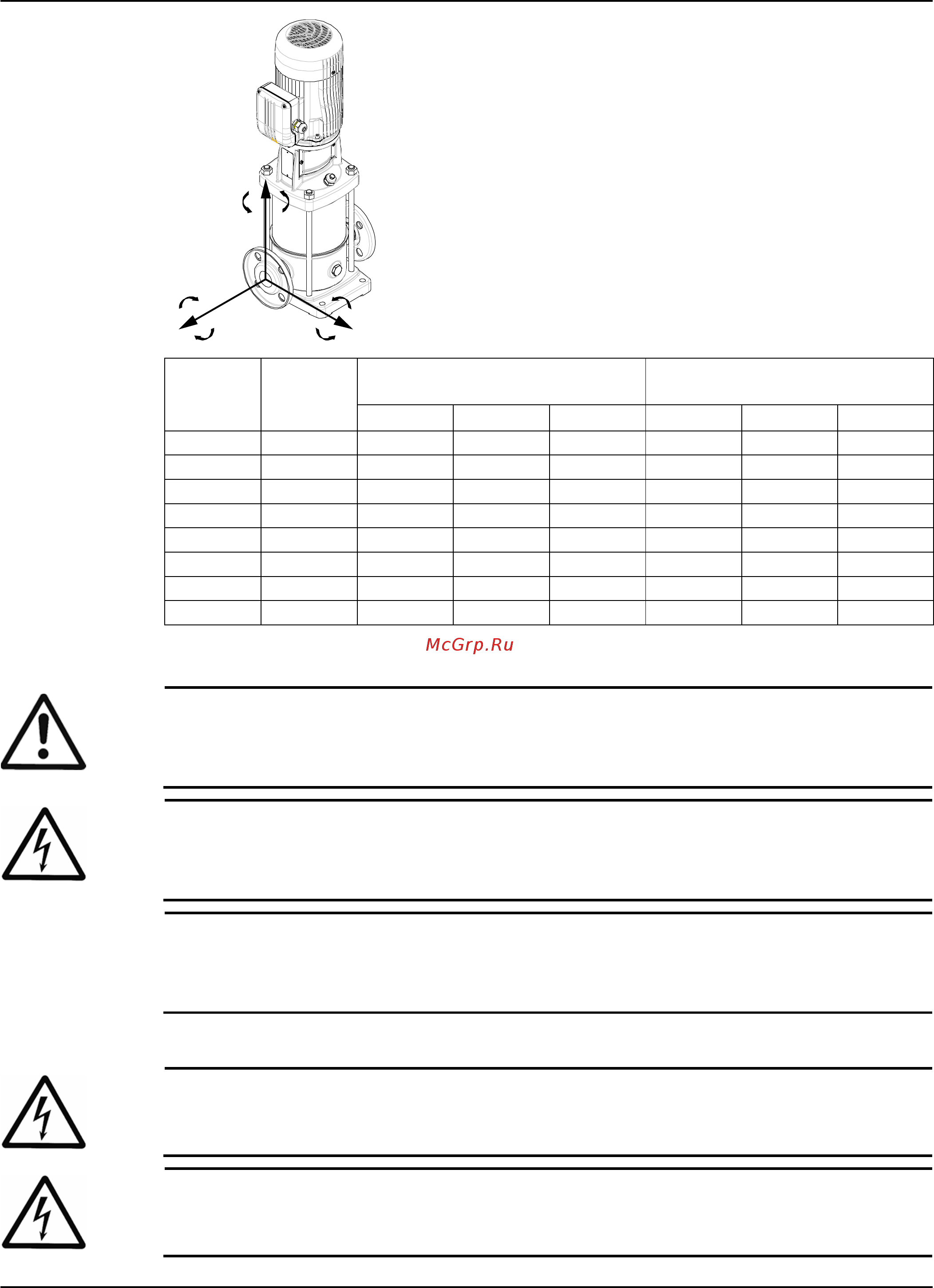

![Lowara 1SV 05K003 1015L004C [26/56] Электрическое подключение](/views2/1608159/page26/bg1a.png)
ru — Перевод Оригинальной Инструкции
26 Серия e-SV - дополнительные инструкции по установке, эксплуатации и техническому обслуживанию
Модель
DN, мм
(дюймы)
Усилия, Н (фунт силы)
Момент затяжки, Н·м (фунт
силы-дюйм)
Fx
Fy
Fz
Mx
My
Mz
1, 3SV
25 (0,98)
200 (45)
180 (41)
230 (52)
240 (2124)
160 (1416)
190 (1682)
5SV
32 (1,26)
260 (59)
240 (54)
300 (68)
310 (2744)
210 (1859)
250 (2213)
10SV
40 (1,57)
330 (74)
300 (68)
370 (83)
390 (3452)
270 (2390)
310 (2744)
15, 22SV
50 (1,97)
450 (101)
400 (90)
490 (110)
420 (3718)
300 (2656)
340 (3010)
33SV
65 (2,56)
1800 (405)
1700 (382)
2000 (450)
1500 (13 276)
1050 (9294)
1200 (10 621)
46SV
80 (3,15)
2250 (506)
2050 (461)
2500 (562)
1600 (14 161)
1150 (10 179)
1300 (11 506)
66, 92SV
100 (3,94)
3000 (675)
2700 (607)
3350 (753)
1750 (15 489)
1250 (11 064)
1450 (12 834)
125SV
125 (4,92)
3700 (832)
3300 (742)
4100 (922)
2100 (18 587)
1500 (13 276)
1750 (15 489)
4.5 Электрическое подключение
ОПАСНО!
Все гидравлические и электрические подключения должен выполнять технический
специалист, который обладает необходимой технической и профессиональной
квалификацией, описанной в действующих нормах и правилах.
ОПАСНО! Опасность поражения электрическим током
Перед началом работы убедитесь, что устройство отсоединено от электросети и что
электрический насос, панель управления и вспомогательную цепь управления невозможно
повторно включить, даже непреднамеренно.
ПРИМЕЧАНИЕ.
Перед началом
работы убедитесь, что общие электротехнические требования и/или
характеристики систем пожаротушения (гидрантов или спринклеров) соответствуют
местным нормативным требованиям.
4.5.1 Заземление
ОПАСНО! Опасность поражения электрическим током
Перед выполнением к
аких-либо электрических подключений обязательно подсоедините
внешний защитный проводник (заземление) к клемме заземления.
ОПАСНО! Опасность поражения электрическим током
Подключите все электрические принадлежности насоса и двигателя к заземлению.
ESV_M0014_A_sc
Mz
Mx
My
Fy
Fz
Fx
y
x
z
