12

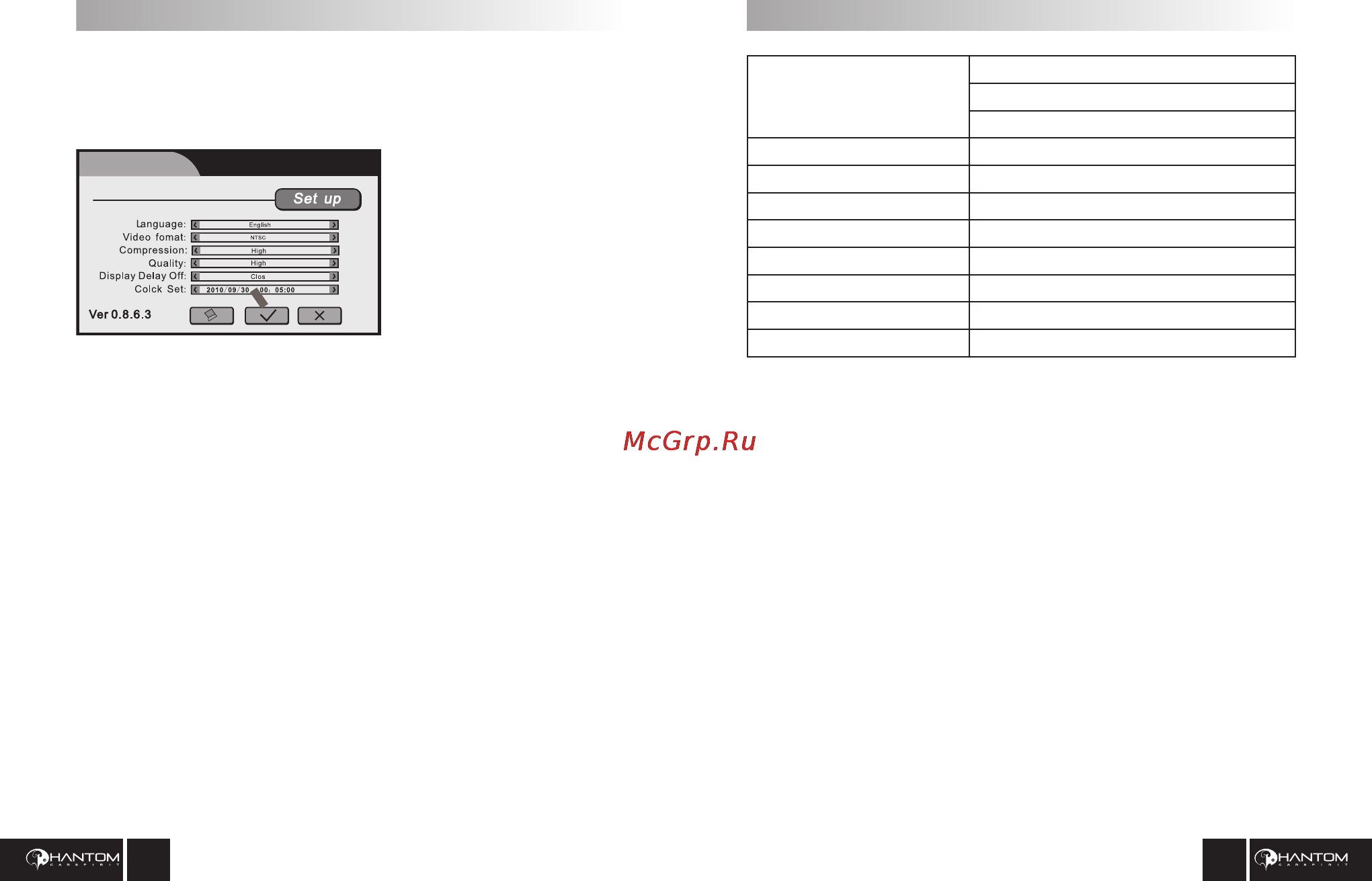

OSD
Меню OSD предназначено для выставления отдельных
пользовательских настроек регистратора.
Нажмите кнопку
“SETUP” для входа в
меню OSD.
Language
Выбор языка. По-умолчанию выставлен английский язык.
Следующая версия блока выйдет с русифицированным меню.
Video format
Задайте формат выходного видео файла: NTSC или PAL.
Compression
Формат сжатия записываемых видео файлов.
Задайте формат сжатия, выбрав из 3-х доступных режимов:
• HIGH - 4CH 1024Kb/s - высокое качество записи данных.
Записанные файлы сохраняются в самом высоком
разрешении. Время заполнения SD карты наименьшее.
• MIDDLE - 4CH 768Kb/s - обычное качество записи
данных. Время заполнения SD карты больше, чем в
режиме HIGH.
• LOW - 4CH 512Kb/s - наименьшее качество записи
информации. Большее количество сохраненной на SD
карте информации.
5
Сигналы управления
автоматического
переключения камер:
Задняя передача
Сигнал левого поворота
Сигнал правого поворота
Напряжение питания: 10... 30B / 200мА
Запись информации: на SD карту
Поддержка SD карт: до 16Gb
В комплекте: SD карта на 4Gb
Управление с пульта ДУ: 2,4 ГГц по радиоканалу
Рабочая температура: -10... +60C
o
Габаритные размеры, мм: 164x94x27
Вес, г: 350
Содержание
- Phantom vr4x4 1
- Автомобильный видеорегистратор с возможностью записи изображения с 4 х камер 1
- Руководство пользователя 1
- Clock set установка даты и время установите актуальное время и дату на sd карту видео файлы сохраняются с привязкой к дате и времени фактической регистрации 4
- Display delay off задержка выключения канала 10 сек 20 сек выкл например при включении сигнала левого поворота в основном режиме включается левая камера после отключения сигнала левого поворота на время задержки левая камера будет по прежнему включена если задержка выключена левая камера выключится сразу после выключения сигнала поворота настройте при необходимости время задержки выключения канала 4
- Для входа в подменю работы с sd картой нажмите кнопку 4
- Меню osd 4
- Подменю quality режим записи видео задайте формат записи данных с камер high высокое middle обычное low низкое 4
- Работа с sd картой 4
- Сохранение настроек сохраните настройки нажав кнопку настройки выйдут в силу после сброса питания основного блока 4
- Спецификация 4
- Входы и выходы основного блока регистратора 6
- Кабель питания представляет из себя косу включающую провода питания основного блока а также триггеры для управления автоматическим переключения камер 6
- Предназначен для выставления пользовательских настроек в меню osd а также принудительного переключения видео каналов при необходимости пульт видеорегистратора работает по радиоканалу 2 4 ггц 6
- Пульт дистанционного управления блока 6
- Разъем питания pwr trigger 6
- Включите зажигание блок начнет запись по всем 4 м каналам 7
- Вставьте sd карту в блок 7
- Входы и выходы основного блока регистратора 7
- Выберите чистое сухое место для установки блока закрепите основной блок 7
- Индикаторы статуса работы sys и pwr 7
- Инструкция по установке 7
- Отключите зажигание автомобиля 7
- Подключите видео выходы камер к соответствующим разъемам видео входов основного блока рис 7
- Подключите питание блока см табл 1 пин 1 асс красный зажигание пин 2 gnd черный соединить с массой пин 3 batt желтый питание 12 24в 7
- Подключите разъемы питания камер к соответствую 7
- Подключите сигналы автоматического переключе нием камер см табл 1 пин 5 фиолетовый провод подключить к сигнала правого поворота автоматическое включение правой камеры пин 6 серый провод подключить лампы заднего хода автоматическое включение камеры заднего вида пин 7 коричневый провод подключить к сигнала левого поворота автоматическое включение левой камеры 7
- При необходимости подключите выходной видео сигнал с блока на внешний монитор 7
- Разъем видео video in out 7
- Установите камеры на автомобиль 7
- Щим разъемам питания камер на основном блоке рис 7
