Phantom VR4x4 [7/8] Установите камеры на автомобиль
![Phantom VR4x4 [7/8] Установите камеры на автомобиль](/views2/1061069/page7/bg7.png)
10
1. Отключите зажигание автомобиля.
2. Установите камеры на автомобиль.
3. Подключите видео выходы камер к соответствующим
разъемам видео входов основного блока (Рис.2).
4. Подключите разъемы питания камер к соответствую-
щим разъемам питания камер на основном блоке (Рис.2).
5. Подключите сигналы автоматического переключе-
нием камер (см. Табл. 1).
Пин 5 - Фиолетовый провод - подключить к (+) сигнала
правого поворота. Автоматическое включение правой
камеры.
Пин 6 - Серый провод – подключить (+) лампы заднего
хода. Автоматическое включение камеры заднего вида.
Пин 7 - Коричневый провод - подключить к (+) сигнала
левого поворота. Автоматическое включение левой
камеры.
6. При необходимости подключите выходной видео
сигнал с блока на внешний монитор.
7. Выберите чистое, сухое место для установки блока.
Закрепите основной блок.
8. Вставьте SD карту в блок.
9. Подключите питание блока (см. Табл. 1).
Пин 1 - АСС - красный - Зажигание
Пин 2 - GND - черный - Соединить с массой
Пин 3 - BATT - желтый - Питание 12-24В
10. Включите зажигание: блок начнет запись по всем 4-м
каналам.
7
2. (SYS PWR).
(См. Рис. 1)
3. (Video In&Out).

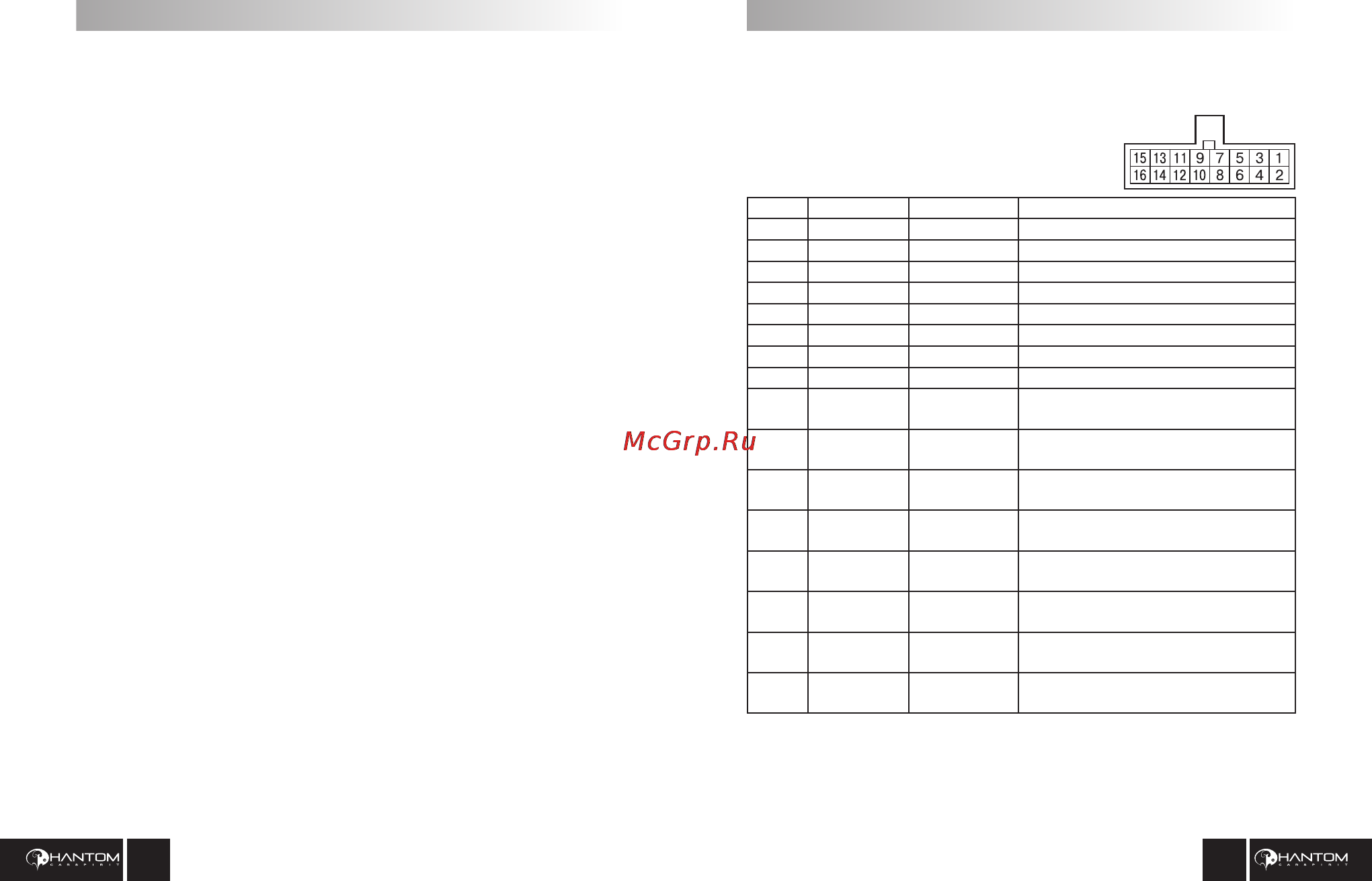

Табл. 2. Разъем видео.
№ пина Обозначение Цвет провода Назначение
1 NULL Нет Не используется
2 VIDEO OUT Красный Видео выход
3 FRONT Желтый Видео вход - передняя камера
4 BACK Желтый Видео вход - камера заднего вида
5 RIGHT Желтый Видео вход - правая камера
6 LEFT Желтый Видео вход - левая камера
7 NULL Нет Не используется
8 NULL Нет Не используется
9 GND Черный Земля: кабель питания левой
камеры
10 DC (+12V) Серый Питание: кабель питания камеры
переднего обзора
11 GND Черный Земля: кабель питания камеры
заднего вида
12 DC (+12V) Серый Питание: кабель питания камеры
заднего вида
13 GND Черный Земля: кабель питания правой
камеры
14 DC (+12V) Серый Питание: кабель питания правой
камеры
15 GND Черный Земля: кабель питания камеры
переднего обзора
16 DC (+12V) Серый Питание: кабель питания левой
камеры
.
Представляет из себя косу из 4-х видео входов с отдельными
кабелями питания для камер и видео выход на монитор.
