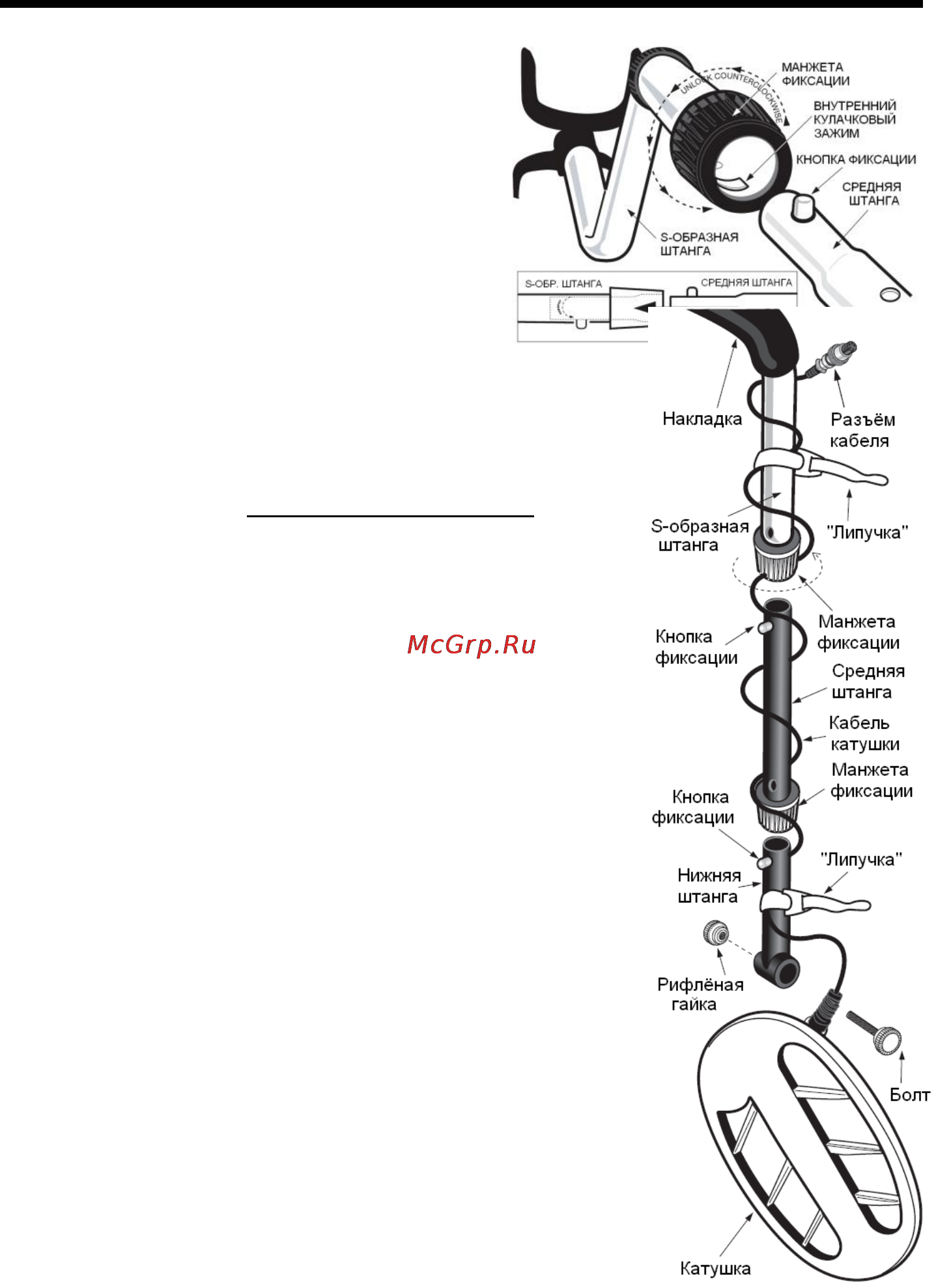

СБОРКА

Сборка устройства проста и не требует никаких

инструментов.

 Поверните манжету фиксации против часовой

стрелки до конца.

Проверьте пальцем, что ВНУТРЕННИЙ КУЛАЧ-

КОВЫЙ ЗАЖИМ находится заподлицо с внут-

ренней поверхность трубы.

Вставьте СРЕДНЮЮ ШТАНГУ в S-ОБРАЗНУЮ

ШТАНГУ.

 Поверните СРЕДНЮЮ ШТАНГУ так, так, чтобы

ФИКСАТОР попал в отверстие.

Если металлоискатель состоит из трѐх штанг и двух манжет

фиксации, повторите процедуру для нижней штанги.

 Возьмите нижнюю штангу так, чтобы серебристый штырѐк

фиксатора смотрел назад.

С помощью болта, однослойной резиновой шайбы и рифлѐ-

ной гайки соедините катушку металлоискателя c нижней

штангой.

 Отрегулируйте нижней штанги до такой длины, чтобы вам

было удобно стоять выпрямившись, когда можно не напря-

гаясь держать руки по бокам, и чтобы катушка при этом рас-

полагалась параллельно земле перед вами.

 Надѐжно обмотайте кабель вокруг штанги.

Незакреплѐнный или двигающийся кабель может стать при-

чиной ложных сигналов.

 Вставьте вилку разъѐма в коннектор на корпусе.

Не вращайте кабель или разъѐм. Поворачивать следует

только кольцо фиксации. Когда кольцо фиксации полностью

наделось на резьбу, дополнительно доверните его с усили-

ем, чтобы быть уверенным, что оно сидит плотно. Навин-

ченное до упора кольцо фиксации не обязательно закроет

все витки резьбы.

 Затяните обе манжеты фиксации.

 Зафиксируйте кабель с помощью двух полосок «липучки» - на

нижней штанге вблизи катушке и на верхней штанге рядом с

корпусом. Оставьте в кабеле лишь столько слабины вблизи ка-

тушки, чтобы катушку можно было немного вращать вокруг

болта. Когда сборка полностью закончена и при первом ис-

пользовании в поле проверьте эту регулировку. Крайне важно,

чтобы кабель был надѐжно закреплѐн на штанге, особенно при

высокой чувствительности, поскольку смещение кабеля может

вызвать ложные сигналы.
