Оптические детекторы:

Внутри проема детектора расположены шесть инфракрасных (ИК) лучевых

детекторов, три — со стороны входа и три — со стороны выхода.

Сигнал тревоги формируется только в том случае, если произошло

пересечение одного и более лучей. Индикатор уровня сигнала может

отображать тревожное состояние, но сигнал тревоги прозвучит только при

пересечении лучей (что соответствует проходу сквозь детектор).

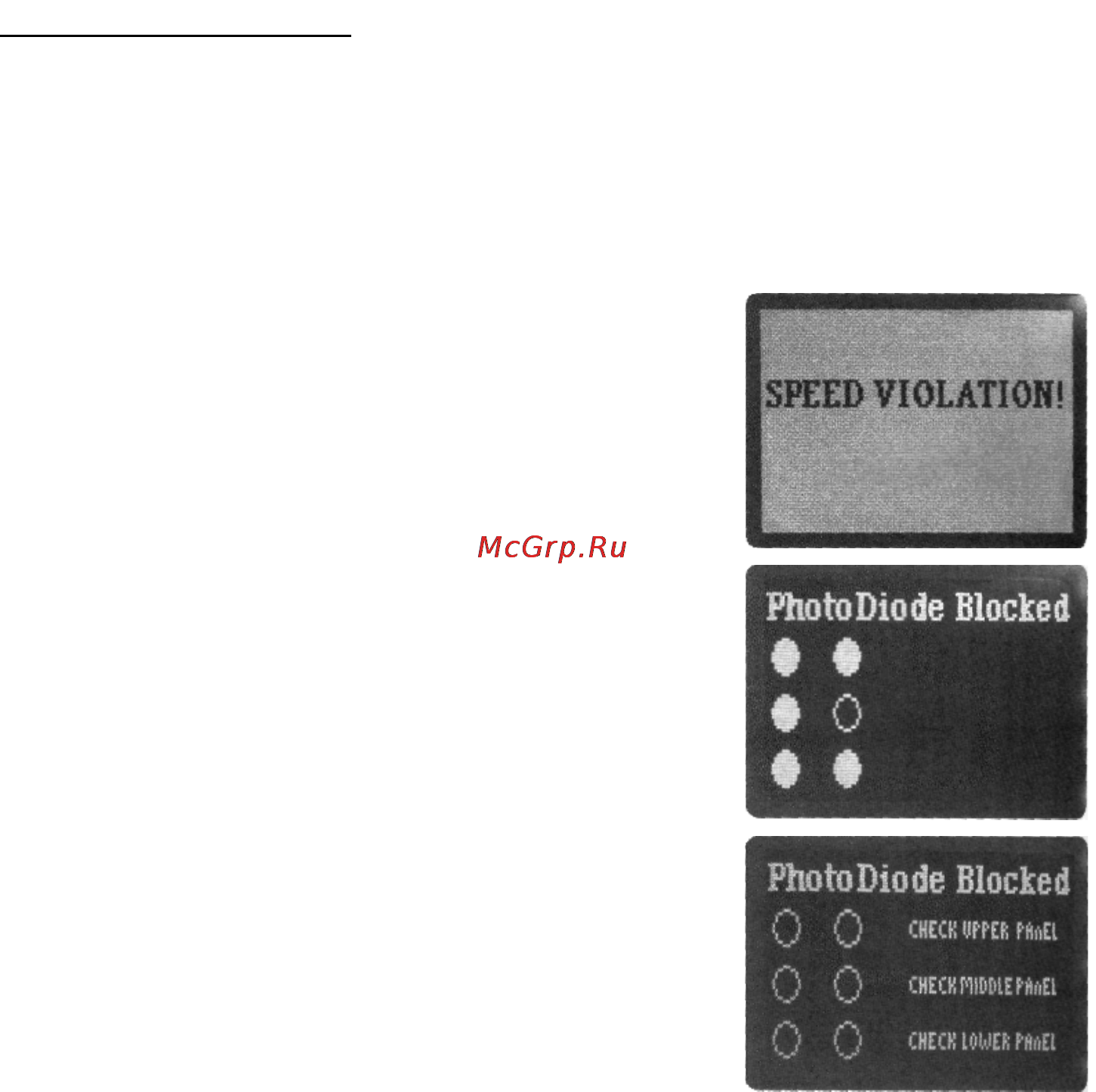

M-Scope измеряет время между пересечением

лучей на входе и выходе. Если скорость

прохождения через детектор превысила

установленное значение, инициируется сигнал

тревоги, на дисплее отображается надпись

«SPEED VIOLATION!»

Если один из лучей перекрыт в течение

нескольких секунд, M-Scope выдает сигнал

тревоги, а на дисплее отображается надпись

«PhotoDiode Blocked» и три пары кружков,

которые соответствуют лучевым детекторам.

Перекрытый детектор отображается пустым

кружком.

Также данное меню возникает при диагностике

неисправных лучей:

Луч в порядке — кружок полный;

Луч частично перекрыт — кружок моргает;

Луч полностью перекрыт или неисправен —

кружок пустой.

Возможная причина неисправности —

неправильный монтаж панелей.
