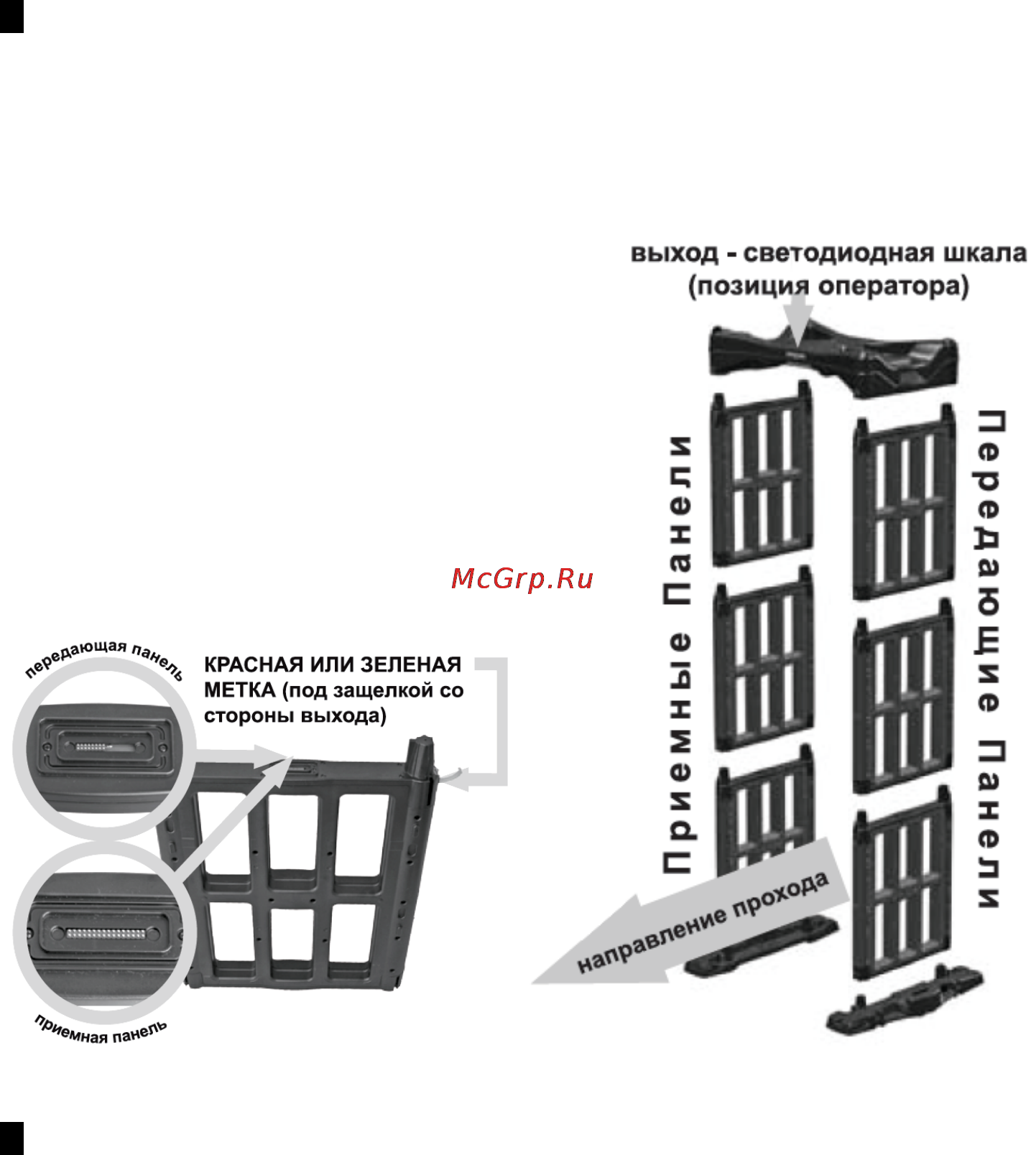

4. Положение передающих и приемных панелей определяется ориентацией

блока управления. Если смотреть со стороны выхода (позиция оператора),

то справа – три передающие панели, слева – три приемные панели.

Отличия между приемными и

передающими панелями:

Приемные панели имеют 32-х

контактные разъемы и маркируются

зелеными метками со стороны

выхода;

Передающие панели имеют 16-ти

контактные разъемы и маркируются

красными метками со стороны

выхода.

Цветные метки расположены под

защелками.

5. Осторожно, не меняя положение оснований, установите на них панели и

зафиксируйте соединение защелками. Проверьте что цветные метки

расположены со стороны выхода, зеленая метка соответствует приемной, а

красная – передающей панели. При стыковке панелей обращайте внимание

на то, что конусы с ключами должны входить в соответствующие чашки с

пазами. Зафиксируйте панели между собой при помощи защелок.
