![Force PQ-607G [9/10] Вход выход](/img/pdf.png)
Force PQ-607G [9/10] Вход выход
![Force PQ-1206 [9/10] Вход выход](/views2/1006025/page9/bg9.png)
Содержание
- 4 б 8 12 16 входных монофонических каналов с позолоченными разъемами xlr и 2
- Внимание 2
- Внутренняя цифровая система эффектов 2
- Двухтрековые входы назначаемые на выход master mix control room и headphone 2
- Исключительно точный 10 сегментный bargraph meters 2
- Мощности 2
- Осторожно 2
- Пиковые индикаторы на монофонических каналах 2
- По два дополнительных выхода aux send на каждом канале для внешних эффектов 2
- Раздельные выходы master mix control room и headphone 2
- Сбалансированные входы для увеличения цельности звучания 2
- Сбалансированными линейными входами 2
- Сверхмалошумящий 6 8 10 12 16 канальный микшер с входами mic line 2
- Сверхмузыкальный трехполосный эквалайзер freq на всех каналах 2
- Увеличение динамического диапазона благодаря увеличенному свободному запасу по 2
- Balance 1мрит сбалансированный 3
- High высокие частоты 3
- Insert вставка 3
- Line input линейный вход 3
- Low низкие частоты 3
- Trim обрезка 3
- А секция входного канала 3
- Б mid средние частоты 3
- Микрофонный вход 3
- Aux2 eff эффект 4
- Channel fader фейдер каналов 4
- Grps1 2 г руппы 4
- Pan панорамирование 4
- Stereo стерео 4
- Реак пик 4
- 4 0 0 0 о ю о о 5
- В секция мастер 5
- О ю о 0 7 0 0 4 0 0 7 0 о о о 5
- Возврат эффекта 6
- Главный выходной фейдер 6
- Задержка 6
- Левый правый 6
- Отправка эффекта 6
- Регулятор effect return 6
- Регулятор effect send 6
- Стереографический 6
- Уровень эффекта 6
- Фейдеры выходных групп 6
- Эквалайзер 6
- Разъем aux send return 7
- Разъем group 1 2 output 7
- Разъем record pin 7
- Разъем stereo output левый правый 7
- Разъем для наушников 7
- Разъемтаре input 7
- С секция выхода микшера 7
- D секция питания 8
- Вентилятор 8
- Нажмите 1 для начала работы этот индикатор см 33 загорится во время начала работы 8
- Обладаетаналогичными функциями только используются разные штекеры 8
- Опыт показывает нам что кабели в студийной среде очень быстро запутываются тем самым приводя к ошибкам 8
- Переключатель питания power 8
- При помощи вентилятора возможно охлаждение внутренней части устройства защищая усилитель от возможного возгорания 8
- Разъем для динамиков 8
- Разъем подключения питания 8
- Этот разъем предназначен для подключения кабеля питания 2x120в или 230в 8
- R подключения 9
- Вам понадобится множество кабелей для различных целей см следующие рисунки чтобы убедится в том что производите правильные подключения несбалансированное 9
- Вход выход 9
- Земля экран 2 горячий 3 холодный 9
- Использование сбалансированных хья разъемов 9
- Оборудование может быть по ошибке подключено к сбалансированным разъемам входа выхода также могут быть неправильно использованы монофонические 1 4 дюймовые разъемы или подключены кольцо и рукав разъемовтиз 9
- Подключение наушников 9
- Различные типы штекеров 9
- С приложение 10
Похожие устройства
- Oregon Scientific RMR500 Инструкция по эксплуатации
- Bork IR500 Инструкция по эксплуатации
- Prology MCH-380U Инструкция по эксплуатации
- Kyocera TASKalfa 221 Инструкция по эксплуатации
- Festool CARVEX PS 400 EBQ-Plus 561341 Инструкция по эксплуатации
- LG MB-4022GB Инструкция по эксплуатации
- Force PQ-613G Инструкция по эксплуатации
- Prology CMD-220 Инструкция по эксплуатации
- Oregon Scientific RMR329P Инструкция по эксплуатации
- Bork W531 Инструкция по эксплуатации
- Kyocera TASKalfa 250ci Инструкция по эксплуатации
- Sparky FSPE 85 Инструкция по эксплуатации
- LG MB-4022G Инструкция по эксплуатации
- Force PQ-807G Инструкция по эксплуатации
- Prology DVS-2240T Инструкция по эксплуатации
- Bork K 700 Инструкция по эксплуатации
- Kyocera TASKalfa 300ci Инструкция по эксплуатации
- Festool CARVEX PSB 400 EBQ-Plus 561467 Инструкция по эксплуатации
- Force PQ-813G Инструкция по эксплуатации
- LG MB-393MC Инструкция по эксплуатации

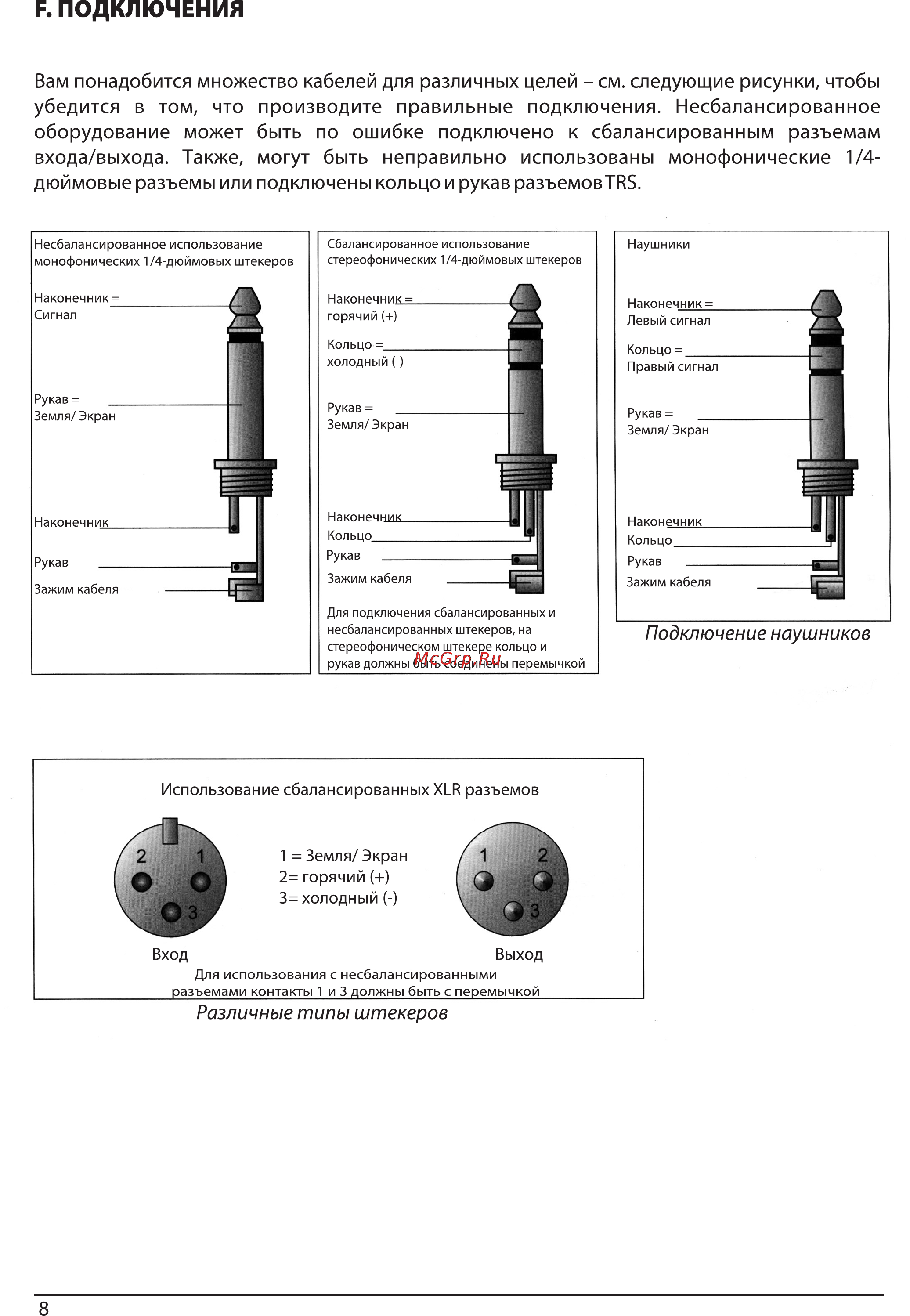

R ПОДКЛЮЧЕНИЯ Вам понадобится множество кабелей для различных целей см следующие рисунки чтобы убедится в том что производите правильные подключения Несбалансированное оборудование может быть по ошибке подключено к сбалансированным разъемам входа выхода Также могут быть неправильно использованы монофонические 1 4дюймовые разъемы или подключены кольцо и рукав разъемовТИЗ Несбалансированное использование монофонических 1 4 дюймовых штекеров Рукав Зажим кабеля Сбалансированное использование стереофонических 1 4 дюймовых штекеров Наушники Наконечник горячий Наконечник Левый сигнал Кольцо холодный Кольцо Правый сигнал Рукав Земля Экран Рукав Земля Экран Наконечник Наконечник Кольио Кольцо Рукав _______ Рукав _____ _ Зажим кабеля Зажим кабеля Для подключения сбалансированных и несбалансированных штекеров на стереофоническом штекере кольцо и рукав должны быть соединены перемычкой Использование сбалансированных ХЬЯ разъемов 1 Земля Экран 2 горячий 3 холодный Вход Выход Для использования с несбалансированными разъемами контакты 1 и 3 должны быть с перемычкой Различные типы штекеров 8 Подключение наушников
