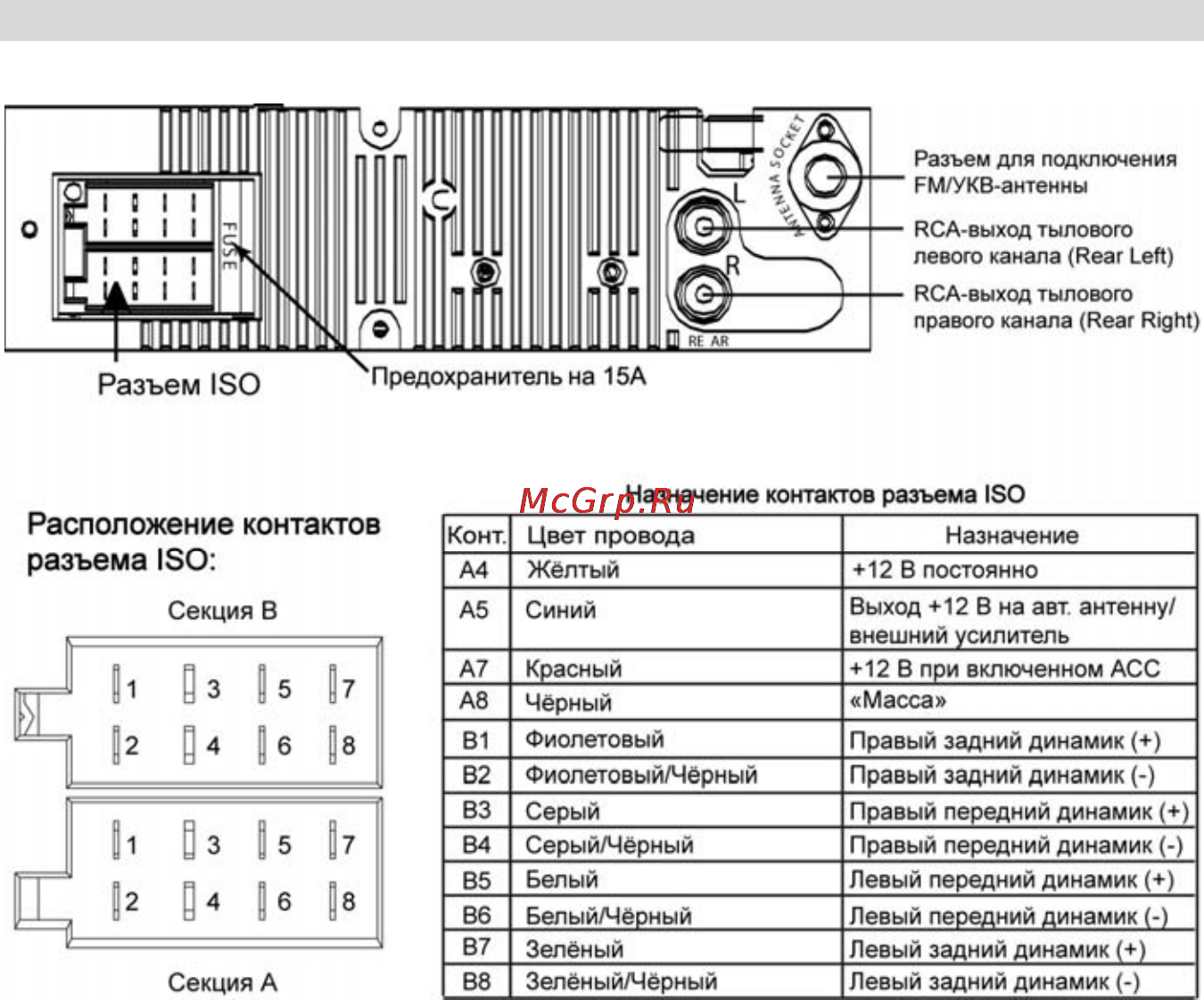

Осторожно 1 Никогда не роняйте переднюю панель устройства 2 Храните переднюю панель в футляре 3 Никогда не нажимайте на дисплей или кнопки при отсоединении или уста новке передней панели 4 Никогда не дотрагивайтесь до разъемов находящихся на передней панели и устройстве Это может привести к загрязнению разъемов и плохому электрическому контакту 5 В случае загрязнения контактов их можно очистить сухой и чистой тканью 6 Не подвергайте переднюю панель сильному нагреванию или длительному воздействию прямых солнечных лучей 7 Следите за тем чтобы на переднюю панель устройства не попал бензин растворители или другие летучие жидкости 8 Никогда не пытайтесь разобрать переднюю панель устройства Схема подключения проводов устройства Разъем для подключения FM УКВ антенны RCA выход тылового левого канала Rear Left RCA выход тылового правого канала Rear Right Назначение контактов разъема ISO Расположение контактов разъема ISO Секция В JTTW h 04 В65 I h Оз h8 Т 52 в 4 Секция А Конт Цвет провода A4 желтый 12 В постоянно А5 Синий Выход 12 В на авт антенну внешний усилитель А7 Красный 12 В при включенном АСС А8 Чёрный Масса B1 Фиолетовый Правый задний динамик В2 Фиолетовый Чёрный Правый задний динамик вз Серый Правый передний динамик В4 Серый Чёрный Правый передний динамик В5 Белый Левый передний динамик Вб В7 Белый Чёрный Левый передний динамик Зелёный В8 Зелёный Чёрный Левый задний динамик Левый задний динамик д 6Ss Назначение Внимание Неверное подключение устройства может привести к его поломке и лише нию права на гарантийное обслуживание Prology MCH 380U 22
