Режимы поиска 4 (Монеты; Монеты и ювелирные украшения;

Реликвии; Все металлы)

Пинпойнт Визуальный и звуковой

Собственные программы Сохраняемые

Автоматическое устранение помех Да

Установка плотности мусора 2 (Высокий/низкий)

Указатель глубины объекта Да, от 0 до 30 см

Указатель расхода батареи Да, сигнал разряда батарей

Батареи Перезаряжаемые NiMN батареи емкостью

1600 или 1800 mAчас

или кассета для алкалиновых батарей на 12 в

(батареи не входят в комплект)

Аксессуары Блок NiMN батарей или кассета для

алкалиновых батарей

Сетевое зарядное устройство

Автомобильное зарядное устройство

Чехол для корпуса электронного блока

Защитный чехол катушки

Сумка для переноски

Катушка 2D диаметром 20 см

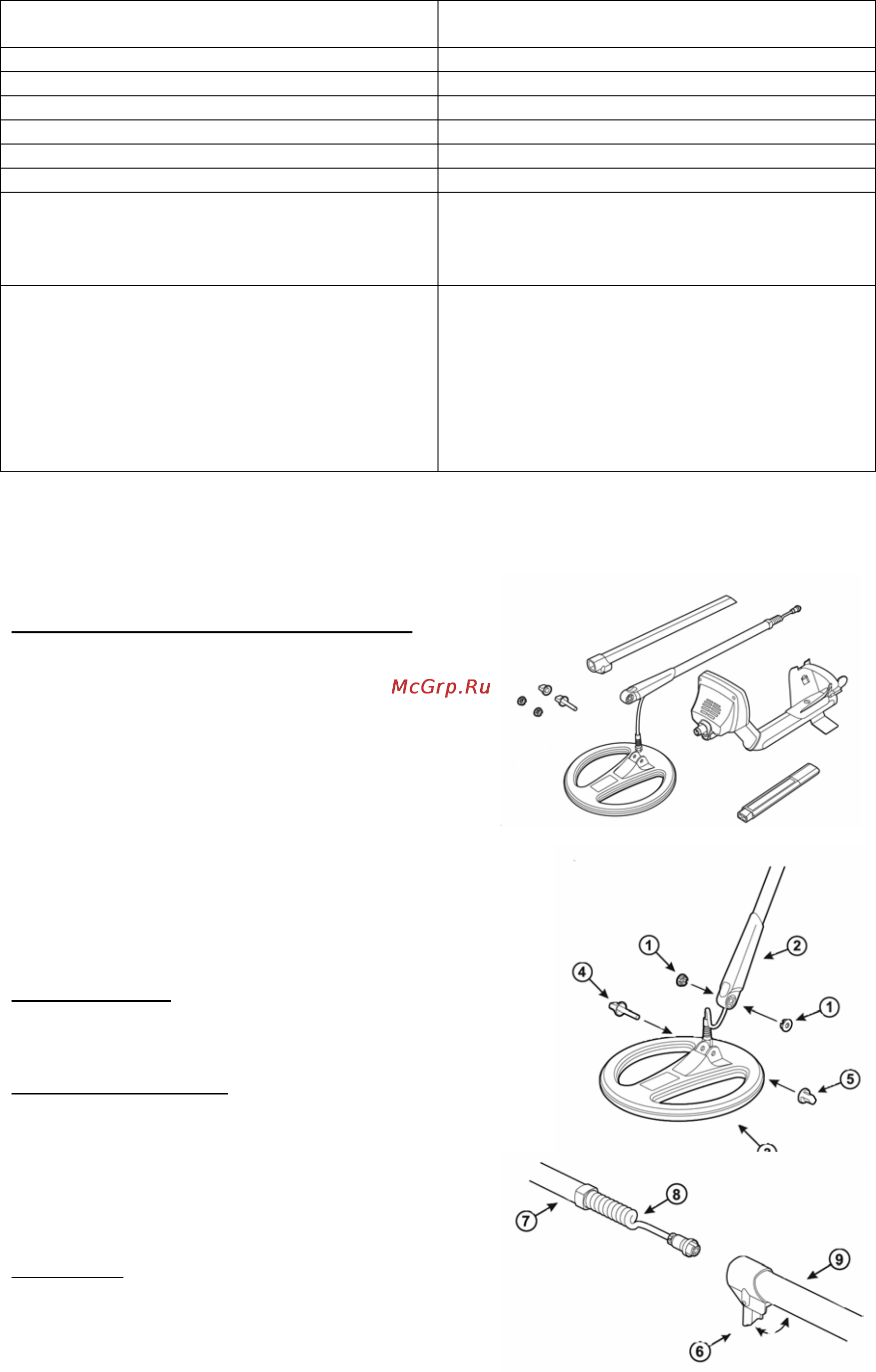

2. СБОРКА МЕТАЛЛОИСКАТЕЛЯ

Для сборки прибора следуйте указанным ниже

четырем этапам.

Этап 1. Подсоединение поисковой катушки.

Для соединения поисковой катушки с нижней

штангой:

1. Вставьте две резиновые шайбы (1) в углубления

на обеих сторонах нижней штанги (2).

2. Положите поисковую катушку (3) на плоскую

поверхность передней частью от вас и убедитесь

в том, чтобы открытая сторона нижней штанги

была направлена вниз.

3. Вставьте нижнюю штангу между приливами

катушки.

4. Вставьте пластмассовый болт (4) в отверстия приливов

и нижней штанги. Закрутите гайку (5), стараясь при

этом не применять излишних усилий, чтобы не

повредить резьбу. Позднее при регулировке угла

наклона катушки гайку необходимо будет ослабить.

Предупреждение:

Не пытайтесь отсоединить кабель от

катушки. Эти две детали поступают с завода уже в

собранном виде, и любые попытки разъединить их приведут к

потере гарантии.

Этап 2. Сборка штанги.

1. Перед тем, как вставить нижнюю штангу (7) в верхнюю

штангу (9), откройте замок с помощью рычага (6).

2. Протяните кабель (8), находящийся внутри

нижней штанги, через верхнюю штангу (9).

Имейте в виде, что срезанный наискось конец

верхней штанги (10) обращен к корпусу

электронного блока.

Примечание:

При замене стандартной катушки на

какую-либо другую, например, диаметром 20 см

кабель легко протянуть через нижнюю штангу,

используя нитку или шнур. Между катушкой и

концом нижней штанги должен оставаться кабель

длиной около 10 см. Это необходимо для того, чтобы в дальнейшем отрегулировать угол наклона

катушки.
