3. Вставьте нижнюю штангу в верхнюю штангу до

конца.

4. Вытяните штекер (11) кабеля из открытого конца

верхней штанги.

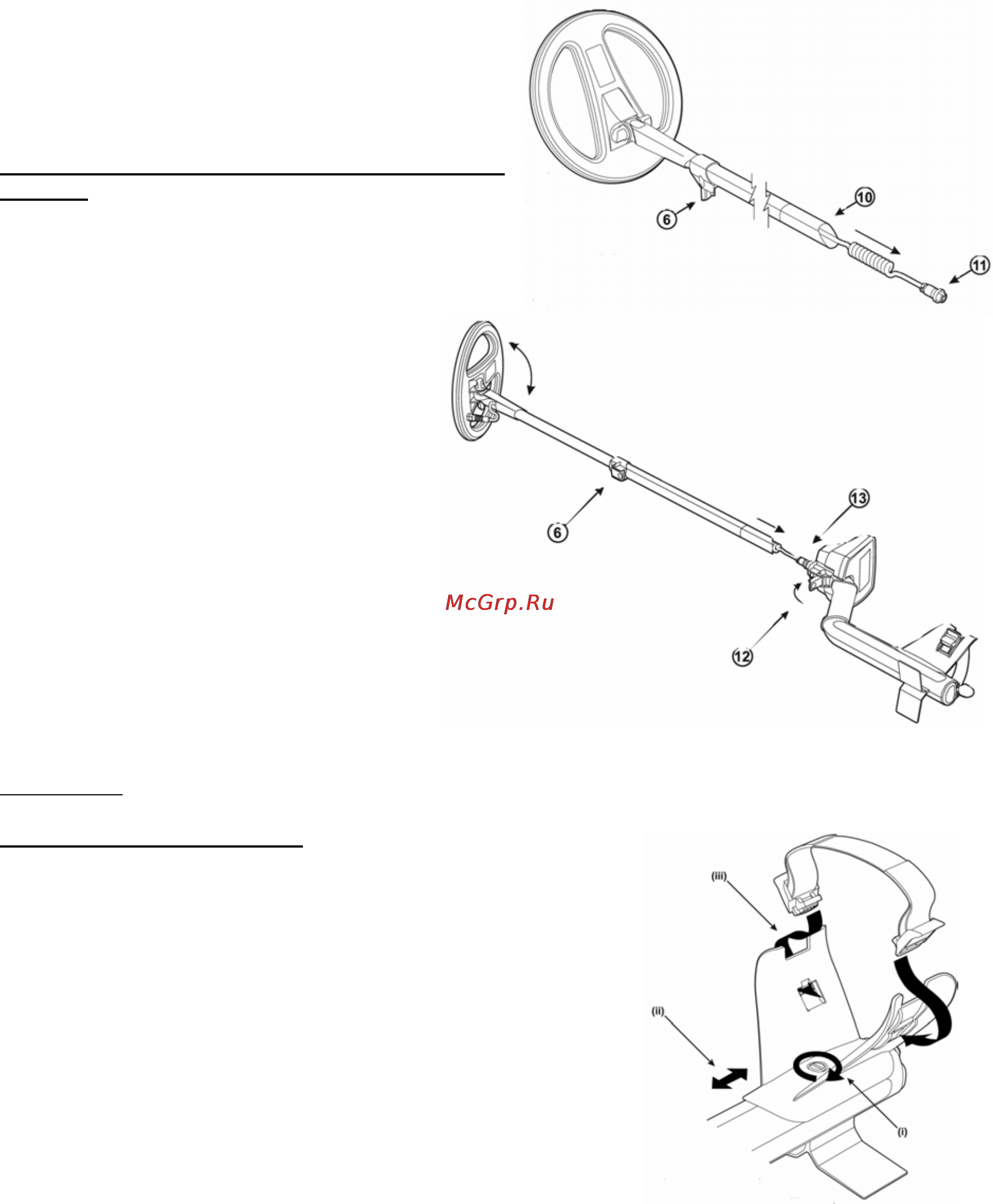

Этап 3. Соединение штанги с верхней частью

прибора.

5. Установите рычаг (12) замка на корпусе

электронного блока в открытое положение.

6. Вставьте штекер кабеля в гнездо (13) разъема

под корпусом электронного блока. Убедитесь,

чтобы гайка штекера надежно

удерживала штекер в гнезде.

7. Вытяните нижнюю штангу из верхней

штанги примерно на 15 см.

8. Вставьте верхнюю штангу в корпус

электронного блока, убедившись, что

рычаг замка находится в открытом

положении.

9. Закройте замок (12), обеспечивая таким

образом надежное соединение штанги с

корпусом электронного блока.

10. Отрегулируйте длину штанги

применительно к вашему росту и затем

закройте замок.

11. Отрегулируйте угол наклона к грунту

катушки, имея в виду, что в процессе

работы она все время должна быть

параллельна грунту.

Примечание:

Чтобы избежать трудностей с закрытием замка на корпусе электронного блока (пункт 9),

убедитесь, что замок (6) штанги открыт, обеспечивая большую подвижность штанги.

Этап 4. Сборка подлокотника.

Для регулировки подлокотника:

12. Ослабьте винт (i) в центре подлокотника (вращая его против

часовой стрелки).

13. Поместите вашу руку в подлокотник и переместите его

вперед или назад (ii) в наиболее удобное для руки

положение.

14. Закрутите винт (по часовой стрелке), фиксируя подлокотник

в выбранном положении.

2.1.1.1. Подгонка ремня

подлокотника.

15. Продерните ремешок через отверстия пряжки (iii).

16. Вставьте обе пряжки в отверстия на каждой из наружных

сторон подлокотника.

17. Просуньте руку под ремешком и посмотрите, удобно ли она

лежит на подлокотнике.

18. Ослабьте ремешок, надавив на пряжку и отсоединив ее от подлокотника. Затем установите пряжку

на место и подтяните ремешок.

Итак, вы отрегулировали длину ремешка. В следующий раз, когда вы снова возьмете прибор в

руки, все, что вам необходимо будет сделать, это вставить пряжку обратно в гнездо подлокотника.
