www.ctvcctv.ru

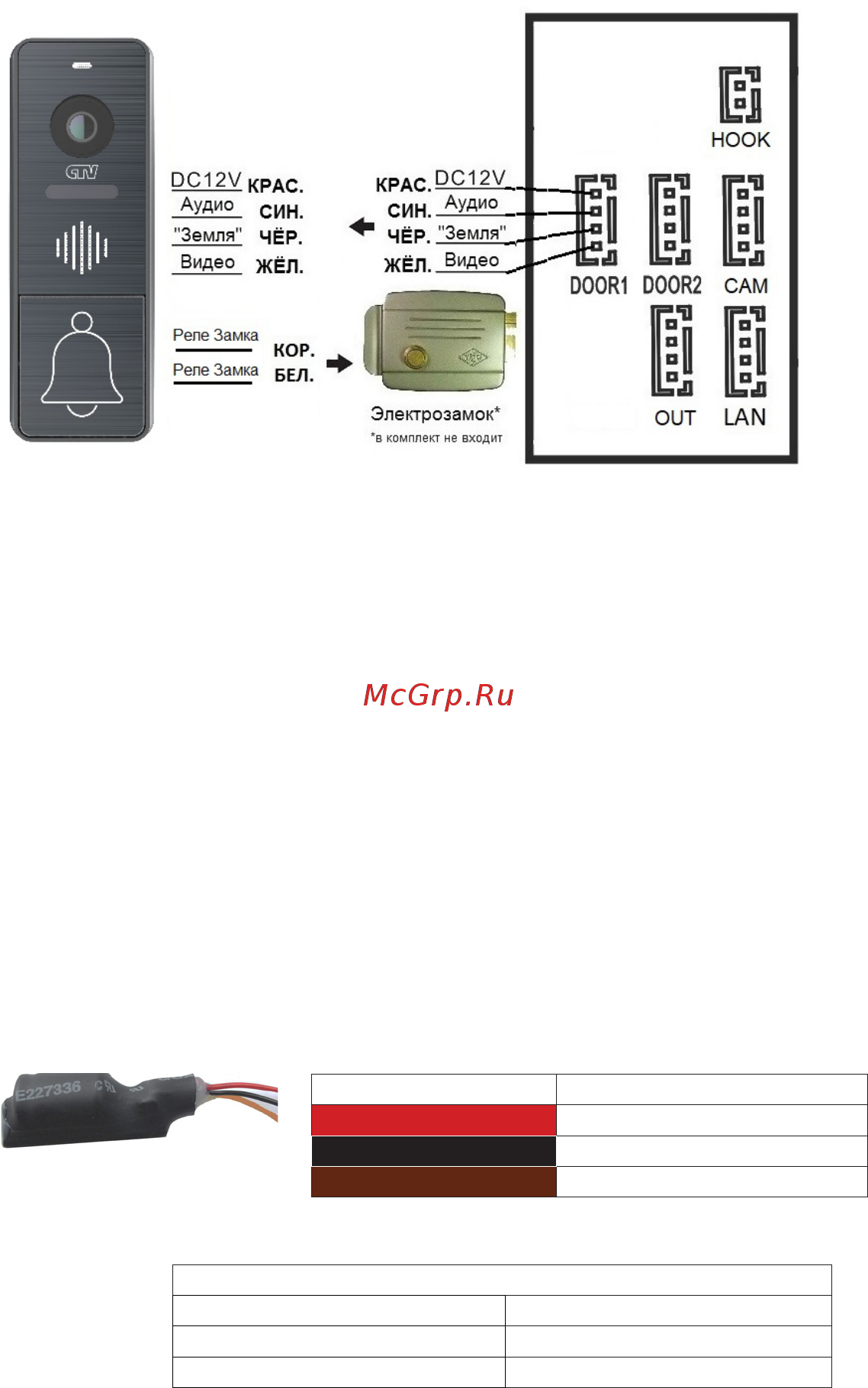

Панель коммутации

монитора CTV-M4707IP

Рисунок 1

Подключите монитор к сети Интернет, используя переходник из комплекта

поставки, подключив его к разъёму LAN (если монитор планируется подключать

проводным способом, а не по WiFi).

В комплект поставки входит CTV-BUZ - блок управления электромеханиче-

ским замком. Он предназначен для питания электромеханического замка и по-

зволяет обойтись без дополнительного блока питания. При подаче команды с мо-

нитора на открывание двери, контакты реле внутри панели замыкают цепь, и на

замок поступает мощный электрический импульс, энергии которого достаточно

для срабатывания механизма замка. Назначение цветных проводов на монито-

рах различных производителей могут отличаться от назначений проводов панели

CTV. При использовании панели с видеодомофонами других марок, необходимо

строго учитывать именно назначение проводов, а не их цвета. Для исключения

неправильной работы и повреждения устройства тщательно изучите инструкции

по установке и подключению, как данного комплекта, так и стороннего подклю-

чаемого оборудования. Сопоставьте назначение сигналов проводников.

Цвет провода Назначение

Красный Питание +12В

Черный Общий

Коричневый Выход на замок +

Провода CTV-BUZ:

Технические характеристики

Вх. напр-е, Uвх 8-15В

Вых. напр-е, Uвых 2Uвх-1 (15-29В)

Макс. ток, Iвых не более 1.5А
