Примечание: пожалуйста, приобретайте жёсткие диски только у официальных представителей. Данная серия

регистраторов не поддерживает горячую замену жёстких дисков, поэтому подключайте кабель питания и данных

до подачи питания. Для ведения записи, необходимо отформатировать жёсткий диск, используя соответствую-

щий раздел меню регистратора. Во время длительной транспортировки устройства рекомендуется извлекать

жёсткий диск, чтобы предотвратить его возможное повреждение.

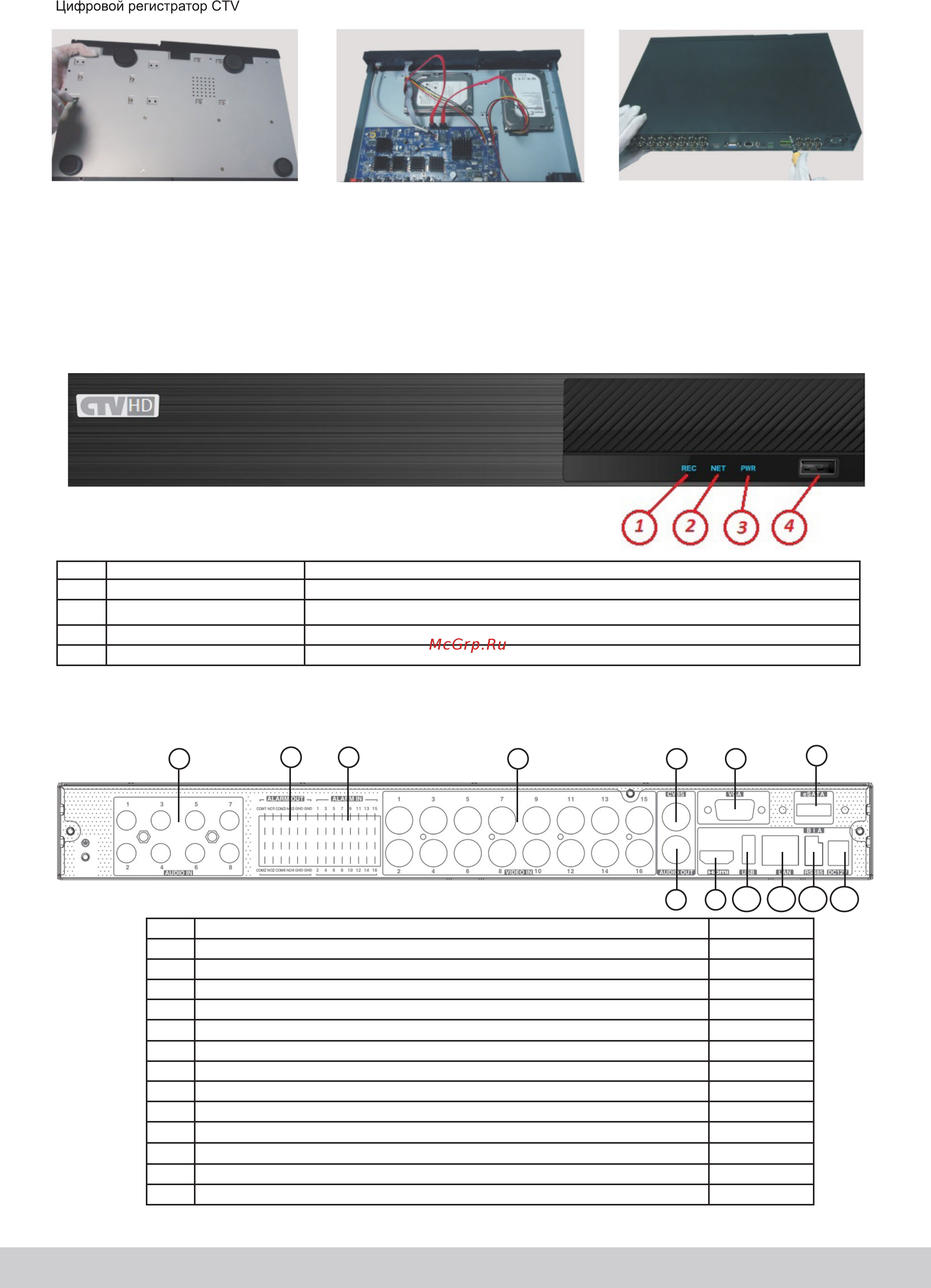

3. Разъемы и световая индикация передней панели

№ Название Описание

1 Индикатор записи Светится во время ведения записи.

2 Индикатор сети Индицирует связь регистратора по LAN с удаленной IP камерой.

3 Индикатор питания Светится во время подачи питания на регистратор.

4 Порт USB Используется для подключения USB-мыши или USB-накопителей.

4. Коммутационные разъёмы задней панели

2 3

4 5 6

8 9

10 11 12 13

№ Наименование и тип разъёма Количество

1 Аудиовходы RCA для подключения микрофонов 8

2 Контакты тревожных входов 16

3 Контакты тревожного выхода 4

4 Видеовход AHD BNC для подключения видеокамер 16

5 Аналоговый видеовыход BNC (CVBS) для подключения монитора 1

6 Видеовыход VGA для подключения монитора 1

7 Порт eSATA для подключения внешнего жёсткого диска 1

8 Аудиовыход RCA для подключения динамиков 1

9 Видеовыход HDMI для подключения монитора 1

10 Порт USB для подключения мыши или накопителей 1

11 Гнездо RJ-45 для подключения LAN 1

12 Интерфейс RS-485 для подключения PTZ-устройств (A - Tx+; B - Tx-) 1

13 Разъём питания 12 В 1
