Minelab x-terra 70 [12/30] Графическая шкала дискриминации

Содержание

• Minelab 1
• X tgrra 1
• Металлодетектор x terra 70 2
• Комплект поставки 3
• Сборка детектора 4
• Обязательно оставляйте свободным конец кабеля идущий непосредственно от катушки так чтобы при полном повороте ее вверх вниз кабель не был натянут в противном случае кабель катушки может быть поврежден что повлечет за собой выход их строя детектора 5
• Панель и клавиши управления 7
• Знакомство с целями 9
• Работа с детектором 9
• Как правильно вести поиск 10
• Дисплей 11
• Меню 11
• Важно 12
• Графическая шкала дискриминации 12
• Дискриминатор 12
• Настройка дискриминатора 13
• Важно 14
• Глубинная цель 15
• Определение глубины до цели 15
• Цель у поверхности 15
• Целевая идентификация id 16
• Точное нахождение центра цели клавиша pinpoint 17
• Настройка детектора меню клавиша menu select 18
• Наушники 19
• Настройка пороговый тон threshold пороговый уровень 21
• Ííílflwiiihullllllinil 22
• Звуки детектора target tones 22
• Шмшш1ш11ш1шмп 22
• Шшшищшшпмпп 22
• Настройка на грунт ground balance 23
• Фабричные настройки 25
• Звуки детектора 26
• Идентификация катушки 27
• Сообщение об ошибках 28
• Дополнительные катушки 29
• Защитное покрытие катушки 29
• Защитный чехол на блок управления 29

Похожие устройства

• Ardo WDO 1485 L Инструкция по эксплуатации
• Acer Aspire 4830TG-2334G50Mnbb Инструкция по эксплуатации
• Minelab x-terra 705 Инструкция по эксплуатации
• Ardo WDO 1484 L Инструкция по эксплуатации
• Acer Aspire 5755G-2438G50Mnb Инструкция по эксплуатации
• Minelab Relic Hawk Инструкция по эксплуатации
• Ardo WDO 1264 L Инструкция по эксплуатации
• Acer Aspire 5830TG-2434G50Mnbb Инструкция по эксплуатации
• Levenhuk Skyline 76x700 AZ Инструкция по эксплуатации
• Ardo WDI120L Инструкция по эксплуатации
• Dell Inspiron N5110 Инструкция по эксплуатации
• Levenhuk Skyline 120x1000 EQ Инструкция по эксплуатации
• Ardo WD80S Инструкция по эксплуатации
• Acer Aspire 5830TG-2436G64Mnbb Инструкция по эксплуатации
• Levenhuk Strike 90 PLUS Инструкция по эксплуатации
• Ardo WD800 Инструкция по эксплуатации
• Asus K53S/K53SV i5-2430M Инструкция по эксплуатации
• Levenhuk Skyline PRO 80 MAK Инструкция по эксплуатации
• Ardo WD128L Инструкция по эксплуатации
• Samsung SGH-D830 Инструкция по эксплуатации

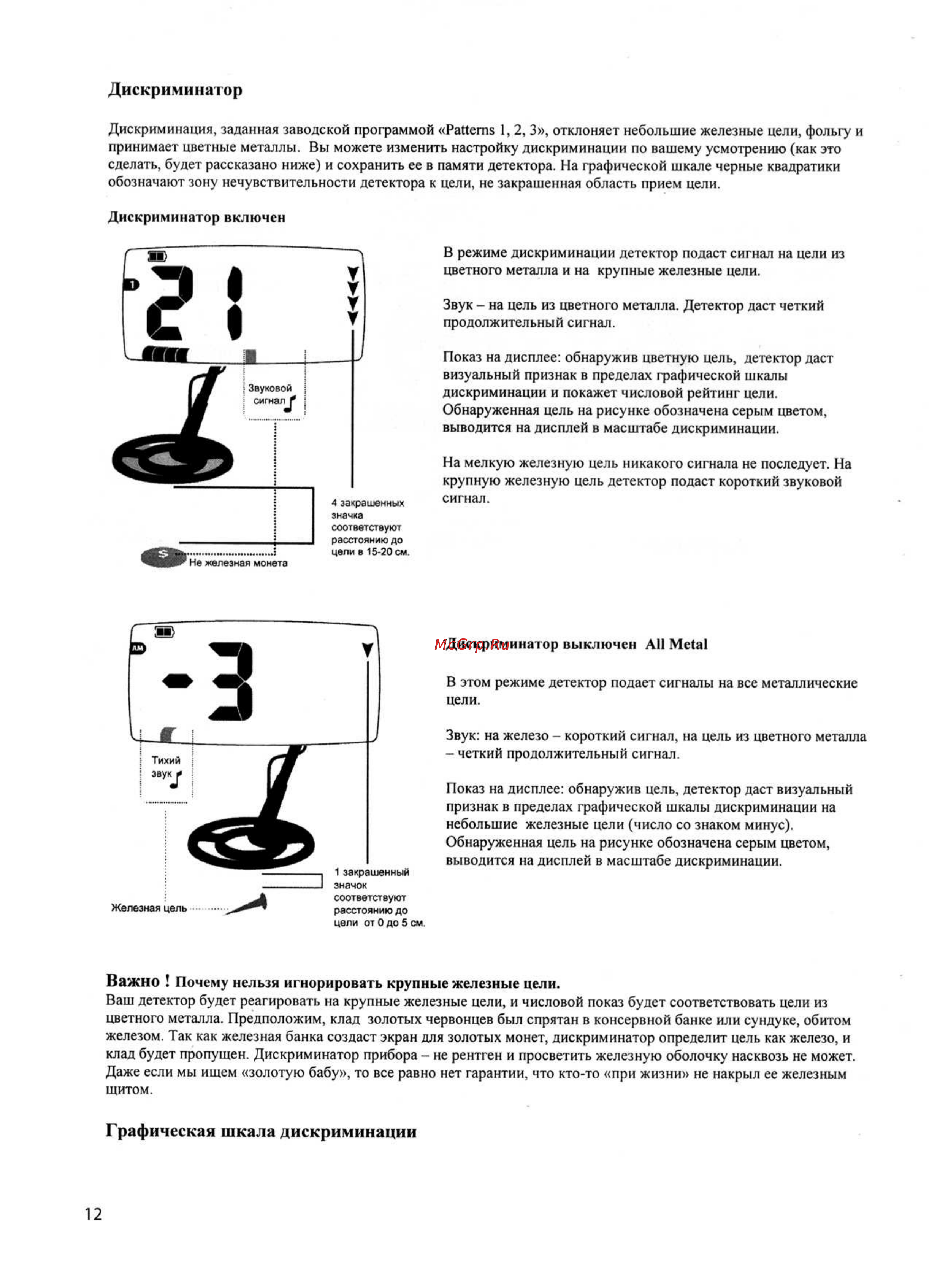

Дискриминатор Дискриминация заданная заводской программой Patterns I 2 3 отклоняет небольшие железные цели фольгу и принимает цветные металлы Вы можете изменить настройку дискриминации по вашему усмотрению как это сделать будет рассказано ниже и сохранить ее в памяти детектора На графической шкале черные квадратики обозначают зону нечувствительности детектора к цели не закрашенная область прием цели Дискриминатор включен В режиме дискриминации детектор подаст сигнал на цели из цветного металла и на крупные железные цели Звук на цель из цветного металла Детектор даст четкий продолжительный сигнал Показ на дисплее обнаружив цветную цель детектор даст визуальный признак в пределах графической шкалы дискриминации и покажет числовой рейтинг цели Обнаруженная цель на рисунке обозначена серым цветом выводится на дисплей в масштабе дискриминации На мелкую железную цель никакого сигнала не последует На крупную железную цель детектор подаст короткий звуковой сигнал Дискриминатор выключен АП Metal В этом режиме детектор подает сигналы на все металлические цели Звук на железо короткий сигнал на цель из цветного металла четкий продолжительный сигнал Показ на дисплее обнаружив цель детектор даст визуальный признак в пределах графической шкалы дискриминации на небольшие железные цели число со знаком минус Обнаруженная цель на рисунке обозначена серым цветом выводится на дисплей в масштабе дискриминации Важно Почему нельзя игнорировать крупные железные цели Ваш детектор будет реагировать на крупные железные цели и числовой показ будет соответствовать цели из цветного металла Предположим клад золотых червонцев был спрятан в консервной банке или сундуке обитом железом Так как железная банка создаст экран для золотых монет дискриминатор определит цель как железо и клад будет пропущен Дискриминатор прибора не рентген и просветить железную оболочку насквозь не может Даже если мы ищем золотую бабу то все равно нет гарантии что кто то при жизни не накрыл ее железным щитом Графическая шкала дискриминации 12
