Minelab x-terra 705 [2/56] Блок управления
![Minelab x-terra 705 [2/56] Блок управления](/views2/1061239/page2/bg2.png)
2

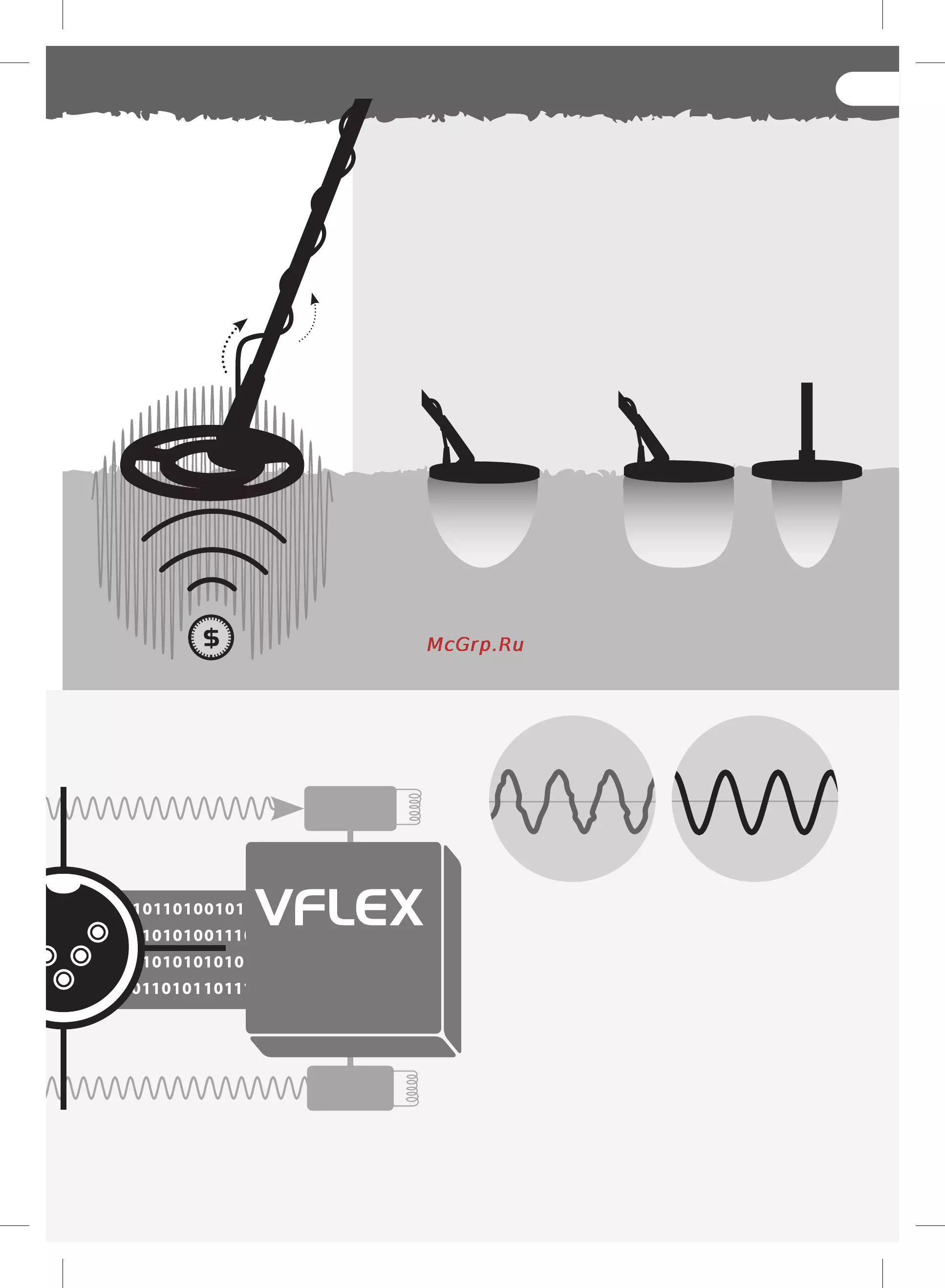

принцип работы металлодетектора
Металлодетекторы создают электромагнитное
поле, которое проникает в землю.
Металлические объекты вызывают изменение
этого поля, поскольку они проводят ток. Когда
детектор обнаруживает изменение поля и
посылает сигнал на блок управления, который
оповещает оператора.
Металодетекторы могут определить размер,
форму и состав металлических объектов,
находящихся под катушкой. Обычно, чем
больше размер объекта, тем легче его
обнаружить.

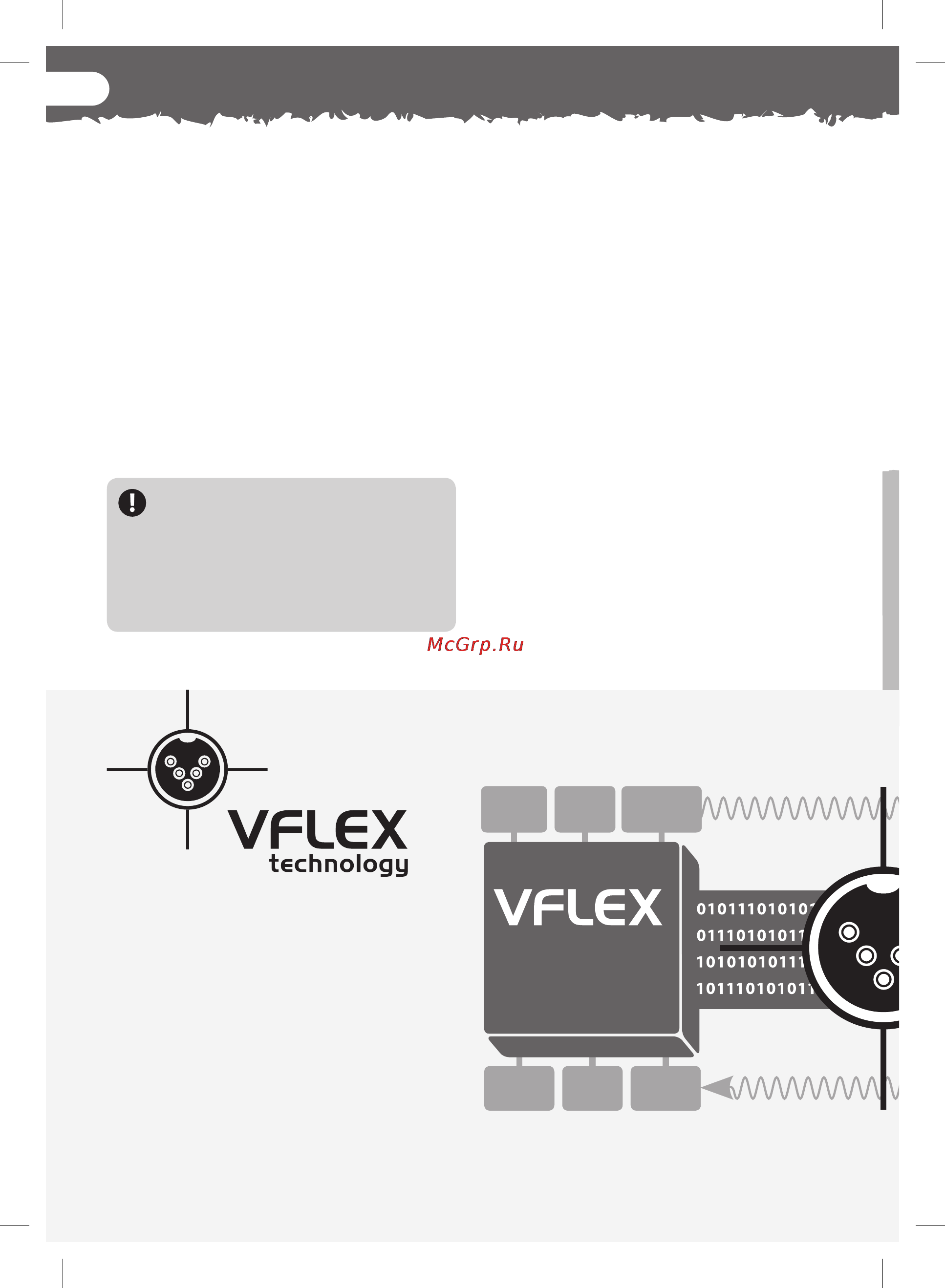

В металлодетекторах 2 поколения серии X-Terra
используется испытанная технология VFLEX.
В технологии VFLEX используются компоненты
с цифровыми и смешанными сигналами для
усовершенствования стандартной одночастотной
технологии за счет замены большинства аналоговых
схем цифровой обработкой сигнала. А те немногие
аналоговые схемы, которые еще используются, были
тщательно разработаны и выверены, чтобы достичь
высокой чувствительности и стабильной работы и
соответствовать производительности обработки
сигнала в цифровой области
Радикальный отход от традиционных подходов к
конструкции металлоискателей стал возможен за
счет таких достижений в электронике, как карманные
персональные компьютеры, мобильные телефоны
и портативное высококачественное звуковое
оборудование.
Пита
ние
Звук
Передача
ЖК
экран
Прием
Кнопки
упр-ния
основной мк-процессор
(в блоке управления)
цифровая обработка
сигнала (DSP)
преобразование сигнала
Аналоговый сигнал
Блок Управления
Частота детектора это
количество раз, которое
сигнал передается в землю и
принимается обратно, за секунду
(измеряется в Герцах - Гц). 1000 Гц
= 1 кГц
Детектор X-Terra 705 использует одну частоту
(7.5 кГц), поскольку это стандартная рабочая
частота. Данная частота может проникать
глубоко в землю, и она является наиболее
подходящей для поиска общих целей.
Детектор X-Terra 705 также может работать
на частотах 3 кГц и 18,75 кГц, в зависимости
от того, какая дополнительная катушка
подключена (См. с. 48, 52)
Детектор X-Terra 705 имеет два основных
режима поиска: Режим поиска монет и
сокровищ (См. с. 18) для поиска общих целей
и режим геологоразведки (См. с. 19) для
поиска золотых самородков и реликвий.
Специальный режим геологоразведки
имеет повышенную Чувствительность
и регулируемую маску дискриминации
железа. Это идеальный режим для поиска
золотых самородков, небольших реликвий и
некоторых видов украшений.
