Установка и подключение задней камеры
1. Тщательно протрите поверхность стекла в месте установки камеры.
2. Отделив защитную пленку стикера, плотно прижмите основание крон-
штейна 23 к стеклу в течение нескольких секунд.
3. Для регулировки угла обзора по вертикали вращайте основание камеры,
придерживая основание кроштейна.

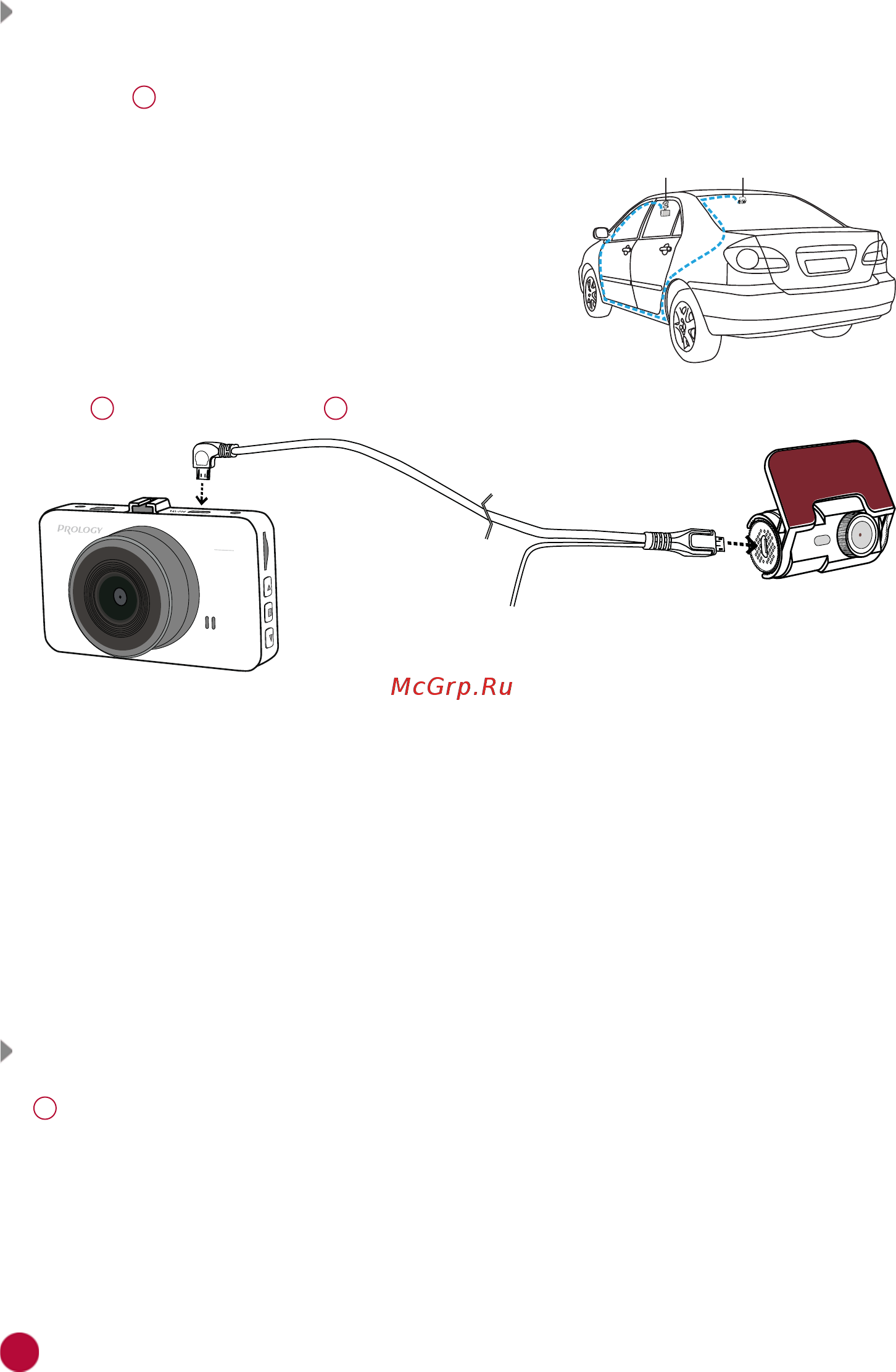

4. Проведите кабель 5,8 м для подключе-
ния задней камеры (входит в комплект
поставки) под пластиковыми накладками
порогов автомобиля, как показано на
рисунке справа. Перед прокладкой примите
во внимание, что конец кабеля с красным
проводом должен быть подключен к задней
камере, а другой конец - к устройству.
5. Подключите концы кабеля к соответствующим разъёмам: REAR устрой-
ства 15 и задней камеры 22 , как показано на рисунке ниже.
6. Данное действие выполняется при необходимости автоматического
переключения устройства в режим камеры заднего хода. Если к лампе
сигнала заднего хода подключить красный провод кабеля, то при вклю-
чении передачи заднего хода автомобиля изображение с задней камеры
будет выведено на полный экран устройства. Кроме этого, на дисплее
будут отображаться парковочные линии. После выключения передачи
заднего хода изображение с задней камеры вернется в прежний режим
(левый верхний угол дисплея), а парковочные линии исчезнут.
ВНИМАНИЕ!
— Неправильное подключение кабеля к задней камере (см. пункты 5-6)
может привести к повреждению устройства.
Подключение автомобильного адаптера
Подключите автомобильный адаптер к разъ ёму mini-USB на устройстве
ва 13 (стр.3). Затем подключите адаптер к гнезду прикуривателя.
В целях безопасности пассажиров кабель питания от прикуривателя сле-
дует провести, как показано на рисунке далее.
Устройство
Prology VX-D450
Задняя
камера
VX-D450
720p
1080p
DUAL CAM
USB
Красный провод
К лампе сигнала
заднего хода
(опционально)
