MSI GT683-602 [39/111] Вид справа
![MSI GT683-602 [39/111] Вид справа](/views2/1061278/page39/bg27.png)
2-17
Введение

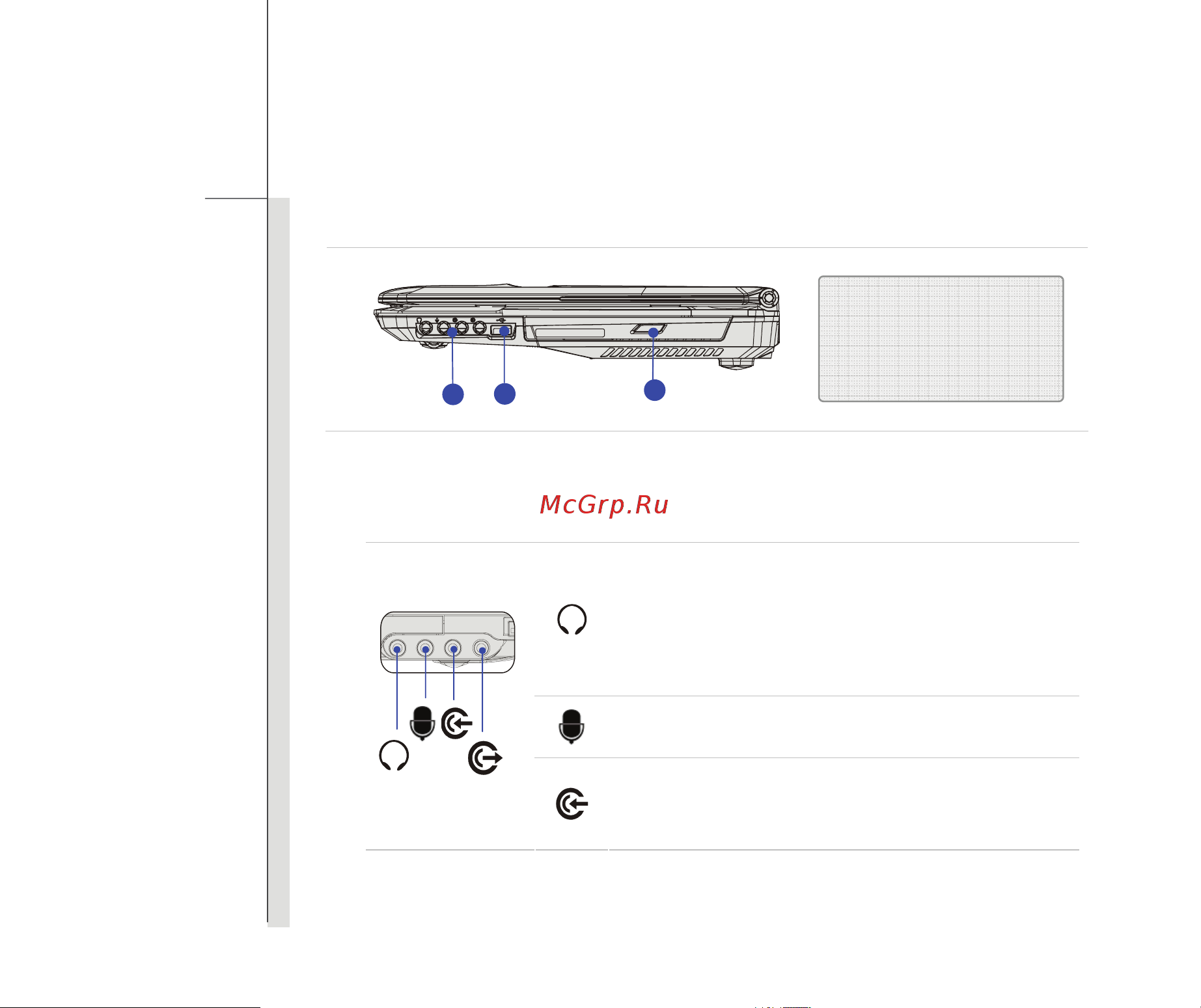

Вид справа
1. Аудио разъемы
Обеспечивают высококачественную стереофоническую обработку звука класса Hi-Fi.
Подключите устройства к соответствующим разъемам как указано ниже.
Headphone out/ SPDIF-out: Разъем для подключения
громкоговорителей или наушников. Этот разъем S/PDIF
предназначен для передачи аудио в цифровом формате
через оптоволоконный кабель.
Подключение Фронтальных колонок.
Микрофон: Разъем для внешнего микрофона.
Подключение центральной колонки и сабвуфера.
Линейный вход: Используется для подключения
внешнего звукового устройства.
Подключение тыловых колонок.
1
2
3
1. Аудио разъемы
2. Порт USB
3. Оптический привод
