58

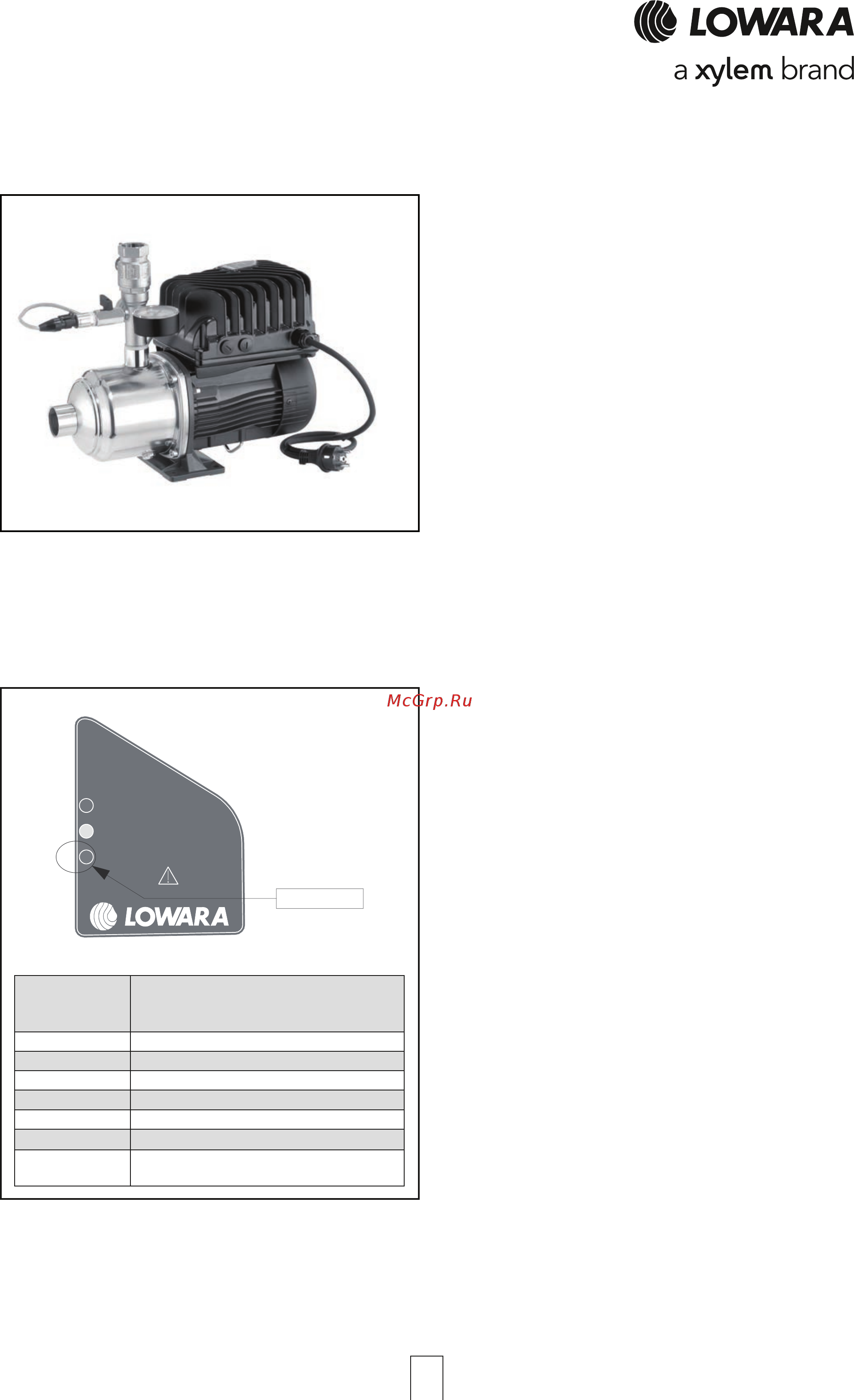

СЕРИЯ TKS
РЕГУЛИРОВАНИЕ ЧАСТОТЫ ВРАЩЕНИЯ ДВИГАТЕЛЯ
КОЛИЧЕСТВО
МИГАНИЙ ИН-
ДИКАТОРА
АВАРИЙНОЕ СОБЫТИЕ
2 Перегрузка по току на преобразователе
3 Перегрев преобразователя
4 Перегрев двигателя
5 Низкий уровень воды (LOW1/LOW2)
6 Отсутствие сигнала от датчика давления
7 Пониженное напряжение
8 Прерывание последовательной связи
(тайм-аут)
ДИАГНОСТИКА
РАБОТА
:
Teknospeed в состоянии регулировать частоту
вращения двигателя двумя способами:
1. Через потенциометр
Среднее положение соответствует частоте
около 25 Гц (макс. частота – 50 Гц).
2. Через сигнал 4÷20 мА
на входе FB (пропорциональная скорость).
• Входы LOW1 и LOW2 работают на ПУСК/
ОСТАНОВ (включение в работу).
• Гидравлические характеристики насоса про-
порциональны частоте вращения двигателя.
АВАРИЙНЫЕ СОБЫТИЯ
• Частота мигания красного индикатора указыва-
ет на тип аварийного события (см. таблицу).
• Каждые 20 секунд система осуществляет по-
пытку автоматического сброса аварии и пере-
запуска. После трех неудачных попыток частот-
ный преобразователь блокируется.
• Если в течение 10 минут после аварийного
события не происходит других сбоев, счетчик
попыток автоматического сброса обнуляется.
АВАРИЯ ПО НИЗКОМУ УРОВНЮ ВОДЫ
• При работе в режиме поддержания постоян-
ного давления размыкание контакта на входах
LOW1 и LOW2 (поплавковые выключатели)
обусловливает подачу аварийного сигнала о
низком уровне воды.
• После замыкания контакта насос перезапуска-
ется автоматически.
ПИТАНИЕ
РАБОТА
АВАРИЯ
ВНИМАНИЕ
ОТКЛЮЧИТЬ
ПИТАНИЕ ПЕРЕД
ВЫПОЛНЕНИЕМ
ОБСЛУЖИВАНИЯ.
ДИАГНОСТИКА
