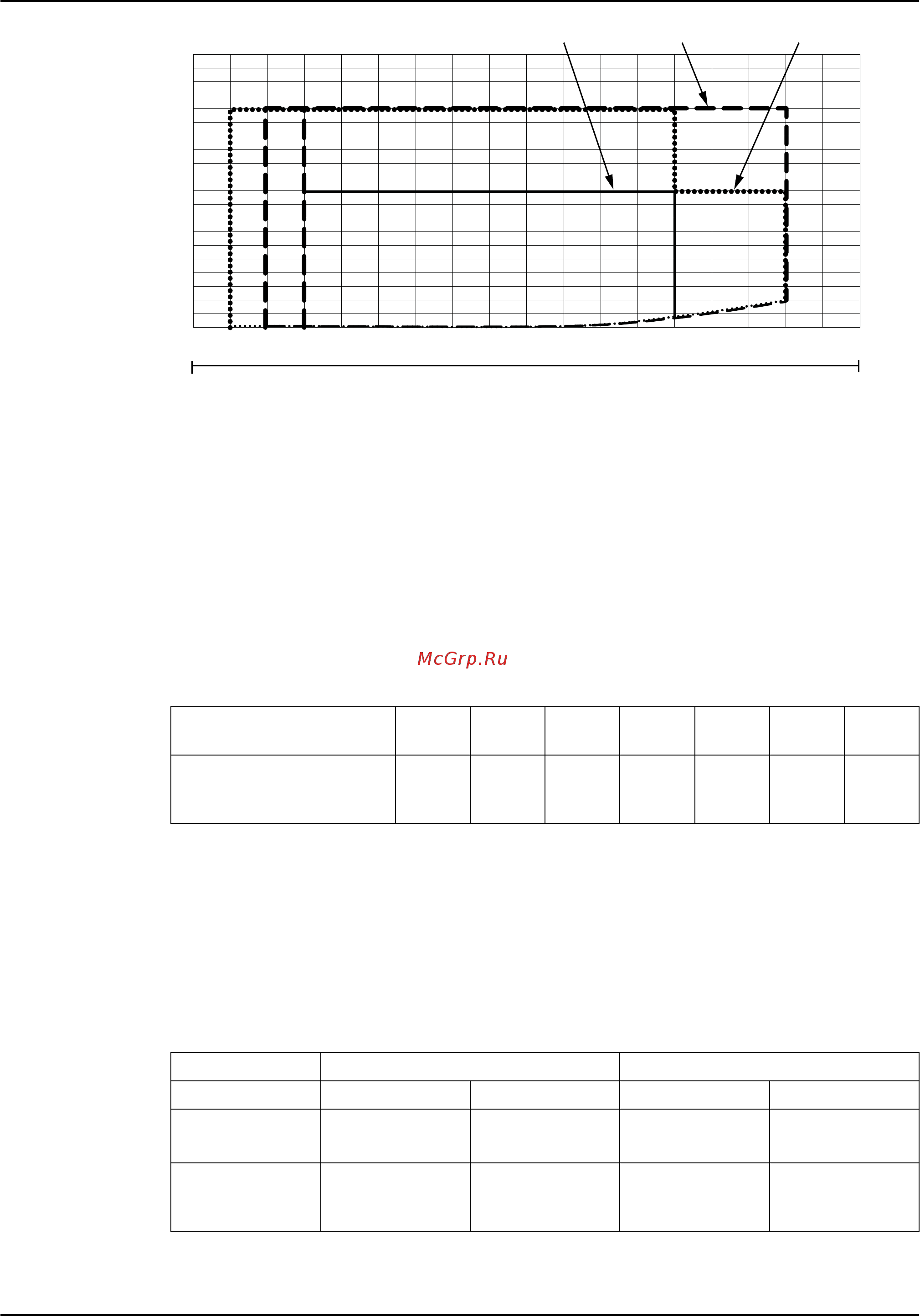

Рис. 16: График зависимости давления от температуры
8.3 Рабочее давление
Максимальное рабочее давление для модели агрегата и температуру перекачиваемой
жидкости см. в разделе Температура перекачиваемой жидкости на стр. 36:
P1макс.+Pмакс. ≤ PN
P1макс. = Максимальное входное давление
Pмакс. = Максимальное развиваемое давление
PN = Максимальное рабочее давление
8.4 Максимальное количество запусков в час
Номинальная мощность
агрегата [кВт]
от 0,25
до 3
от 4 до
7,50
от 11
до 15
от 18,5
до 22
от 30
до 37
от 45
до 75
от 90
до 160
Количество запусков
через регулярные
промежутки времени в ч
60 40 30 24 16 8 4
8.5 Класс защиты
IP 55.
8.6 Электрические характеристики
См. паспортную табличку двигателя.
8.7 Допуски по напряжению питания
Частота, [Гц] 50 60
Фаза ~ 1 3 1 3
UN [V] ± % от 220 до 240
± 6
230/400 ± 10
400/690 ± 10
от 220 до 230
± 6
220/380 ± 5
380/660 ± 10
Количество
проводников +
заземление
2+1 3+1 2+1 3+1
8 Технические сведения
Серия e-HM Руководство по установке, эксплуатации и техническому обслуживанию 37
