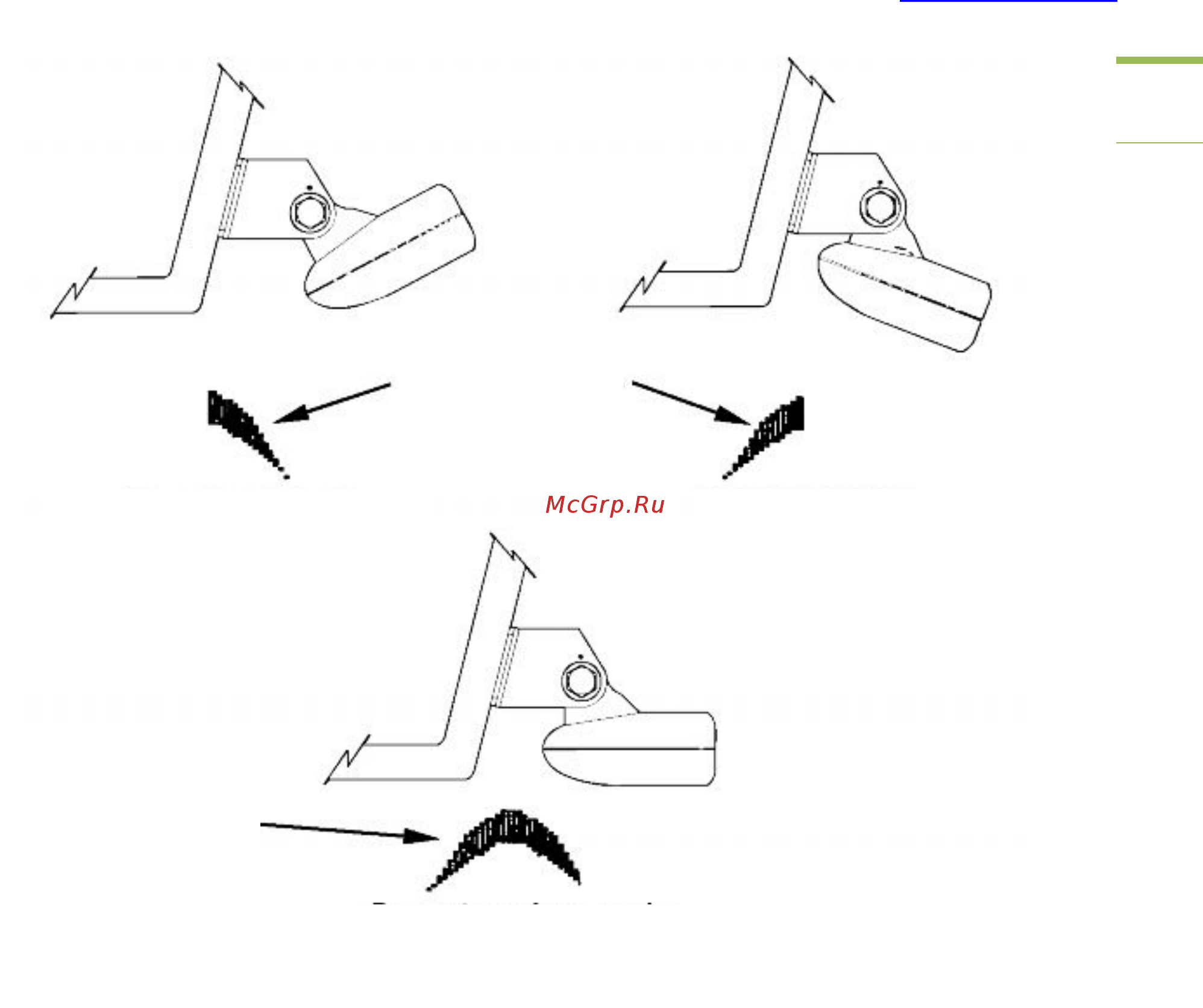

Дуги изображаются не

полностью

Датчек слишком направлен

вперед

Полная дуга

Угол выбран

правильно

Установка «сквозь корпус лодки»

Монтаж датчика на дне корпуса из стекловолокна должен осуществляться только в том месте, где нет пузырьков воздуха в

стекловолокне или нет нескольких слоев из стекловолокна. Сигнал эхолота должен проходить только через один сплошной

слой стекловолокна. Можно установить эхолот на лодке с многослойным стекловолоконным корпусом с промежутками

между слоями, заполненными плавучими материалами - клееная фанера, пробковая древесина, пена, где в соответствующем

месте эти материалы удалены.

Например, некоторые производители делают слой стекловолокна, затем внутри слой пробки и затем внешний слой

стекловолокна. Нужно удалить внутренний слой стекловолокна и слой пробки, «оголив» внешний слой стекловолокна.

Прямо к нему можно прикрепить на эпоксидную смолу датчик. После высыхания эпоксидного клея корпус будет

водонепроницаемым и структурно прочным. Запомните, сигнал эхолота должен проходить через один сплошной слой

стекловолокна. Пузырьки воздуха в стекловолокне или в эпоксидном клее могут ослабить сигнал или затушить его.

ПРИМЕЧАНИЕ. Никогда не удаляйте

внутренний слой, не узнав, из чего сделана лодка. Это может привести к тому, что

лодка будет протекать. Проконсультируйтесь обязательно с продавцом или производителем лодки.
