![Lowrance Eagle Cuda 242 [8/32] Гайка металлическая шайба резиновый уплотнитель металлическая шайба болт сборка датчика](/img/pdf.png)
Lowrance Eagle Cuda 242 [8/32] Гайка металлическая шайба резиновый уплотнитель металлическая шайба болт сборка датчика
![Lowrance X50 DS [8/32] Гайка металлическая шайба резиновый уплотнитель металлическая шайба болт сборка датчика](/views2/1615457/page8/bg8.png)
8
Центр навигационных решений. WWW.ZOOMGPS.RU
Тел. для звонков по РФ: 8 (800) 5555-145
8

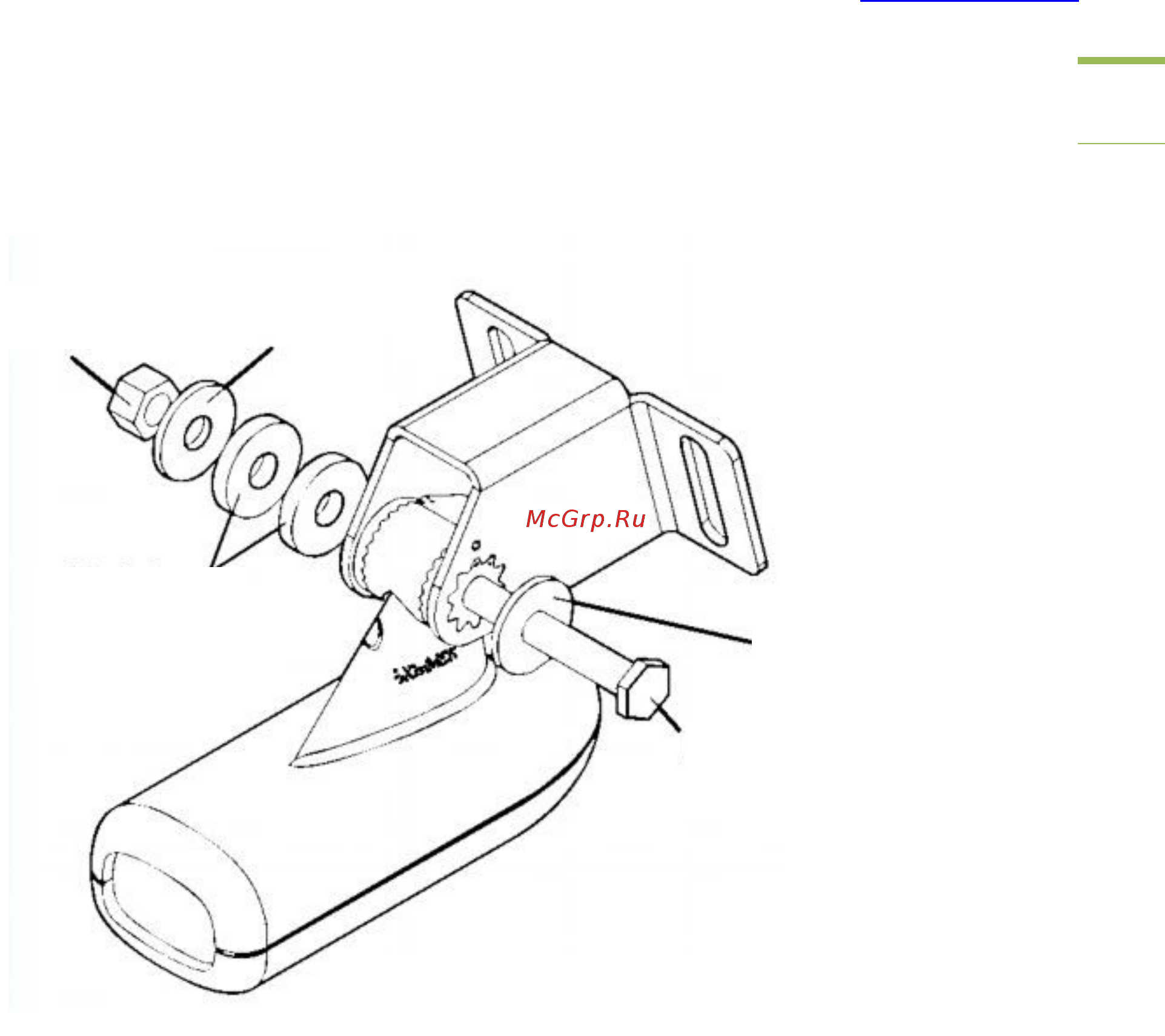

Сборка датчика. Вы определили правильное положение шестеренок. Теперь соберите датчик так, как показано на
иллюстрации, но не затягивайте гайку.
Гайка
Металлическая
шайба
Резиновый
уплотнитель
Металлическая
шайба
Болт
Сборка датчика
Сверление отверстий. Держите датчик и скобу напротив транца. Датчик должен приблизительно быть параллельным
земле. Низ скобы датчика должен быть на одном уровне с дном лодки. Не допускайте того, чтобы скоба была ниже
корпуса! Отметьте центры для крепежных отверстий. Просверлите два отверстия сверлом № 29 для шурупов №10.
