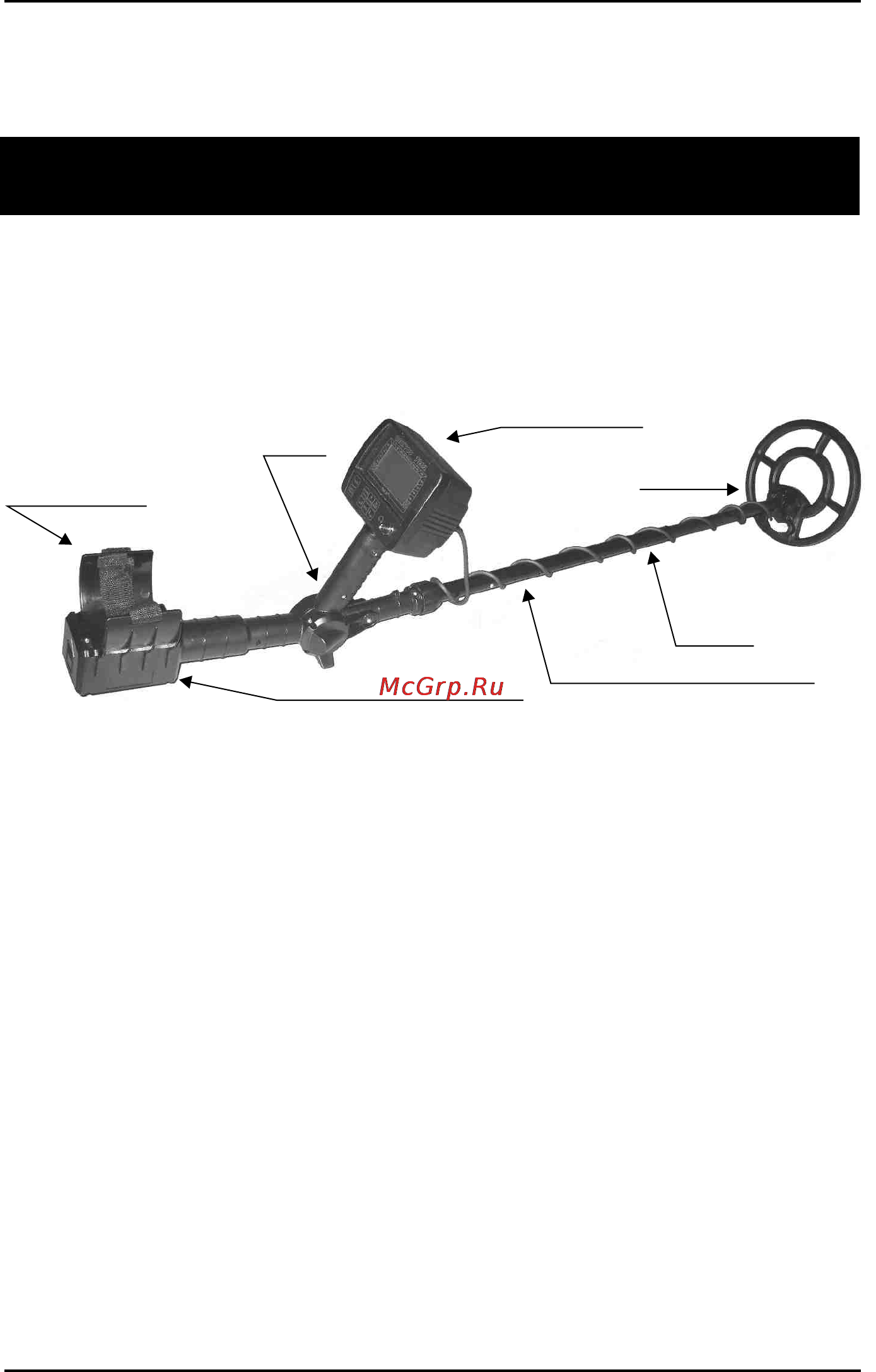

Селективный металлодетектор ВЕКТОР 7262М Руководство пользователя датчик 0260 или 0210 Масса прибора 1500 г без элементов питания Прибор допускает возможность работы в водной среде на глубинах до 15 метров без погружения электронного блока ГОДОГРАФ КАК СРЕДСТВО ОТОБРАЖЕНИЯ ИНФОРМАЦИИ ВЕКТОР 7262М представляет собой вихретоковый микропроцессорный металлодетектор обладающий помимо разнотональной звуковой индикации мощными возможностями по визуальной идентификации типов объектов с помощью годографического метода отображения Наличие этого метода отображения существенно отличает данный прибор от его зарубежных аналогов Внешний вид прибора показан на рис 1 Из теории электромагнитного взаимодействия вихретокового датчика с металлическими объектами известно что сигнал приемной катушки порождаемый электрическим полем наводимым возбуждающей обмоткой датчика характеризуется не только амплитудой но и фазой т е является векторной величиной Величины амплитуды и фазы зависят от электрофизических параметров объектов таких как электропроводность магнитная проницаемость глубина залегания геометрия и т д Точно описать характер взаимодействия датчика с металлическими объектами весьма сложно учитывая многообразие влияющих факторов Однако отметить некоторые общие закономерности можно Выше мы упомянули о том что сигнал датчика это векторная величина характеризующаяся амплитудой и фазой Если подносить какой либо металлический предмет к датчику то очевидно что величина этого вектора будет меняться При этом конец вектора будет описывать на координатной плоскости некоторые фигуры лучи петли и т д Такие фигуры принято называть годографами Последние наиболее полно описывают сложный характер взаимодействиядатчика с металлическими объектами При анализе годографов следует запомнить несколько общих правил годографы небольших и средних ферромагнитных объектов располагаются в левом квадранте т е имеют отрицательный относительно вертикальной оси угол наклона годографы объектов из цветных металлов и больших ферромагнитных объектов лежат в правом квадранте положительный угол наклона чем больше площадь отражающей поверхности объекта и чем выше его 4 107045 Москва а я 147 e mail aka_md mail ru http aka 2000 ru тел 495 623 5485
