общие закономерности можно.

Выше мы упомянули о том, что сигнал датчика - это векторная величина,

характеризующаяся амплитудой и фазой. Если подносить какой-либо металлический

предмет к датчику, то очевидно, что величина этого вектора будет меняться. При этом конец

вектора будет описывать на координатной плоскости некоторые фигуры (лучи, петли и т.

д.).

Такие фигуры принято называть годографами. Они наиболее полно описывают сложный

характер взаимодействия датчика с металлическими объектами.

При анализе годографов следует запомнить несколько общих правил:

• годографы небольших и средних ферромагнитных объектов располагаются в левом

квадранте (т.е. имеют отрицательный относительно вертикальной оси угол

наклона);

• годографы объектов из цветных

металлов и больших ферромагнитных объектов

лежат в правом квадранте (положительный угол наклона);

• чем больше площадь отражающей поверхности объекта и чем выше его

электропроводность, тем больше наклон годографа вправо;

• годографы средних и больших железных объектов, как правило, имеют форму в

виде петли;

• годографы объектов из цветных металлов в основном

прямые;

• в правильно сбалансированном по грунту приборе вектор грунта располагается

вдоль горизонтальной оси.

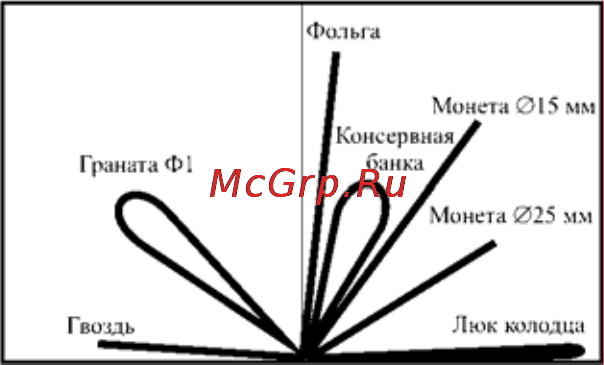

Примеры годографов некоторых объектов приведены на Рис. 1:

Рис. 1

Таким образом, анализируя форму и положение годографа на координатной

плоскости можно с определенной степенью вероятности идентифицировать тип объекта.

Следует учесть, что приведенные примеры годографов являются

идеализированными и не учитывают влияния минерализации грунта. В реальных условиях

форма годографа будет определяться как векторная сумма сигналов от грунта и искомого

объекта. Например, реальный годограф монеты с учетом влияния минерализации грунта

может выглядеть следующим образом (Рис. 2):
