Годограф как средство отображения информации
Из теории электромагнитного взаимодействия вихретокового датчика с
металлическими объектами известно, что сигнал приемной катушки, порождаемый
электрическим полем, наводимым возбуждающей обмоткой датчика, характеризуется не
только амплитудой, но и фазой, т.е. является векторной величиной.
Величины амплитуды и фазы зависят от электрофизических параметров
объектов, таких как электропроводность, магнитная проницаемость, глубина залегания,
геометрия и т.д.
Точно описать характер взаимодействия датчика с металлическими объектами
весьма сложно, учитывая многообразие влияющих факторов. Однако отметить некоторые
общие закономерности можно.
Выше мы упомянули о том, что сигнал датчика - это векторная величина,
характеризующаяся амплитудой и фазой. Если подносить какой-либо металлический
предмет к датчику, то очевидно, что величина этого вектора будет меняться. При этом
конец вектора будет описывать на координатной плоскости некоторые фигуры (лучи,
петли и т.д.). Такие фигуры принято называть годографами. Они наиболее полно
описывают сложный характер взаимодействия датчика с металлическими объектами.
При анализе годографов следует запомнить несколько общих правил:
• годографы небольших и средних ферромагнитных объектов располагаются в
левом квадранте (т.е. имеют отрицательный относительно вертикальной оси угол
наклона);
• годографы объектов из цветных металлов и больших ферромагнитных
объектов лежат в правом квадранте (положительный угол наклона);
• чем больше площадь отражающей поверхности объекта и чем выше его
электропроводность, тем больше наклон годографа вправо;
• годографы средних и больших железных объектов, как правило, имеют форму в
виде петли;
• годографы объектов из цветных металлов в основном прямые;
• в правильно сбалансированном по грунту приборе вектор грунта располагается
вдоль горизонтальной оси.

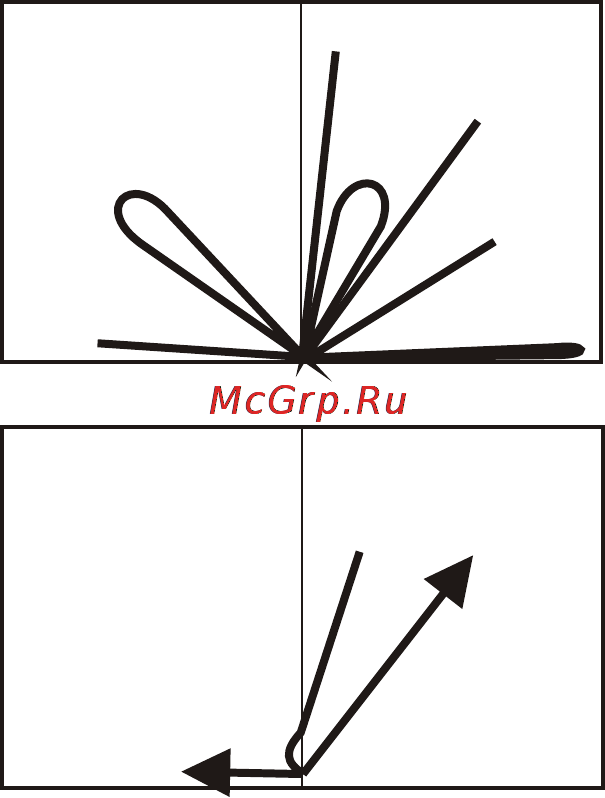

Примеры годографов некоторых объектов приведены на рисунке 2:
Таким образом, анализируя форму
и положение годографа на координатной
плоскости можно с определенной степенью
вероятно сти идентифицировать тип
объекта.
Следует учесть, что приведенные
п р и м е р ы г о д о г р а ф о в я в л я ю т с я
идеализированными и не учитывают
влияния минерализации грунта. В реальных
у с л о в и я х ф о рм а г од о г р а ф а буд е т
определяться как векторная сумма сигналов
от грунта и искомого объекта. Например,
реальный годограф монеты с учетом
влияния минерализации грунта может
выглядеть следующим образом (рис. 3):
Чем выше минерализация грунта,
тем сильнее будет искажен годограф.
5
Рис. 2
Гвоздь
Граната Ф1
Фольга
Консервная
банка
Монета Ж15 мм
Монета Ж25 мм
Люк колодца
Сигнал грунта
Сигнал объекта
Реальный годограф
Рис. 3
