характеризуется не только амплитудой, но и фазой, т.е. является векторной величиной.
Величины амплитуды и фазы зависят от электрофизических параметров объектов, таких
как электропроводность, магнитная проницаемость, глубина залегания, геометрия и т.д.
Точно описать характер взаимодействия датчика с металлическими объектами
весьма сложно, учитывая многообразие влияющих факторов. Однако ометить некоторые
общие закономерности можно.
Выше мы упомянули о том, что сигнал датчика это векторная величина,
характеризующаяся амплитудой и фазой. Если подносить какой-либо металлический
предмет к датчику, то очевидно, что величина этого вектора будет меняться. При этом
конец вектора будет описывать на координатной плоскости некоторые фигуры (лучи,
петли и т.д.). Такие фигуры принято называть годографами. Последние наиболее полно
описывают сложный характер взаимодействия датчика с металлическими объектами.
При анализе годографов следует запомнить несколько общих правил:
• годографы небольших и средних ферромагнитных объектов располагаются
в левом квадранте (т.е. имеют отрицательный относительно вертикальной оси угол
наклона);
• годографы объектов из цветных металлов и больших ферромагнитных
объектов лежат в правом квадранте (положительный угол наклона);
• чем больше площадь отражающей поверхности объекта и чем выше его
электропроводность, тем больше наклон годографа вправо;
• годографы средних и больших ферромагнитных объектов, как правило, имеют
форму в виде петли;
• годографы объектов из цветных металлов в основном прямые;
• в правильно сбалансированном по грунту приборе вектор грунта располага-
ется вдоль горизонтальной оси.

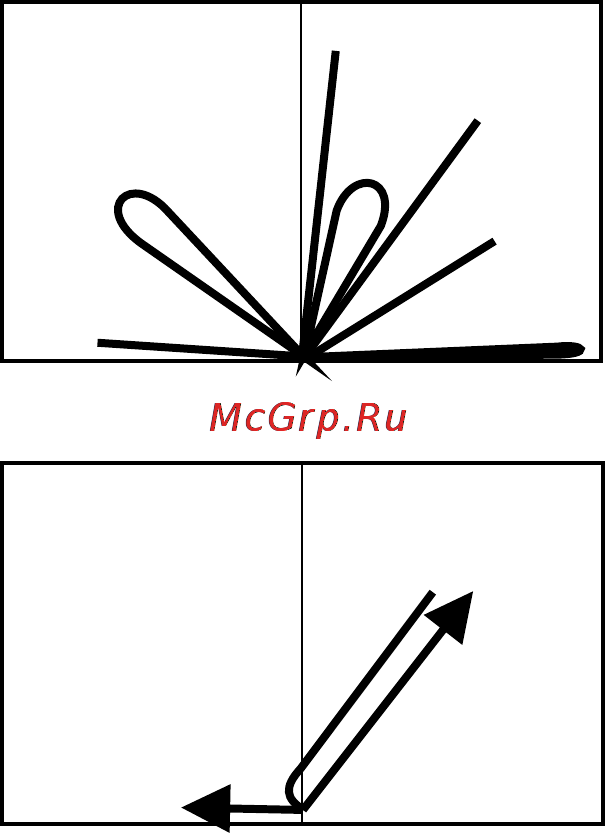

Примеры годографов некоторых объектов приведены на рис. 2.
Таким образом, анализируя
форму и положение годографа на
координатной плоскости можно с
определенной степенью вероятности
идентифицировать тип объекта.
С л е д у е т у ч е с т ь , ч т о
приведенные примеры годографов
являются идеализированными и не
учитывают влияния минерализации
грунта. В реальных условиях форма
годографа будет определяться как
векторная сумма сигналов от грунта и
искомого объекта. Например, реальный
годограф монеты с учетом влияния
минерализации грунта может выглядеть
как показано на рис.3.
Чем выше минерализация
грунта, тем сильнее будет искажен
годограф. Частично компенсировать
искажение годографа вследствии
минерализации можно оптимальной
у ст а н о в ко й п а р а ме т р а ПО РО Г
ГРУНТА.
Рис. 2
Гвоздь
Граната Ф1
Фольга
Консервная
банка
Монета Æ15 мм
Монета Æ25 мм
Люк колодца
Сигнал грунта
Сигнал объекта
Реальный годограф
Рис. 3
4
