6. ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ
6.1. Детектор имеет следующие органы управления и индикации (см Рис.2а) :
1. Регулятор звукового порога детектирования(ЗВУКОВОЙ ПОРОГ).
2. Регуляторы балансировки прибора по грунту (компенсация влияния минерализации) :
грубо (КОМП. ГРУНТА ГРУБО) и точно (КОМП. ГРУНТА ПЛАВНО).
3. Регулятор усиления сигнала датчика (УСИЛЕНИЕ).
4. Переключатель режимов работы все металлы / цветные металлы
(ДИСКРИМИНАТОР).
5. Светоидиодный индикатор разряда батареи ( ).
6. Кнопка включения статического режима поиска ( ).
На задней панели прибора находятся следующие органы управления (Рис. 2б):
1. Разъем для подключения датчика (ДАТЧИК);
3. Тумблер включения/ваыключения прибора (ВЫКЛ.).
4
Гнездо для
наушников.
Кнопка включения
статического режима
поиска.
Регулятор звукового порога
детектирования.
Регуляторы
балансировки
прибора по грунту.
Светодиодный
индикатор разряда
батареи
Регулятор усиления
сигнала датчика.
Переключатель режимов
поиска.

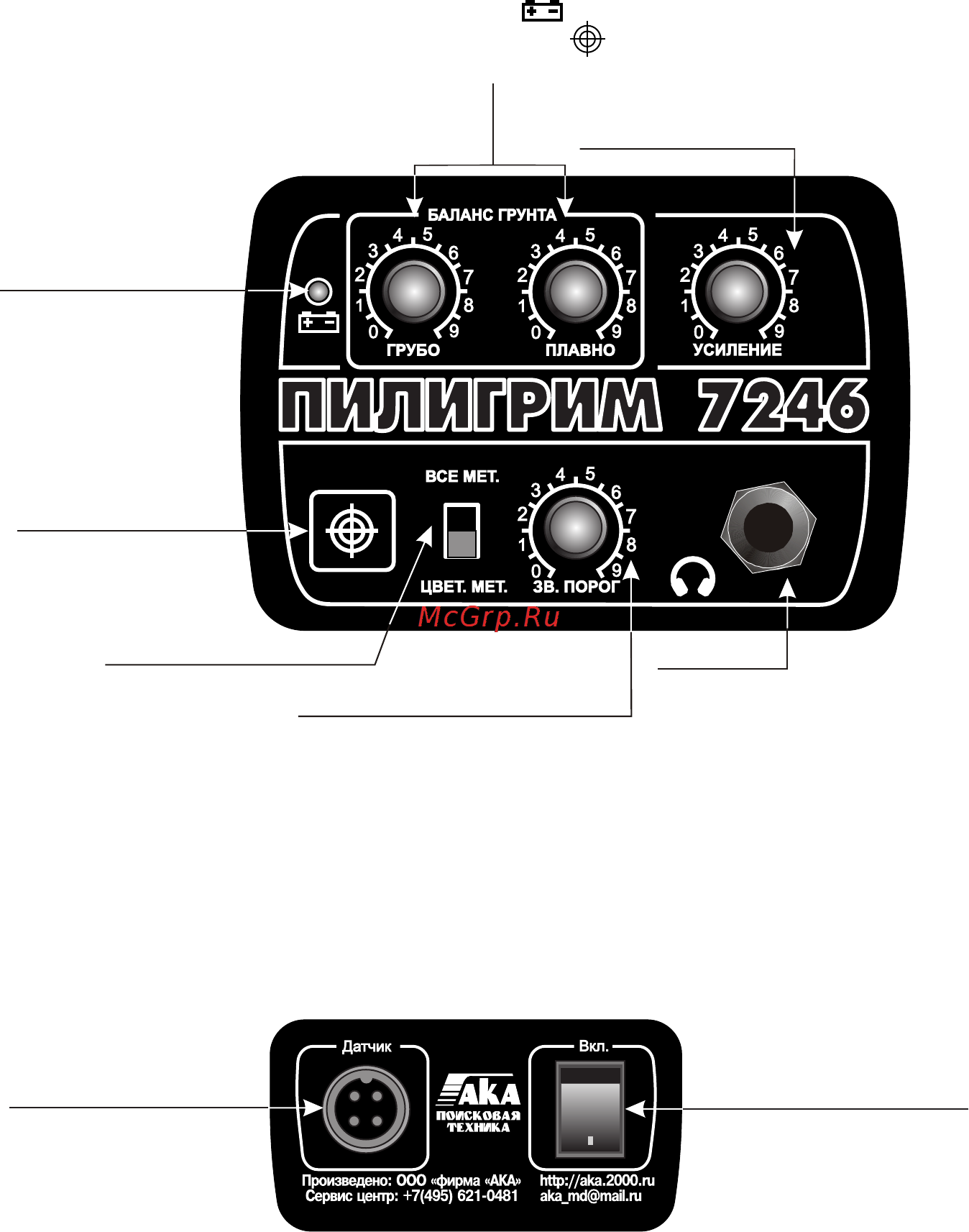

Рис 2а.
Рис 2б.
Разъем подключения
датчика
Тумблер
включения/выключения
питания
