Селективный металлодетектор «Сигнум SFT» 7270. Руководство по эксплуатации.
только как стартовая информация для начала поиска. Дальнейшее в значительной
степени зависит от Вас. Экспериментируйте и, мы надеемся, что в скором времени
Вы составите свои более эффективные и комфортные программы.
В связи с постоянным совершенствованием прибора и накоплением
полезного опыта фирма оставляет за собой право без уведомления изменять
значения заводских параметров.
ГОДОГРАФ КАК СРЕДСТВО
ИДЕНТИФИКАЦИИ
Выше уже упоминалось, что информация о найденных объектах
отображается на экране дисплея в виде годографических картинок. Так что же такое
годограф и для чего он нужен?
Сигнал принимаемый прибором характеризуется не только амплитудой, но и
фазой, т.е. является векторной величиной. Величины амплитуды и фазы зависят от
электрофизических параметров объектов, таких как электропроводность, магнитная
проницаемость, глубина залегания, геометрия и т.д. Точно описать характер
принимаемого от объекта сигнала весьма сложно, учитывая многообразие влияющих
факторов. Однако, отметить некоторые общие закономерности можно.
Выше мы упомянули о том, что сигнал датчика это векторная величина,
характеризующаяся амплитудой и фазой. Если подносить какой-либо металлический
предмет к датчику, то очевидно, что величина этого вектора будет меняться. При
этом конец вектора будет описывать на координатной плоскости некоторые фигуры
(лучи, петли и т.д.). Такие фигуры принято называть годографами. Последние
наиболее полно описывают сложный характер взаимодействия датчика с
металлическими объектами.
При анализе годографов следует
запомнить несколько общих правил:
• годографы небольших и средних
ферромагнитных объектов располагаются в
левом квадранте (т.е. имеют отрицательный
относительно вертикальной оси угол
наклона);
• годографы объектов из цветных
металлов и больших ферромагнитных
объектов лежат в правом квадранте
(положительный угол наклона);

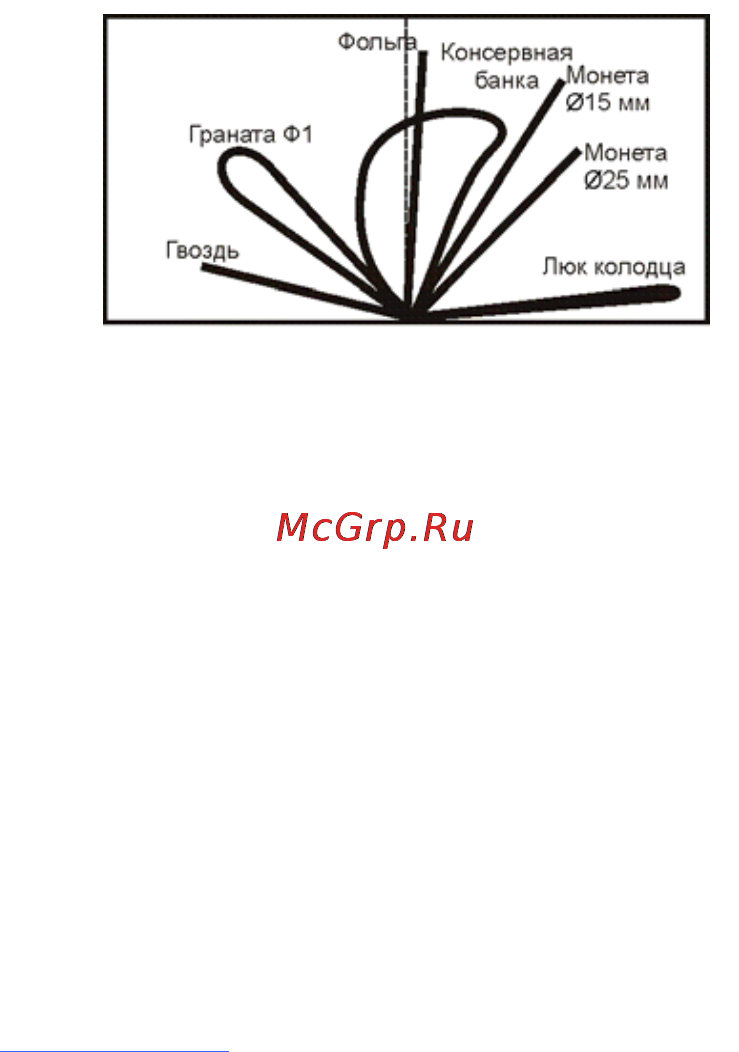

Рис. 14
• чем больше площадь отражающей поверхности объекта и чем выше его
электропроводность, тем больше наклон годографа вправо;
• годографы средних и больших ферромагнитных объектов, как правило,
имеют форму в виде петли;
• годографы объектов из цветных металлов в основном прямые;
• в правильно сбалансированном по грунту приборе вектор грунта
располагается вдоль горизонтальной оси.
Примеры годографов некоторых объектов приведены на рис. 14.
Таким образом, анализируя форму и положение годографа на координатной
плоскости можно с определенной степенью вероятности идентифицировать тип
объекта.
Следует учесть, что приведенные примеры годографов являются
идеализированными и не учитывают влияния минерализации грунта.
