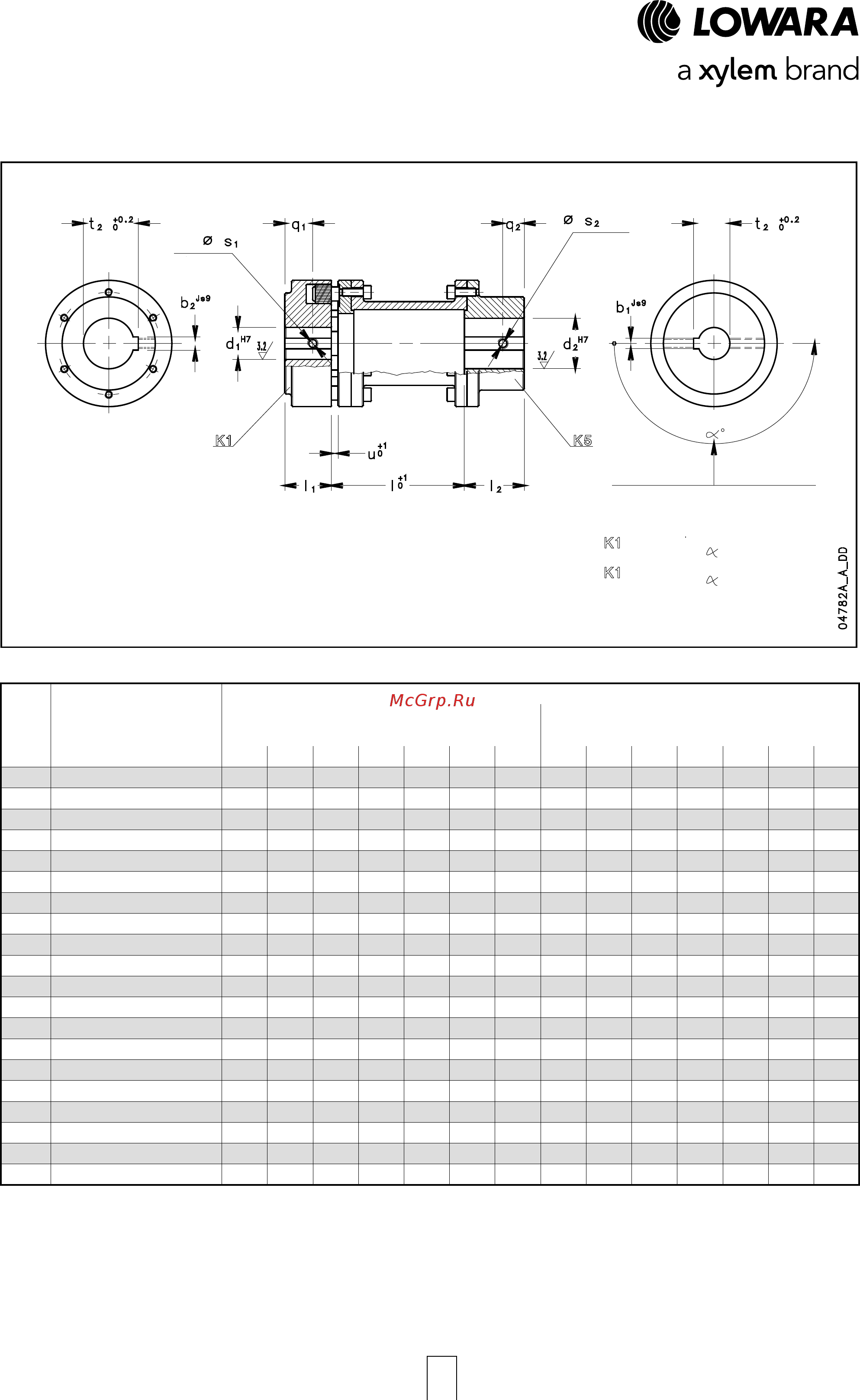

УПРУГАЯ МУФТА С ПРОСТАВКОМ
DIMENSIONI GIUNTO ELASTICO CON SPAZIATORE
Rif. DENOMINAZIONE
GRANDEZZA x l x d
1
x d
2
l
0
+1
d
1
H7
l
1
b
1
js9
t
1
0
+0.2
s
1
q
1
u
d
2
H7
l
2
b
2
js9
t
2
0
+0.2
s
2
q
2
A2S H 80-100 x 24 x 19 100 24 30 8 27,3 M6 19 5 19 45 6 21,8 M6 15
A3S H 80-100 x 24 x 24 100 24 30 8 27,3 M6 19 5 24 45 8 27,3 M6 15
B1S H 80-100 x 24 x 28 100 24 30 8 27,3 M6 19 5 28 45 8 31,3 M6 15
C1S H 95-100 x 24 x 38 100 24 35 8 27,3 M6 20 5 38 45 10 41,3 M6 20
C2S H 95-100 x 24 x 42 100 24 35 8 27,3 M6 20 5 42 45 12 45,3 M6 20
C3S H 95-100 x 32 x 28 100 32 35 10 35,3 M6 20 5 28 45 8 31,3 M6 20
C4S H 95-100 x 32 x 38 100 32 35 10 35,3 M6 20 5 38 45 10 41,3 M6 20
C9S H 95-140 x 32 x 42 140 32 35 10 35,3 M6 20 5 42 45 12 45,3 M6 20
D1S H 110-100 x 24 x 48 100 24 40 8 27,3 M6 22 5 48 50 14 51,8 M6 25
D2S H 110-100 x 32 x 48 100 32 40 10 35,3 M6 22 5 48 50 14 51,8 M6 25
D4S H 110-140 x 32 x 48 140 32 40 10 35,3 M6 22 5 48 50 14 51,8 M6 25
E0S H 125-100 x 24 x 55 100 24 50 8 27,3 M8 30 5 55 50 16 59,3 M8 25
E1S H 125-140 x 32 x 55 140 32 50 10 35,3 M8 30 5 55 50 16 59,3 M8 25
E3S H 125-140 x 42 x 55 140 42 50 12 45,3 M8 30 5 55 50 16 59,3 M8 25
F1S H 140-140 x 32 x 60 140 32 55 10 35,3 M8 13 5 60 65 18 64,4 M8 30
F2S H 140-140 x 42 x 60 140 42 55 12 45,3 M8 13 5 60 65 18 64,4 M8 30
G0S H 160-140 x 32 x 60 140 32 60 10 35,3 M10 13 6 60 70 18 64,4 M10 35
G1S H 160-140 x 32 x 65 140 32 60 10 35,3 M10 13 6 65 70 18 69,4 M10 35
G2S H 160-140 x 42 x 65 140 42 60 12 45,3 M10 13 6 65 70 18 69,4 M10 35
H0S H 180-140 x 42 x 65 140 42 70 12 45,3 M12 16 6 65 80 18 69,4 M12 40
giunto-elastico-con-sp_c_td
SEMIGIUNTO LATO POMPA
DIMENSIONI (mm)
K1 K5
SEMIGIUNTO LATO MOTORE
1 ОТВЕРСТИЕ НА-
ПРОТИВ ШПОНОЧ-
НОГО ПАЗА
МАТЕРИАЛ: СЕРЫЙ ЧУГУН С УПРУГИМИ ЭЛЕМЕНТАМИ ИЗ
СИНТЕТИЧЕСКОЙ РЕЗИНЫ 80 ShA
ОТВЕРСТИЕ S
1
НАПРОТИВ ШПОНОЧНОГО
ПАЗА, ЗА ИСКЛЮЧЕНИЕМ:
№ РАЗМЕРЫ (мм)НАИМЕНОВАНИЕ
РАЗМЕР x d
1
x d
2
ПОЛУМУФТА СО СТОРОНЫ НАСОСА ПОЛУМУФТА СО СТОРОНЫ ДВИГАТЕЛЯ
1 ОТВЕРСТИЕ
- Gr. 80 d
1
≥ 25мм ОТВЕРСТИЕ
СМЕЩЕНО НА ° = 180°.
- Gr. 95 d
1
≥ 38мм ОТВЕРСТИЕ
СМЕЩЕНО НА ° = 180°.
