Селективный металлодетектор «Sorex» 7281. Руководство по эксплуатации.

ООО «фирма «АКА», +7(495)623-4026, 621-0481 http://aka.2000.ru aka_md@mail.ru

Годограф, как средство визуальной

идентификации

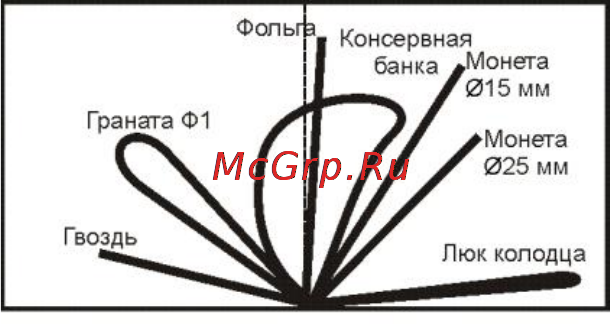

В режиме годографического отображения информация от цели

изображается в виде вектора на графике осей Х

и Y. Его величина, форма и угол наклона зависят

от электрофизических параметров объекта,

таких как электропроводность, магнитная

проницаемость, глубина залегания, геометрия и

т.д. Точно описать все нюансы практически

невозможно, их понимание приходит с

постепенной наработкой зрительных образов и основано на практическом опыте.

Но некоторые общие закономерности, которые помогут Вам начать освоение,

можно выделить:

1. Годографы небольших и средних объектов из железа располагаются в

левой половине экрана. Т.е. имеют наклон влево, относительно центра

горизонтальной оси по нижней границе экрана.

2. Годографы объектов из цветного металла, в подавляющем большинстве,

располагаются в правой половине экрана. Т.е. имеют наклон вправо,

относительно центра горизонтальной оси по нижней границе экрана. В

редких исключениях, мелкие предметы из низкопроводящих металлов, а

так же затенённые объектом из железа предметы из цветного металла,

могут давать годограф в левую половину экрана, но с небольшим наклоном

от нуля. (до – 35 VDI). Так же в правую половину экрана попадают

годографы от крупных железных объектов (каска, топор, лист жести)

3. Чем больше площадь отражающей поверхности объекта и чем выше его

электропроводность, тем больше наклон годографа вправо. Например, при

равном диаметре и толщине, годограф от медной монеты будет

расположен ближе к горизонтальной оси, чем годограф от бронзовой

монеты. Т.к. проводимость меди выше, чем бронзового сплава.

4. Годографы средних и больших железных объектов некруглой формы чаще

всего имеют вид широкой петли, расположенной и в левой и в правой

половинах экрана одновременно. Годографы гвоздей, наконечников стрел,

и прочих некрупных железных предметов имеют вид прямых векторов в

левой половине экрана.

5. Годографы предметов из цветного металла имеют обычно прямую форму,

или форму узкой петли в правой половине экрана.

Преимущества годографической индикации

перед VDI

Вот два типичных целевых годографа на рисунках. Это объекты (монета и

кусочек ржавой жести), дающие на всех подобных приборах «цветной» сигнал. В

обоих случаях VDI цели будет +57 +58. Только по форме годографа точно видно, что
