Deze instrukties zijn voor de bevoegde installateur, zodat
deze het installeren, regelen en onderhoud op de juiste wijze
uitvoert en volgens de geldende normen.
Belangrijk: sluit altijd eerst de stroom af voordat u overgaat
tot regelen, onderhoud enz.
Het installeren van de ingebouwde fornuizen
Het fornuis kan naast kastjes worden geplaatst die niet ho-
ger zijn dan de kookplaat. De muur die in kontakt staat met
de achterkant van het fornhuis mag niet van brandbaar ma-
teriaal zijn gemaakt. Tijdens werking kan de achterwand
van het fornhuis een warmte bereiken van 50°C hoger dan
de kamertemperatuur. Voor een juiste installering van de
fornhuis moeten de volgende voorzorgsmaatregelen in acht
genomen worden:
a) Het fornuis kan in de keuken, in de eetkamer of in een
studiovertrek worden geplaatst, maar niet in de badka-
mer.
b) De kastjes naast het fornuis moeten zich op een afstand
van minstens 200 mm van de kookplaat bevinden als de
oppervlakte van het apparaat hoger staat dan de aan-
recht. Eventuele gordijnen mogen zich niet achter het
fornuis bevinden of tenminste op een afstand van 200
mm van de zijkanten van het apparaat..
c) Eventuele afzuigkappen moeten volgens de instructies
in hun gebruiksaanwijzing worden geïnstalleerd.
d) Als het fornuis onder een keukenkastje wordt geplaatst
moet ertussen een afstand bestaan van minstens 420
mm (millimeter). De minimum afstand voor kastjes van
ontvlambaar materiaal rechtstreeks boven het fornuis is
700 mm
e) De muur die in kontakt staat met de achterkant van het
fornhuis mag niet van brandbaar materiaal zijn gemaakt.
Waterpassen
Om de keuken te kunnen nivelleren, moet u de regelings-
voetjes gebruiken. Indien dit nodig is, kan men deze voetjes
in de daarvoor geschikte gaten vastschroeven. Deze bevin-
den zich in de hoeken van het onderstuk van het fornuis.
Het monteren van de poten (alleen bij enkele modellen
aanwezig)
Bij het fornuis zijn poten inbegrepen, die men aan het
onderstuk van het fornuis moet verbinden.
Elektrische aansluiting
De kabel wordt gedimensioneerd naar gelang het soort elek-
trische aansluiting (zie hiervolgende schema voor aanslui-
ting).
Monteren voedingskabel
Afb. A Afb. B
Opening klemmenbord:
• Schroef de schroef “V” los (afb.A).
• trek de deksel van het klemmenbord open
Het aansluiten van de kabel:
• plaats de bruggetjes A - B naar gelang het soort aanslui-
ting, gebruik makend van het schema in afbeelding B.
N.B.: de bruggetjes zijn door de fabriek gebruiksklaar ge-
maakt voor aansluiting aan 230V enkelstroom (contacten 1-
2-3 onderling verbonden). Het bruggetje 4-5 bevindt zich aan
de onderkant van het klemmenbord.
• steek de kabels (N en
6
)erin zoals aangegeven in de
afbeelding en schroef de respectievelijke schroeven vast.
• bevestig de resterende draden in de klemmetjes 1-2-3.
• bevestig de kabel in de kabelklem, sluit de deksel en
bevestig hem met de schroef “V”.

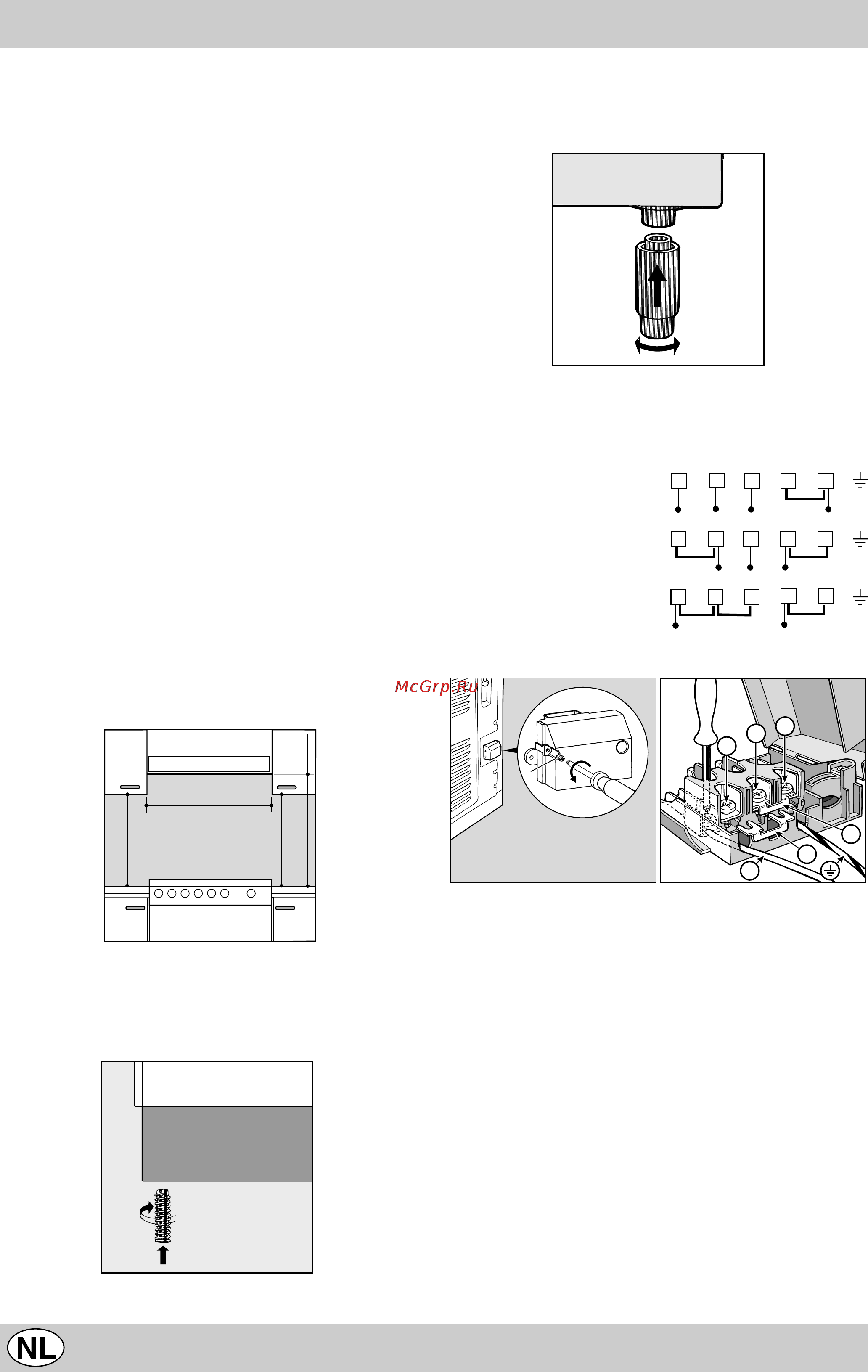

Instructies voor het installeren
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
1 2
3
4
5
12345
1
2
3
4
5
R
S
T
N
R
S
N
R
N
400V 3N
~
H05RR-F 5x2.5 CEI-UNEL 35363
400V 2N
~
H05RR-F 4x2.5 CEI-UNEL 35363
230V 1N
~
H05RR-F 3x4 CEI-UNEL 35363
V
1
2
3
N
A
B
