Indesit MVK5 V75 RF [2/14] Установка

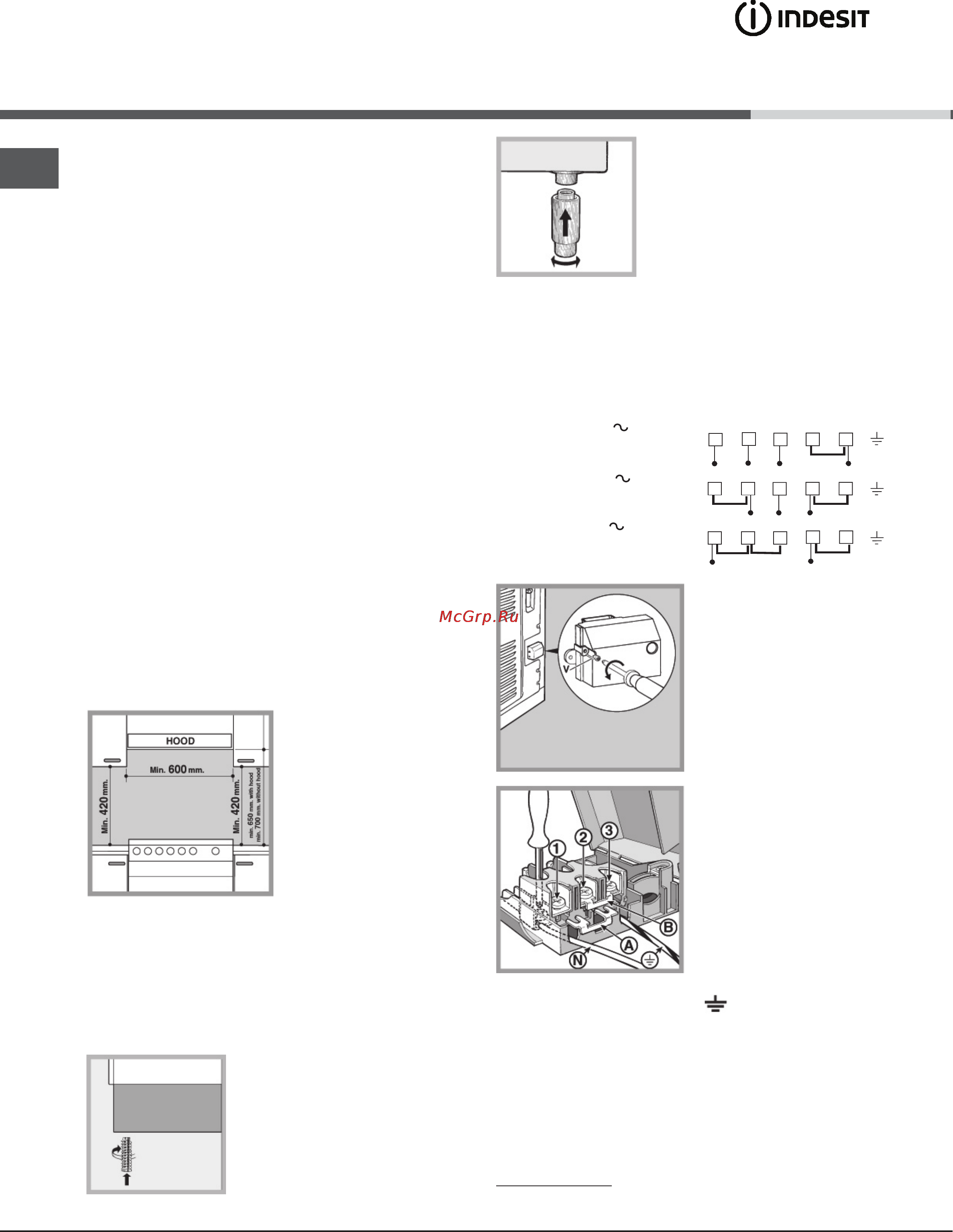

Установка

! Перед установкой и подключением вашего нового

оборудования внимательно прочитайте данное ру-

ководство: в нем содержатся важные сведения по

установке, безопасной эксплуатации и обслуживанию

оборудования.

! Сохраните руководство как источник справочной

информации по оборудованию и для передачи воз-

можным новым владельцам.

! Установка оборудования должна производиться

квалифицированным персоналом в соответствии

с приводимыми

инструкциями.

! Перед регулировкой или обслуживанием оборудо-

вания его следует отключить от электросети.

Размещение и выравнивание

Плита может быть установлена рядом с любой

кухонной мебелью, не превышающей оборудование

по высоте.

Стена, соприкасающаяся с задней частью оборудо-

вания, должна быть сделана из невоспламеняющих-

ся, термостойких материалов (выдерживать нагрев

до 90 °C).

Для правильной установки:

Разместите оборудование в кухне, столовой, но не

в ванной комнате.

Если рабочая поверхность плиты выше рядом

стоящей кухонной мебели, последняя должна

находиться на расстоянии не менее 200 мм от

оборудования.

Минимальное расстоя-

ние между рабочей

поверх ностью плиты и

навесными шкафами

(полками) должно со-

ставлять 420 мм. Это

расстояние следует

увеличить до 700 мм,

если навесные шкафы

сделаны из горючих ма-

те риалов (см. рис.).

Шторы / жалюзи не должны находиться позади

плиты или на расстоянии менее 200 мм от ее бо-

ковых сторон.

Вытяжки

устанавливаются согласно их инструкци-

ям по установке.

Выравнивание

Плита снабжена регулируемыми

ножками, которые служат для

ее выравнивания. При необхо-

димости, ножки вкручи ваются

в отверстия по углам основания

плиты (см. рис.).

•

Плита комплектуется надстав-

ными опорами, которые уста-

навливаются в отверстия под

основанием плиты.*

Подключение к электросети

Установка питающего кабеля

Кабель должен соответствовать типу электропод-

ключения, указанному на нижепреведенных элект-

ромонтажных схемах:

1. Отверните винт V и

откройте крышку клем-

мника (см. рис.).

2. Разместите соеди-

нитель ную перемычку

«А» (см. рис.) в соответ-

ст вии с вышеуказанной

схемой. Оборудование

предзназначено для од-

нофазного подключения,

230 В: контакты клем-

мника 1, 2 и 3 соедине-

ны друг с другом; пере-

мычка для контактов 4-5

расположена в нижней

части клеммника

3. Разместите провода N и

в соответствии со

схемой подсоединения (см. рис.) и затяните как можно

туже винты на их контактах.

4. Оставшиеся провода поместите под контакты 1-2-3

и затяните их винты.

5. Зафиксируйте питающий кабель прижимным вин-

том.

6. Закройте клеммник и затяните винт V.

* Для некоторых модификаций моделей.

1 2

12345

400 3N

H05RR-F 5x2.5 CEI-UNEL 35363

400V 2N

H05RR-F 4x4 CEI-UNEL 35363

230V

H05RR-F 3x4 CEI-UNEL 35363

H05VV-F 3x4 CEI-UNEL 35746

H05VV-F 4x4 CEI-UNEL 35746

H05VV-F 5x2.5 CEI-UNEL 35746
