Глава 5. Установка
Руководство по эксплуатации IP-видеорегистратора BEWARD серии BKxxx
14

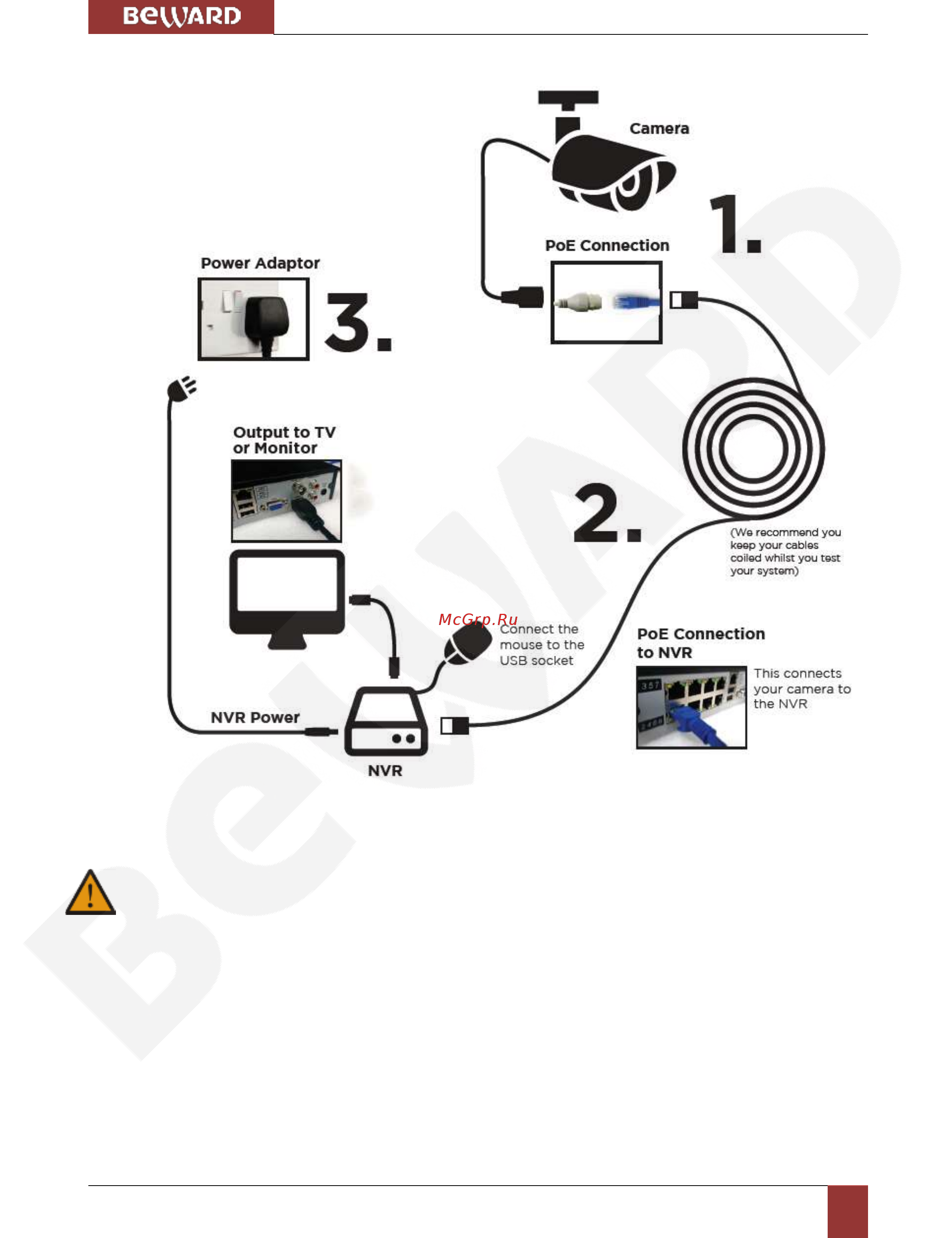

5.3 Подключение по POE
⚫ При использовании IP-видеорегистраторов с напряжением питания 48В применяйте меры
электробезопасности.
⚫ IP-камеры должны поддерживать PoE IEEE802.3af.
⚫ Длина кабеля при подключении по PoE не должна превышать 100 метров.
⚫ Для подключения камеры по PoE необходимо, чтобы у камеры был статический IP-адрес с той же
подсетью, что указана в пункте LAN2 меню “Сеть” регистратора. Т.е. если у регистратора имеется
адрес LAN2 = 192.168.2.88 (установлен по умолчанию), то камера должна иметь адрес
192.168.2.xxx
⚫ Бюджет PoE для видеорегистратора BK0104S-P4 = 50 Вт, BK0104-P4 = 50 Вт, BK0108-P8 = 80 Вт,
BK1216-P8 = 80 Вт.
