Глава 3. Размеры и основные элементы устройства

Руководство по подключению IP-камеры NK54140R5

Датчик света (2): фотоэлемент, предназначенный для автоматического перехода

камеры из режима «День» в режим «Ночь» и обратно.

ИК-подсветка (3): в темное время суток, при недостаточной освещенности камера

переходит в режим «Ночь» (черно-белое изображение) и включается ИК- подсветка, которая

позволяет вести видеонаблюдение даже в полной темноте. ИК-подсветка является

альтернативой стандартному освещению, но при этом она мало заметна окружающим.

Солнцезащитный козырек (4): препятствует попаданию солнечных лучей на

объектив и корпус камеры, исключая, таким образом, возможность появления солнечных

бликов на изображении, а также возможность чрезмерного нагрева камеры солнцем.

Кронштейн (5): предназначен для крепления IP-камеры к поверхности, а также для

настройки положения обзора (см. пункт 4.3).

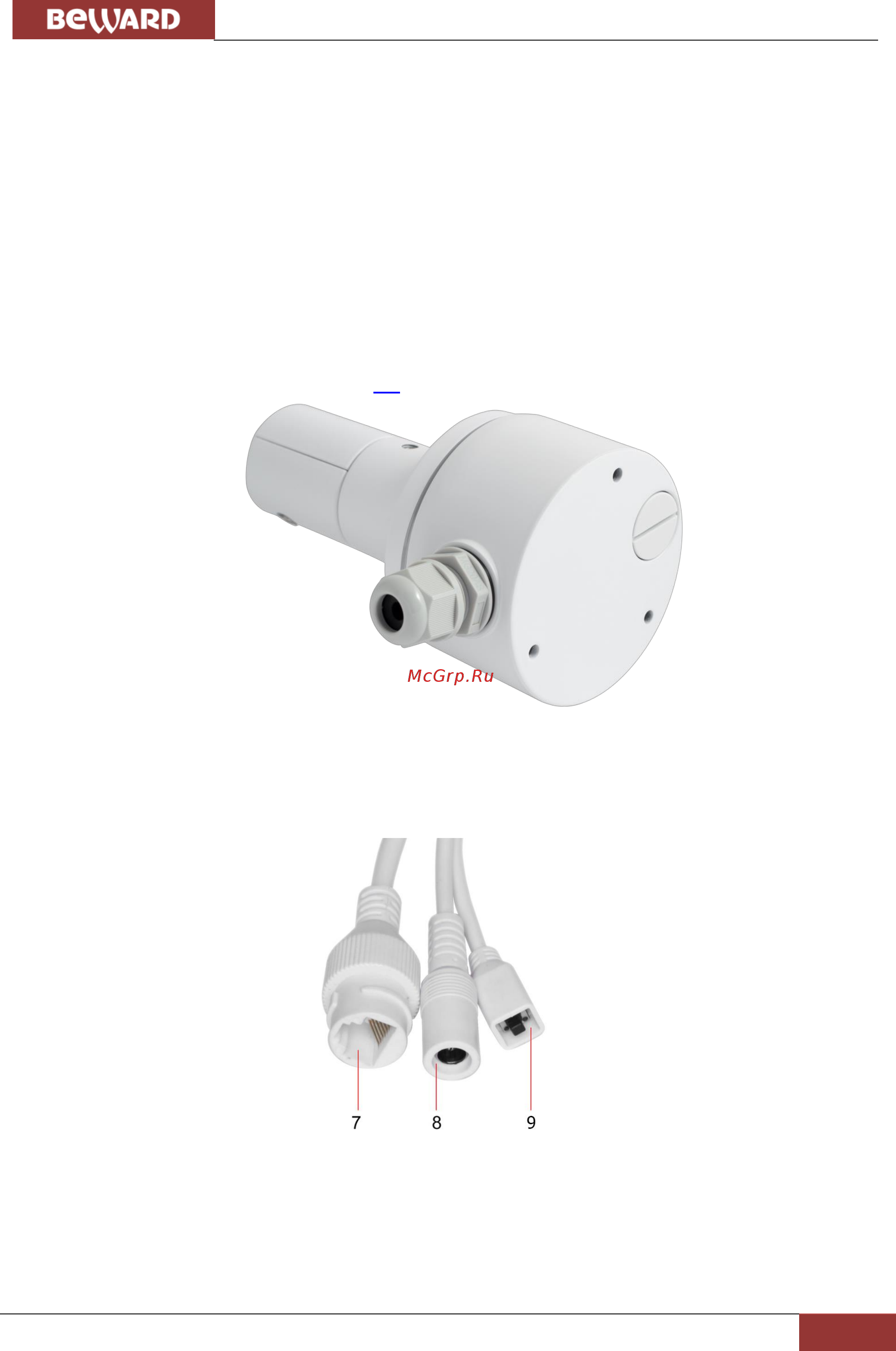

Рис.3.3

Монтажная коробка (6): предназначена для защиты соединительной части провода

в соответствии со стандартом IP-66 (см. рис. 3.3).

Рис. 3.4

Сетевой разъем (7): разъем Ethernet для подключения камеры к сети Интернет,

роутеру или коммутатору при помощи стандартного 8P8C (RJ-45) штекера. Данная модель

камеры имеет возможность подачи питания через Ethernet-разъем (технология PoE).
