9

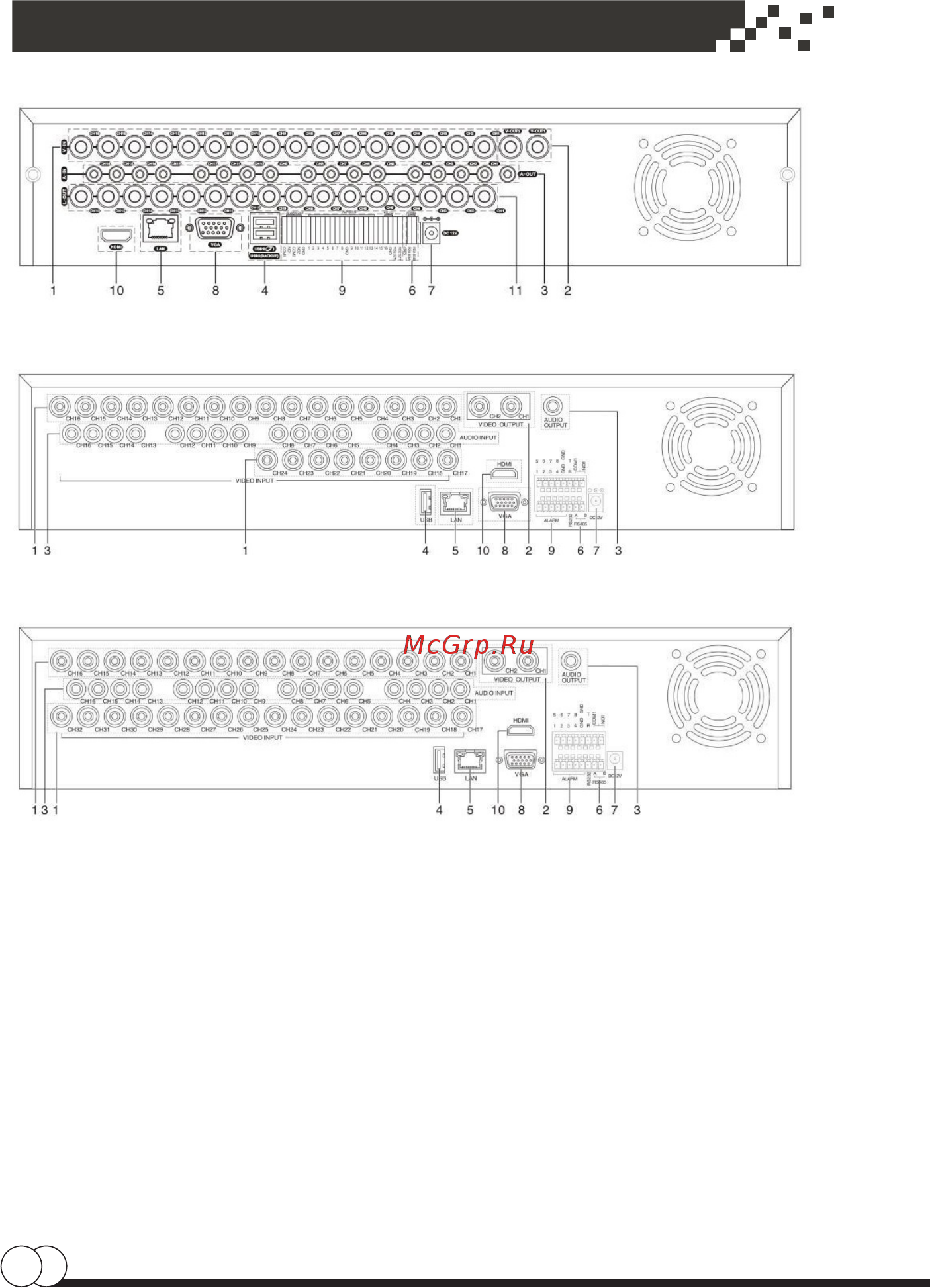

2.4 Задняя панель
16CH DVR панель 3
24CH DVR панель
32CH DVR панель
(1) Видео вход
(2) Видео выход
(3) Аудио вход / аудио выход
(4) USB разъем
(5) Сетевой разъем
(6) RS-485 видео разъем
(7) Разъем питания
(8) VGA выход
(9) Тревожный вход / выход
(10) HDMI разъем
(11) Петлевой выход
Примечание: Некоторые модели
имеют на передней панели USB
интерфейс, этот интерфейс
является взаимоисклюающим с
интерфейсом на задней панеле
сверху, только один интерфейс
USB может быть задействован.
USB в нижней части задней
панели является независимым.
