2.5. Схема соединений

2.5 Схема установки соединений

(Ниже приведен пример для 16CH DVR)

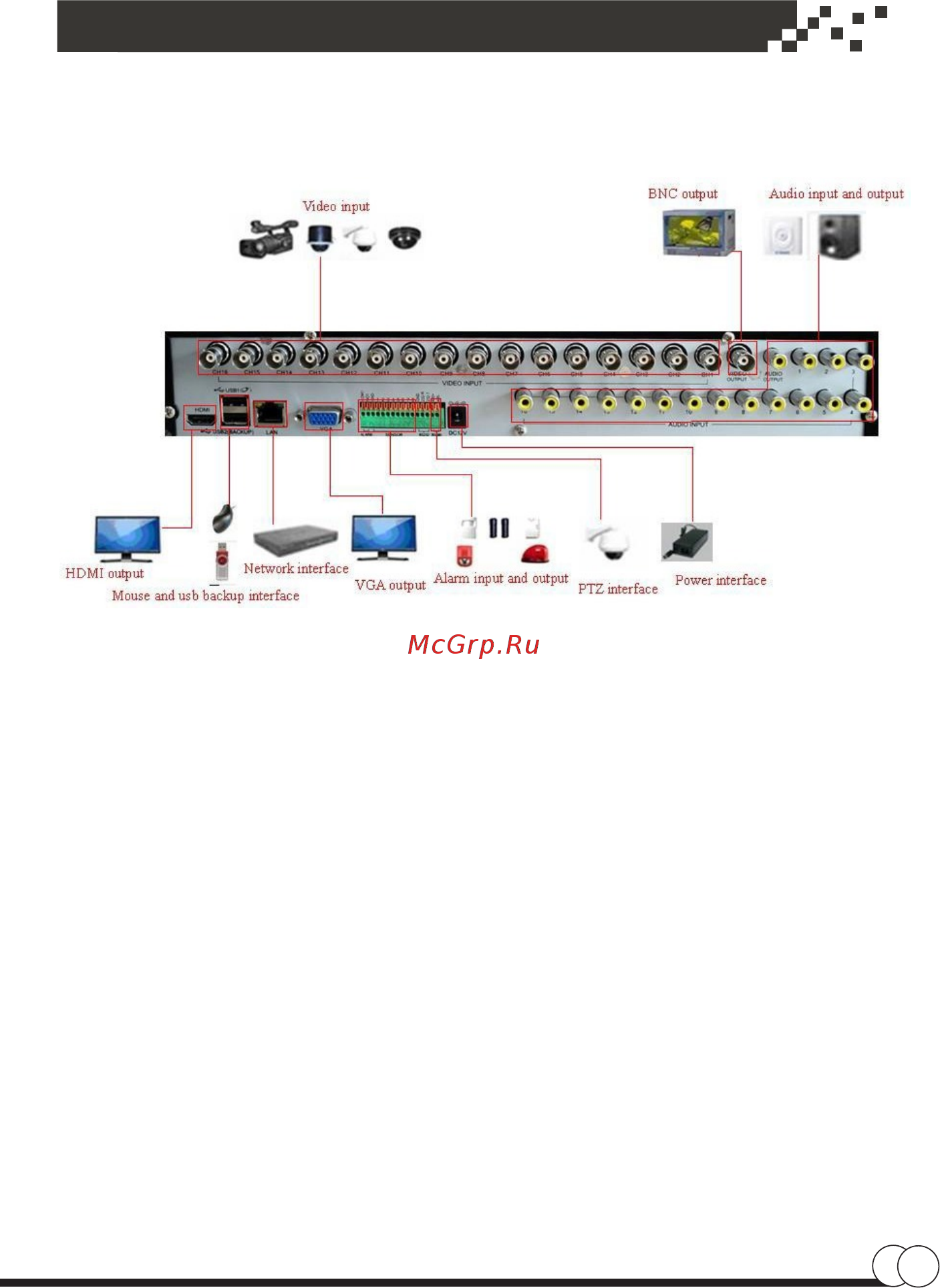

Рис.2.1. Карта возможных подключений.

А. Аналоговый видеосигнал: порт видеовхода BNC. Требования к

входному сигналу PAL / NTSC BNC (1.0 В, 75Ω).

Видеосигнал должен соответствовать государственному стандарту,

который имеет высокое отношение сигнал-шум, низкие аберрации и

низкий уровень помех. Изображение должно быть четким и имееть

естественные цвета с соответствующей яркостью.

B. Видео сети высокой четкости сигнала: видео сеть HD, порт RJ45

является входным портом, сигнал поступает от другого сетевого

видеоустройства (например, IP-камеры или другого DVR). Для этого

нужно правильно сконфигурировать номер канала и режим

переключения.

2.6 Подключение аудио и видео входа и выхода

2.6.1 Подключение видеовхода
