PROXISCCTV POE-412m Инструкция по эксплуатации онлайн

Основные характеристики.

* Поддержка спецификаций 802.3, IEEE802.3u и IEEE802.3ab.

* POE

порт

10/100

Мб/с

Rj45

самоадаптивный, порт uplink 10/100Мб/с Rj45 самоадаптивный либо

+SFP оптический порт.

Все порты поддерживают auto-MDI/MDIX.

Поддержка 1.16K MAC адресов.

Поддержка настройки EEPROM

* Поддержка режима IEEE802.3AF/AT.

*Все порты имеют защиту от перенапряжения до 2.6КВ и дистанцию передачи до 250м.

Поддержка stack и QOS.

* Скорость передачи данных распознается автоматически.

*Все порты поддерживают IEEE802.3x полудуплекс с flow control и дуплекс c

back pressure

Имеет архитектуру предотвращающую блокировку устройства, обеспечивает максимальную

скорость передачи, используя фильтрацию пакетов.

Поддержка таблицы MAC адресов, автоматически настраивает скорость и режим передачи.

* Светодиодная индикация питания, линка и активной передачи позволяет легко определять

и устранять неисправности.

* Стандартный дизайн корпуса, хорошая вентиляция, надежная и стабильная работа устройства.

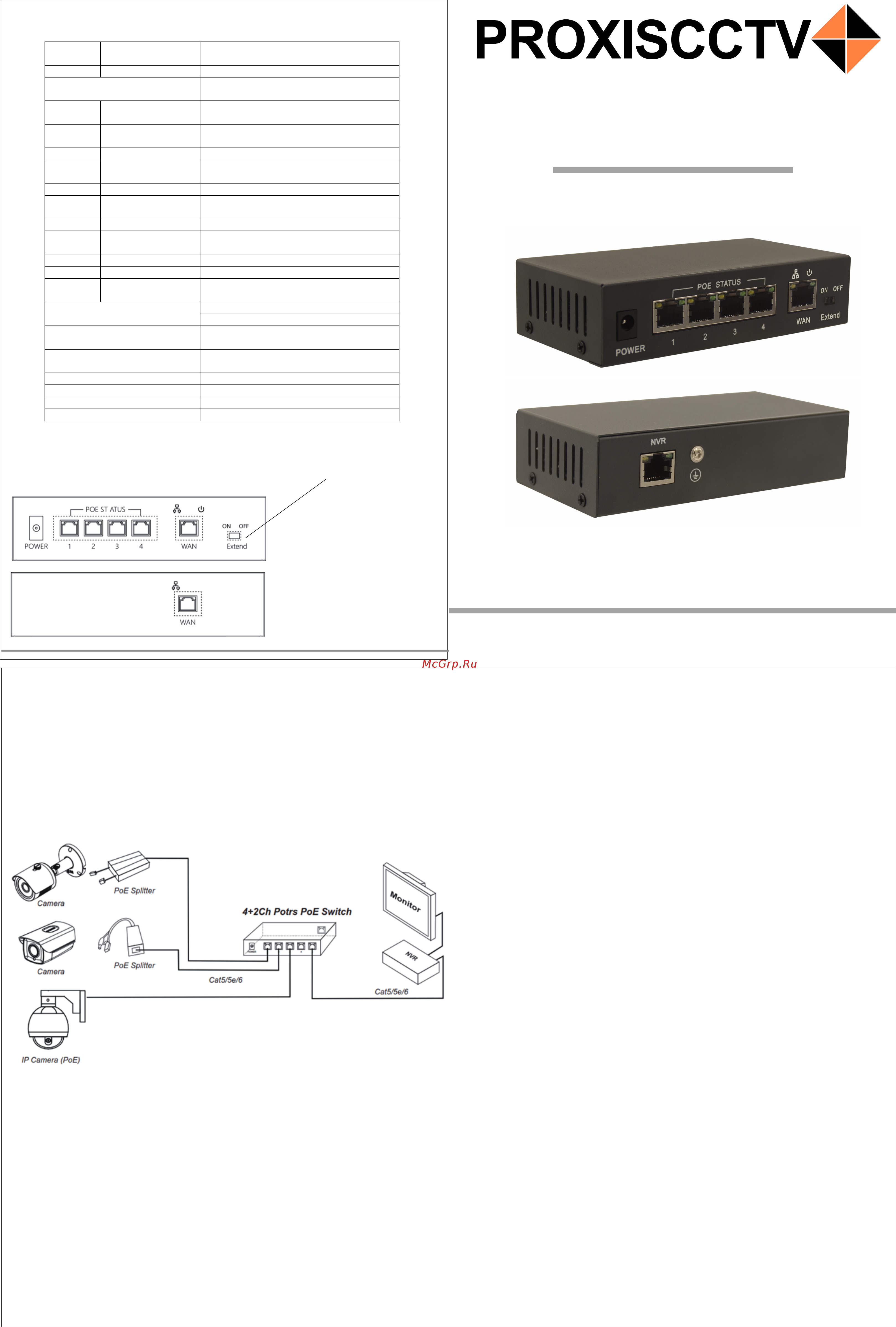

4.Схема подключения устройства

Линия питания

Линия передачи

данных

WiFi роутер

Линия передачи

данных и питания

POE сплиттер

Стандартный POE свич

POE-412m

Подключение

Спецификация

краткое руководство

IP телефон

IP POE камера

камера без POE

монитор

NVR

видеорегистратор

модем

ресивер

Питание Адаптер

Вход： 110-240В переменное 50-60Гц

Выход： 48-52В постоянное

Мощность 60Вт

Защита от помехи

Несимметричная： +-4КВ

Симметричная： +-1КВ

Сеть Порт LAN 1 ~ 4 :10/100 Мб/с PoE

Ethernet LAN порты

Порт WAN WAN порт:10/100 Мб/с

Ethernet WAN порт

Дистанция 100м

Переключатель OFF: 1~4 порты 100м

Переключатель ON: 1~4 порты 250м

Кабель Cat5/5e/6 , IEEE802.3/10BASE-T

Сетевой стандарт IEEE802.3x Flow Control

IEEE802.3af

Размер кадра 1536 байт

Таблица MAC

адресов

Общий битрейт 1Гб/с

Стандарт PoE IEEE802.3af

Задействованные

пары

4/5+ ; 7/8-

Светодиодная индикация 1-4 порты, зеленый - подается PoE

1-4 порты, желтый – обмен пакетами

Рабочие условия 0

С ~ 55

влажн. 10%-90% без конденсата

Условия хранения -40

С ~ 70

влажн. 5%-95% без конденсата

Размеры 132*66*32 мм

Материал SECC

Цвет Темно-серый

Наработка на отказ > 30000 часов

1-4 порты (LAN): 10/100 Мб/с PoE Ethernet

5 порт (WAN): 10/100 Мб/с Ethernet

6 порт (WAN): 10/100 Мб/с Ethernet

Светодиодная индикация

1-4 порты, зеленый -

подается питание по PoE

1-4 порты, желтый –

обмен информационными

пакетами

переключатель дальности

передачи данных и питания

Для обеспечения нормальной работы и срока службы

коммутатора соблюдайте следующие меры предосторожности.

Пожалуйста, установите оборудование в хорошо

проветриваемом помещении. Не закрывайте вентиляционные

отверстия.

Не устанавливайте оборудование под прямыми солнечными

лучами или рядом с нагревательным устройством.

Предусмотрите для оборудования достаточно места

(более 10 см от корпуса), чтобы позволить устройству

правильно рассеивать тепло.

Не устанавливайте устройство в местах, подверженных

воздействию влаги, пыли или сажи.

Пожалуйста, держите оборудование в месте лишенном

вибрации. Исключите возможность падения устройства.

Не кладите на устройство тяжелые предметы.

Не допускайте попадания жидкости на устройство и не ставьте

на устройство емкости с жидкостью.

Интерфейсные кабели устройства не должны

непосредственно соседствовать с силовыми кабелями для

предотвращения перенапряжения и перегрузки по току,

вызванного молнией.

Используйте адаптер питания, входящий в комплект поставки.

Не используйте другие адаптеры питания, не

рекомендованные производителем. Напряжение сети должно

соответствовать диапазону входного напряжения.

Не разбирайте устройство самостоятельно.

Пожалуйста, транспортируйте, используйте и храните

оборудование в пределах допустимой влажности и диапазоне

температур.

Подключение системы желательно осуществлять в следующем порядке:

1.Сделайте все необходимые соединения патчкордами (компьютеры и прочие

сетевые устройства).

2.Подключите адаптер питания к устройству. Подключите другой конец

адаптера питания к внешней розетке переменного тока.

3.Включите устройства, подключенные к коммутатору. Проконтролируйте

светодиодные индикаторы. Установка завершена.

PoE-412m - это неуправляемый коммутатор с подачей питания по витой паре

Ethernet и не предусматривает какой-либо настройки.

Данное устройство может удовлетворять потребностям в электропитании для

сетевой точки доступа, IP-камеры и IP-телефона. Передача питания и данных

использует витую пару 5 категории. Устройство может обеспечивать передачу

питания и данных на расстояние не более 250 метров, что исключает из

проекта проводку электропитания, сокращает инженерное время, экономит

средства заказчика.

Производитель обновит содержание данного руководства в соответствии с

улучшением функционала устройства. Обновление руководства происходит

без уведомления клиента, но оперативно выкладывается на сайт

производителя.

Предостережения

www.esocctv.ru
