MDC-i4060-8 и MDC-i4060W-8 Руководство пользователя, Часть 1

2. ОПИСАНИЕ

2.1. ЛИЦЕВАЯ СТОРОНА

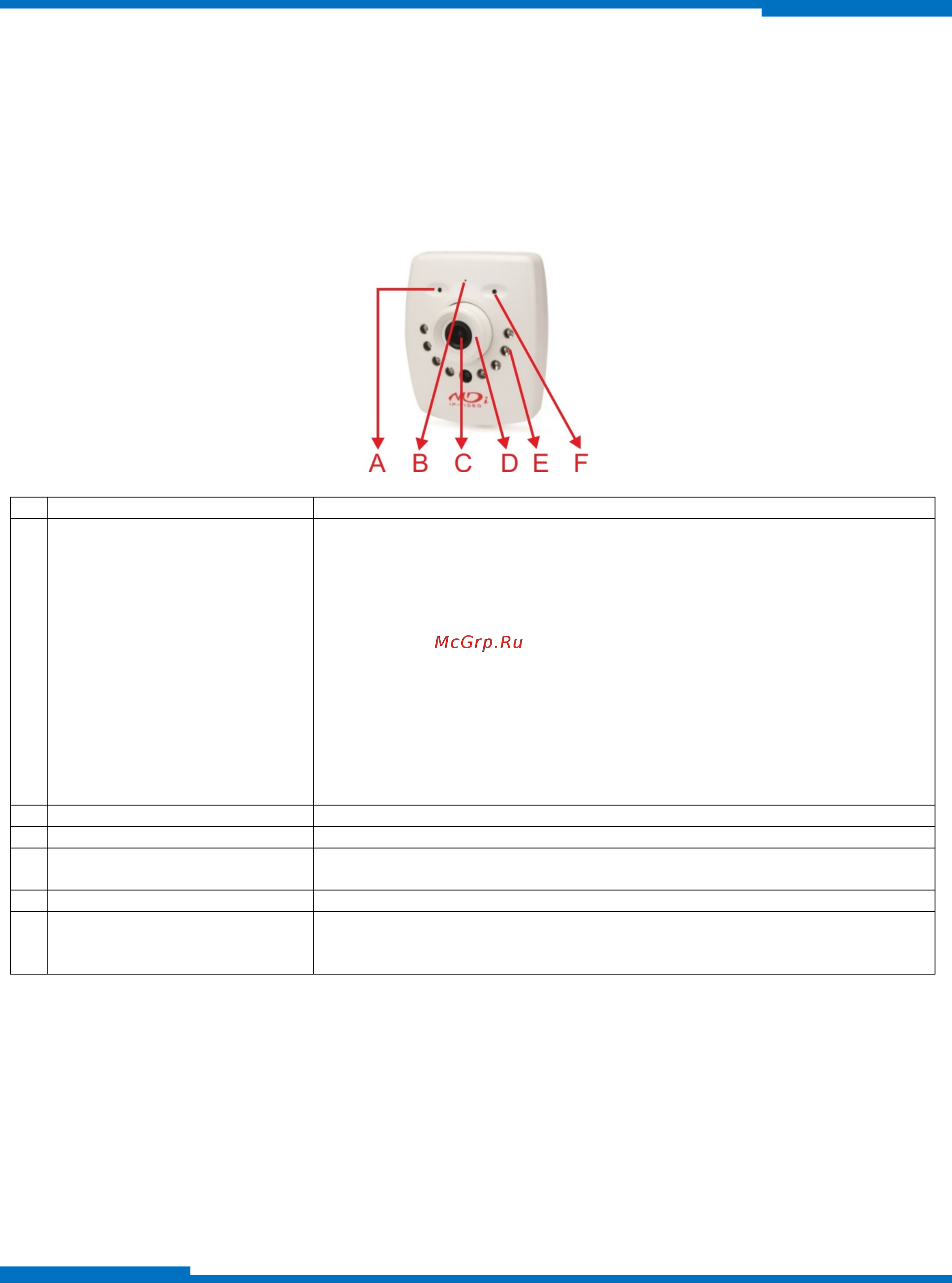

Рисунок 2: Лицевая сторона

УЗЕЛ

ОПИСАНИЕ

СВЕТОДИОД ПИТАНИЯ

(КРАСНЫЙ / ЗЕЛЕНЫЙ)

КРАСНЫЙ СВЕТОДИОД – ПИТАНИЕ (включается при подаче питания)

ЗЕЛЕНЫЙ СВЕТОДИОД – СОСТОЯНИЕ (включается после

завершения настройки IP, настройки для uPnP, сомтри руководство

для uPnP)

Установка UPNP

1) мигает каждую секунду (выключен/включен через 1 сек) → может

обмениваться данными с логическим элементом допуска и настройки IP

2) мигает каждую 1/4 секунды (выключен/включен через 1/4 сек) → доступен

интернет (возможно требуется настройка DNS)

3) мигает каждую 1/16 секунды (выключен/включен через 1/16 сек) →

распределение портов завершено (открыт доступ извне)

4) постоянно горит → проверка доступа с IP CCTV DNS сервера на MD

завершена (завершена настройка IPCCTVDNS сервера, проверка доступа

возможна только если активирован IP)

(Если IPCCTVDNS настройка отключена, светодиод горит постоянно)

МИКРОФОН

Микрофон для передачи аудио сигнала

ОБЪЕКТИВ

Установленный в корпусе объектив

НАПРАВЛЯЮЩАЯ ДЛЯ

ОБЪЕКТИВА

Облегчает фокусировку линз

ИК ПОДСВЕТКА

8 ИК-диодов

СВЕТОДИОД LAN (Tx/Rx)

(КРАСНЫЙ / ЗЕЛЕНЫЙ)

КРАСНЫЙ СВЕТОДИОД – LAN TX/RX (выключается при передаче

данных)

ЗЕЛЕНЫЙ СВЕТОДИОД – LAN LINK (при подключении кабеля)

Таблица 4: Описание лицевой стороны

MICRODIGIAL Inc.
