7 MICRODIGITAL INC.

2. ОПИСАНИЕ MDC-i4240

2.1. ВИД СПЕРЕДИ MDC-i4240

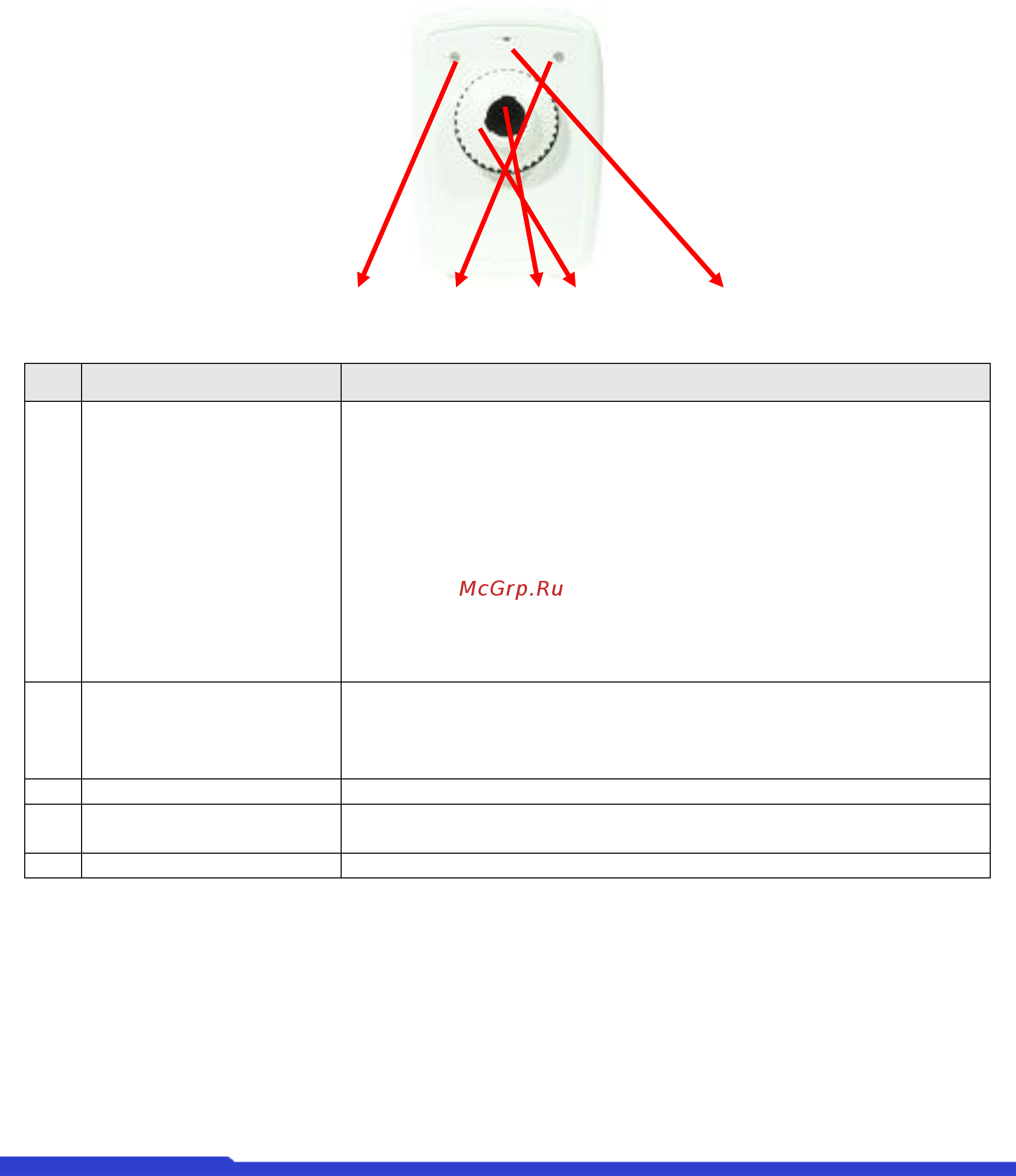

Рисунок 2. Вид спереди MDC-i4240

A B C D E

НАИМЕНОВАНИЕ

ОПИСАНИЕ

ИНДИКАТОР

ПИТАНИЯ

(КРАСНЫЙ/

ЗЕЛЕНЫЙ)

КРАСНЫЙ ИНДИКАТОР – ПИТАНИЕ (включено)

ЗЕЛЕНЫЙ ИНДИКАТОР – СОСТОЯНИЕ (включен в случае

завершения назначения IP, назначение uPnP. См. руководство

к uPnP)

Назначение UPNP

1) мигает каждую секунду (выкл. и вкл. через 1 сек.)--> соединение

со шлюзом с назначением IP

2) мигает каждые 1/4 сек. (выкл. и вкл. через 1/4 сек.) --> Интернет

доступен (необходимо назначение DNS)

3) мигает каждые 1/16 сек (выкл. и вкл. через 1/16 сек.) -->

Сопоставление портов завершено (возможен внешний доступ)

ИНДИВАТОР

LAN(Tx/Rx)

(КРАСНЫЙ/

ЗЕЛЕНЫЙ)

КРАНЫЙ ИНДИКАТОР – LAN TX/RX(turned off when transmitting

data)

ЗЕЛЕНЫЙ ИНДИКАТОР – ПОДКЛЮЧЕНИЕ К LAN (когда

кабели соединены)

ОБЪЕКТИВ

Объектив для монтажа на плате

НАПРАВЛЯЮЩАЯ

ОБЪЕКТИВА

Помогает легко навести фокус

МИКРОФОН

Звуковая связь

Таблица 3. Описание вида спереди MDC-i4240
