9 MICRODIGITAL Inc.

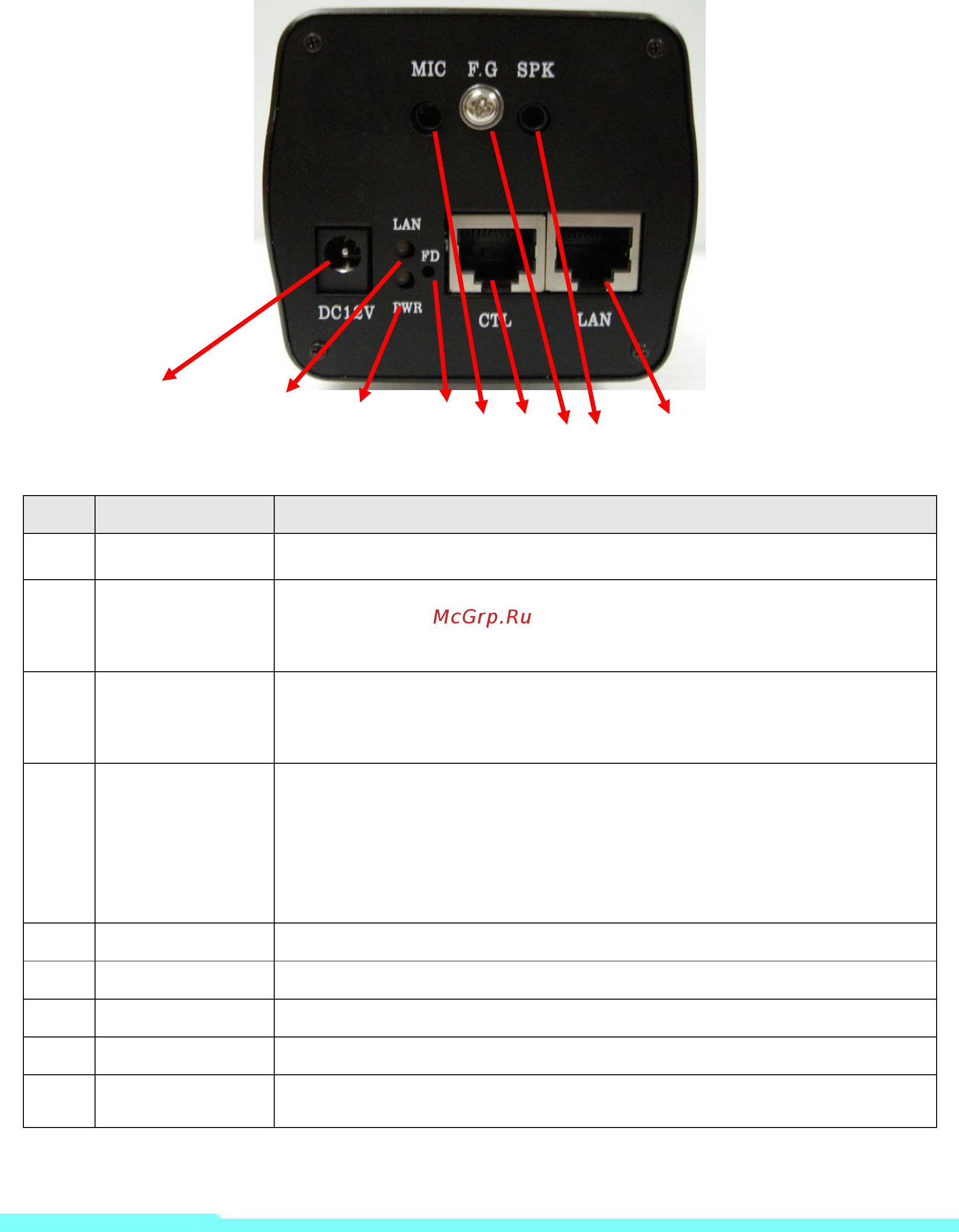

2.2. Вид сзади MDC-i4250C, MDC-i4250CTD

Рисунок 3. Вид сзади MDC-i4250C, MDC-i4250CTD

A B C D E F G H I

Наименование

Описание

Подключение

питания

Порт подвода мощности 12 В пост. тока

Индикатор

LAN(Tx/Rx

(красный

/зеленый)

Красный индикатор – LAN TX/RX(мигает при передаче данных.

Зеленый индикатор – LAN LINK(мигает при физическом

подключении сети.)

Индикатор

питания

(красный

/зеленый)

Красный индикатор – мигает при наличии питания.

Зеленый индикатор – мигает при назначении IP.

Заводская

настройка

С помощью данной кнопки восстанавливаются заводские настройки

системы, особенно, если пользователь забыл пароль или в случае

ошибки.

- после перезагрузки системы два раза раздастся сигнал зуммера;

- нажимайте кнопку FD в течение 5~10 пока не три раза не

раздастся короткий сигнал. ACT LED должен мигать. По завершении

система автоматически перезагрузится.

MIC

Аудио вход 1 кн

CTL

Порт CTL (RS-485, RS-232, DI, DO)

Заземление

Подключение заземления

SPEAKER

Аудио выход 1 кн

LAN

Разъем LAN Connector

Таблица 4. Описание вида сзади MDC-i4250C, MDC-i4250CTD
