MDC- i6221TDN-66H User’s Manual Part 1

9 Micro Digital INC.

2.2. Внутренние части MDC-i6221TDN-66H

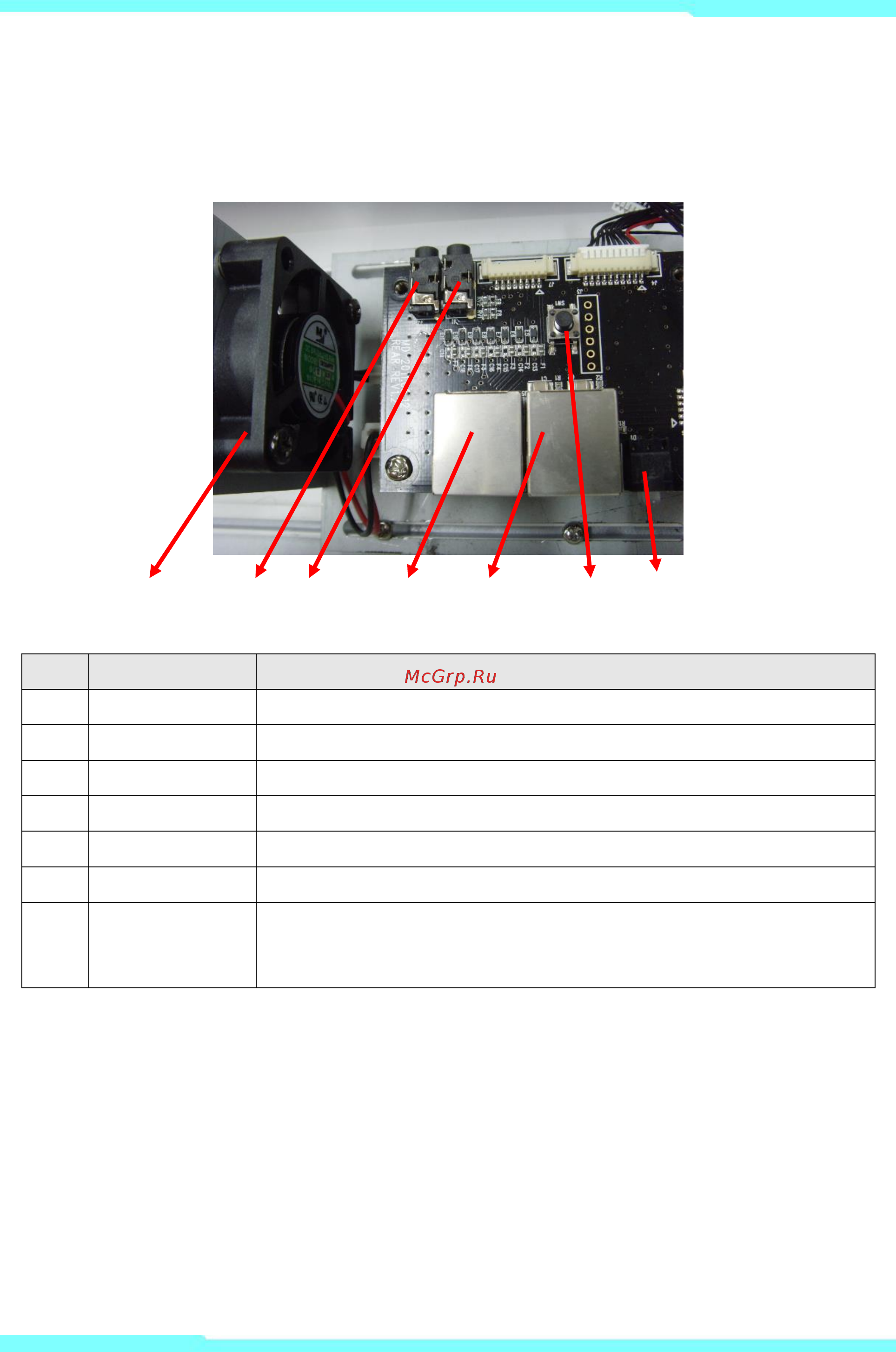

Рисунок 3. Внутренние части MDC-i6221TDN-66H

A B C D E F G

Наименование

Описание

ВЕНТИЛЯТОР

УСИЛИТЕЛЬ

1 канал аудио-выход

МИКРОФОН

1 канал аудио-вход

CTL

Порт CTL (RS-485, RS-232, DI, DO)

LAN

Разъем LAN

ВЫКЛЮЧАТЕЛЬ

Сброс, 10 сек PUSH

Светодиод LAN

(Tx/Rx) (красный

/зеленый)

Красный светодиод – LAN TX / RX (свет мигает при передаче

данных в локальной сети).

Зеленый светодиод - LAN LINK (свет мигает при наличии

физического подключен.)

Таблица 4. Описание внутренних частей панели MDC-i6221TDN-66H
