инструкция по эксплуатации станка JET серии ZH
11
ное выставление по центру цилиндрических де-
талей.
7.6 Вращающийся центр
Центр крепится в пиноли задней бабки и должен
обязательно использоваться при частоте вра-
щения более 200 об/мин.
Чтобы извлечь центр, полностью открутите на-
зад пиноль задней бабки.
7.7 Подвижный и неподвижный люнеты
Неподвижный люнет
Неподвижный люнет служит преимущественно
для поддержки длинных заготовок и обеспечи-
вает их надежную обработку без вибраций.
Неподвижный люнет крепится на станине стан-
ка с помощью специальной плиты с нижним за-
цеплением.
Установите сухари без зазора на заготовку, не
зажимая ее.
Во время обработки необходимо хорошо сма-
зывать сухари.
Подвижный люнет
Подвижный люнет устанавливается на про-
дольном суппорте и таким образом повторяет
движение токарного резца. Он предотвращает
упругий отжим длинных и тонких заготовок под
давлением токарного резца.
Установите сухари без зазора на заготовку, не
зажимая ее.
Во время обработки необходимо хорошо сма-
зывать сухари.
7.8 Снятие мостика направляющих станка

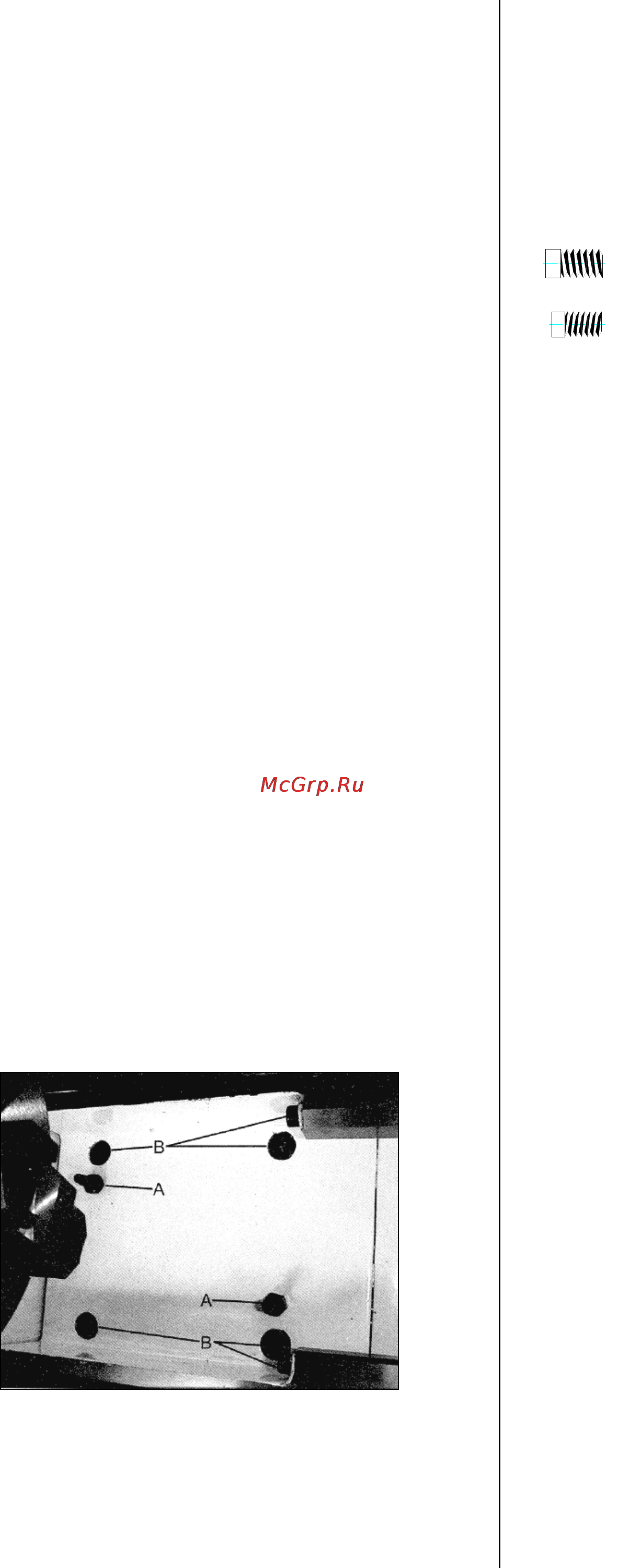

Вытащите конические штифты (А, Рис. 21) по-
средством подтягивания гаек.
Удалите винты (В).
Теперь мостик направляющих может быть снят.
Рис. 21
Очистите основательно все контактирующие
поверхности перед обратной установкой мости-
ка.
Скрутите гайки с конических штифтов и прочно
закрепите их легкими ударами молотка.
Затяните винты, накрутите гайки.
7.9 Установка подачи и шага резьбы
Для установки шага резьбы и способа подачи
используются 4 рукоятки 1, 23, 22 и 20.
Рукоятка 1 служит для выбора направления
резьбы. Из-за муфты свободного хода фартука
подача нужна только для нарезания правой
резьбы.
правая резьба, подача
левая резьба, без подачи
Рукоятка 23 служит для выбора типа резьбы.
Также можно регулировать скорость подачи.
t ------ для метрической резьбы
n ------ для дюймовой резьбы
m ------ для модульной резьбы
DP ------ для питчевой резьбы
“-Ц-”------ прямое включение ходового винте (не
при помощи коробки передач)
Рукоятка 22 служит для выбора шага и подачи.
Рукоятка 20 служит для увеличения шага и по-
дачи.
I, II, III, IV: привод шпинделя для нарезания
резьбы.
A, B, C, D: привод ходового вала для подачи
Отношение:
I: II:III:IV = A:B:C:D = 1:2:4:8
Если в таблице нет резьбы, которую необходи-
мо нарезать, поступайте следующим образом:
Рукоятка 23 в положении “-Ц-”
Рукоятка 20 в положении “IV”,
Для прямого привода ходового винта.
Смените шестерни в соответствии с необходи-
мым шагом резьбы.
Указания по технике безопасности для рабо-
ты на станке:
Перед пуском станка проверяйте, все ли под-
вижные детали смазаны.
Рукоятка пуска должна быть установлена в ну-
левое положение.
Нажмите на кнопку подачи напряжения, заго-
рится контрольная лампочка. Теперь станок
можно запускать.
Проверьте систему привода, функции и регули-
ровки станка.
Перед пуском станка проверьте все обслужи-
вающие рукоятки.
