инструкция по эксплуатации станка JET серии ZH
13

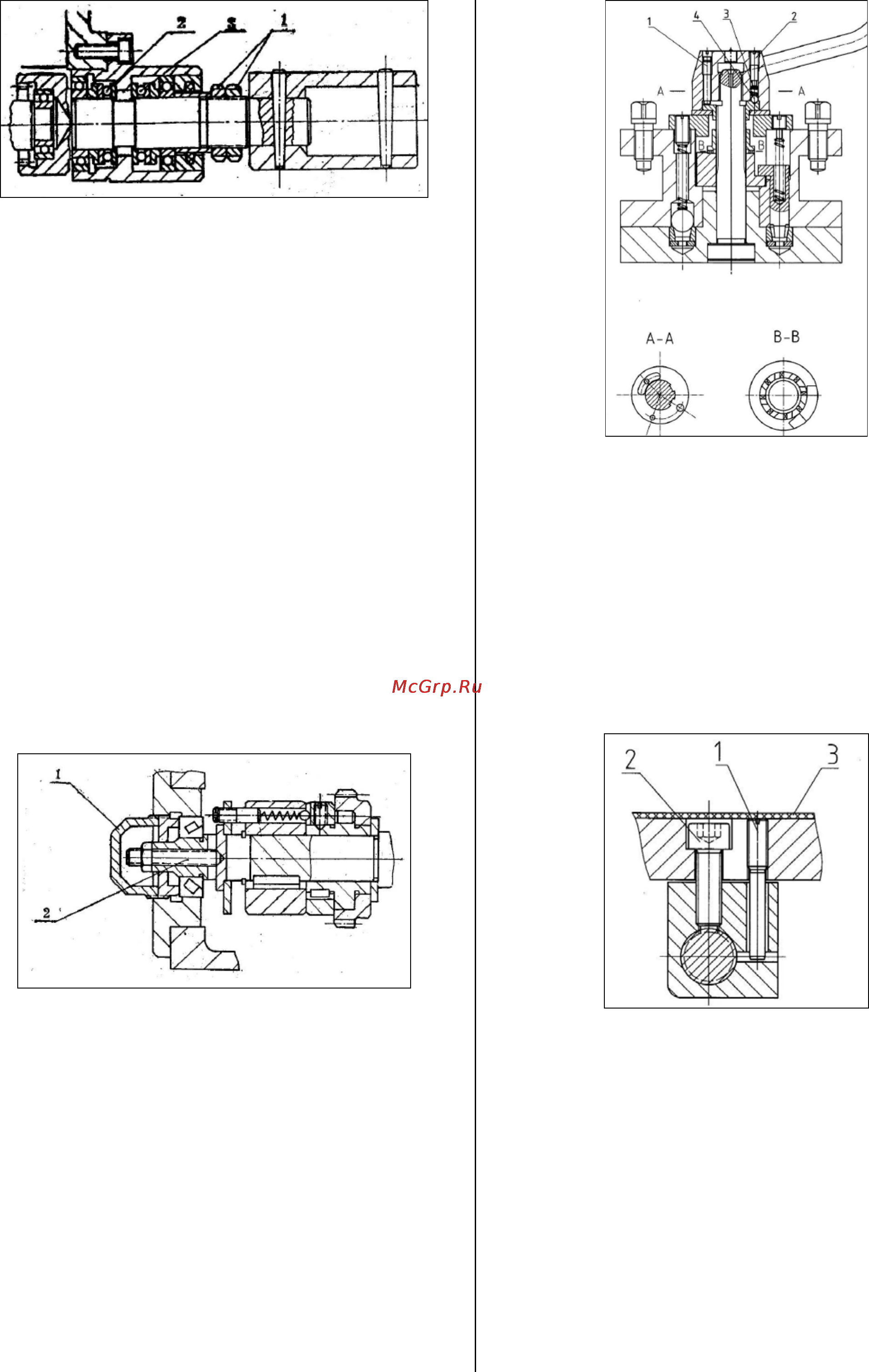

Рис. 10
Фартук суппорта:
Мощность идет от вала подачи к фартуку суп-
порта, через регулируемую предохранительную
муфту к червячному валу и через переключаю-
щую муфту к продольной или поперечной пода-
че.
Для работы функции быстрого перемещения
червячный вал оснащен муфтой свободного хо-
да.
При отключении функции быстрого перемеще-
ния автоматически переключается нормальный
режим подачи.
Регулируемая предохранительная муфта
подачи:
Для регулировки предохранительной муфты
снимите крышку корпуса (1, Рис. 11).
Ослабьте контргайку и установите крутящий
момент провертывания на винте (2).
Не блокируйте сцепление, иначе защитная
функция не сработает и станок может быть по-
врежден.
Рис. 11
Четырехпозиционный резцедержатель:
При ослаблении зажимной рукоятки позициони-
рующий штифт поднимается и можно отрегули-
ровать положение резцедержателя.
Если при смене инструмента резцедержатель
не входит в зацепление необходимым образом,
отрегулируйте положение силу натяжения пру-
жины фиксатора (2, Рис. 12).
Если резцедержатель слишком сильно отклоня-
ется, отрегулируйте винт.
Чтобы снять резцедержатель, открутите винты 1
и 2, а также снимите пружины 3 и 4.
Теперь можно снять зажимную рукоятку и рез-
цедержатель.
Рис. 12
Поперечный суппорт:
Для устранения осевого зазора поперечного
суппорта:
- снимите защитный кожух (3, Рис. 13).
- ослабьте установочный винт (1) ходовой гайки
поперечного суппорта.
- затяните винт с внутренним шестигранником
(2) до упора.
- снова зафиксируйте установочный винт.
- снова установите защитный кожух.
Рис. 13
Направляющие типа «ласточкин хвост» на по-
перечном и верхнем суппорте регулируются при
помощи клиновых планок.
Задняя бабка:
Для межцентровой обточки конусов удлиненной
формы возможно поперечное перемещение
задней бабки.
Ослабьте установочные винты (2, Рис. 15).
Отрегулируйте поперечное перемещение при
помощи винта (1, Рис. 16).
