Supreme Resolution 3D-DNR Day & Night Color CameraSupreme Resolution 3D-DNR Day & Night Color Camera
МОНТАЖМОНТАЖ

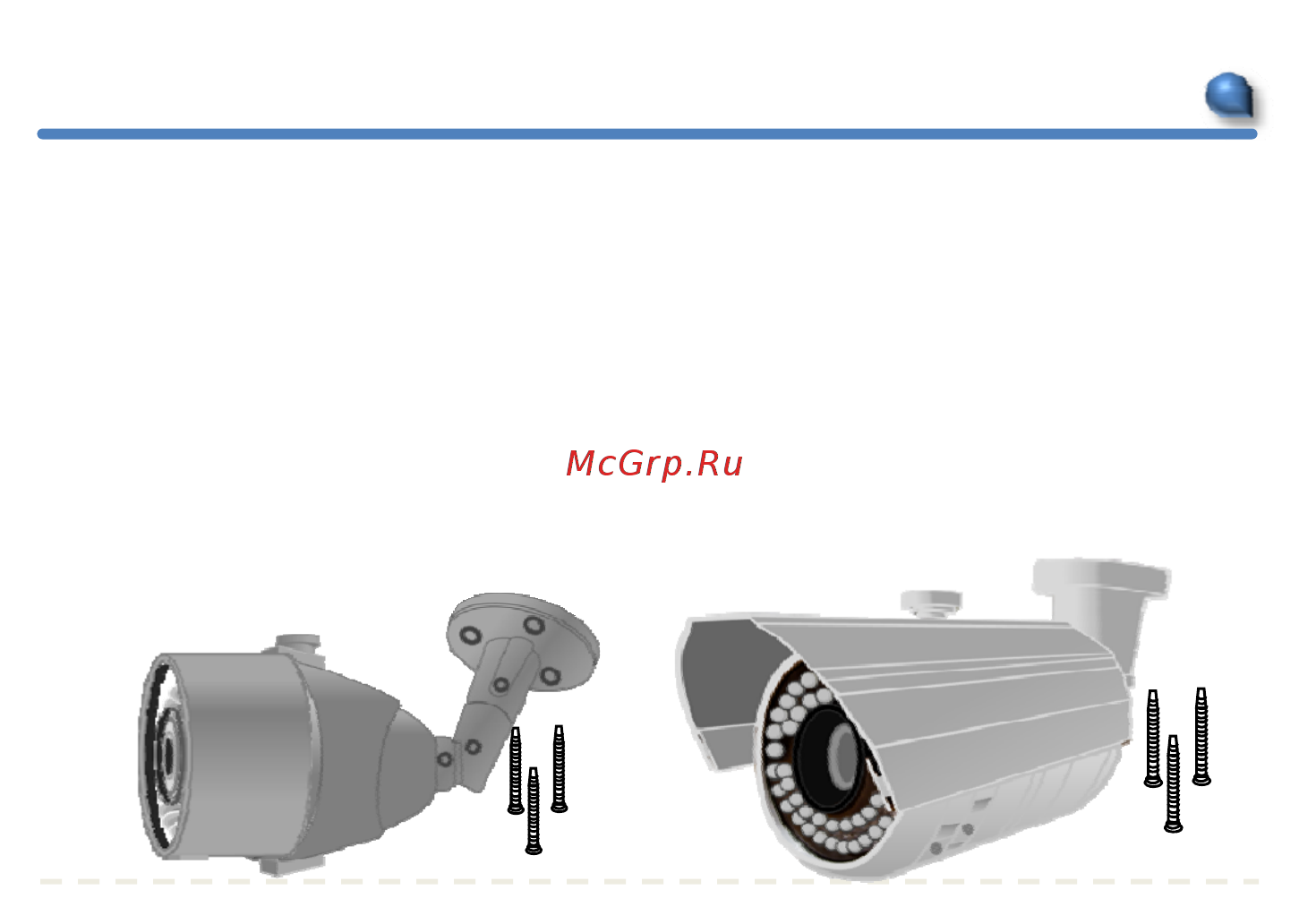

В кронштейне имеются три монтажные отверстия, поэтому устройство можно установить на
потолке, стене, изгороди.
Закрепите камеру на кронштейне.
Перед подключением видео кабеля и кабеля питания ознакомьтесь с информацией ниже.
Источник питания (адаптер: 12 В постоянного тока)
Во избежание возгорания или получения электротравмы следует использовать
UL
1212
Во
избежание
возгорания
или
получения
электротравмы
следует
использовать
UL
-
источники питания.
Импеданс монитора.
Установите переключатель импеданса в стандартное положение 75 Ом.
При выборе высокого импеданса изображение становится размытым. В этом случае
проверьте положение переключателя импеданса монитора.
Направление камеры регулируется с помощью поворота и наклона.
Внимание! Во избежание расплывания изображения нельзя направлять камеру прямо на
источник сильного света.
