![Microdigital MDC-6220Z27-116H [5/32] Монтаж монтаж](/views2/1618260/page5/bg5.png)
Super High Resolution
Night Vision Camera
Super High Resolution
Night Vision Camera

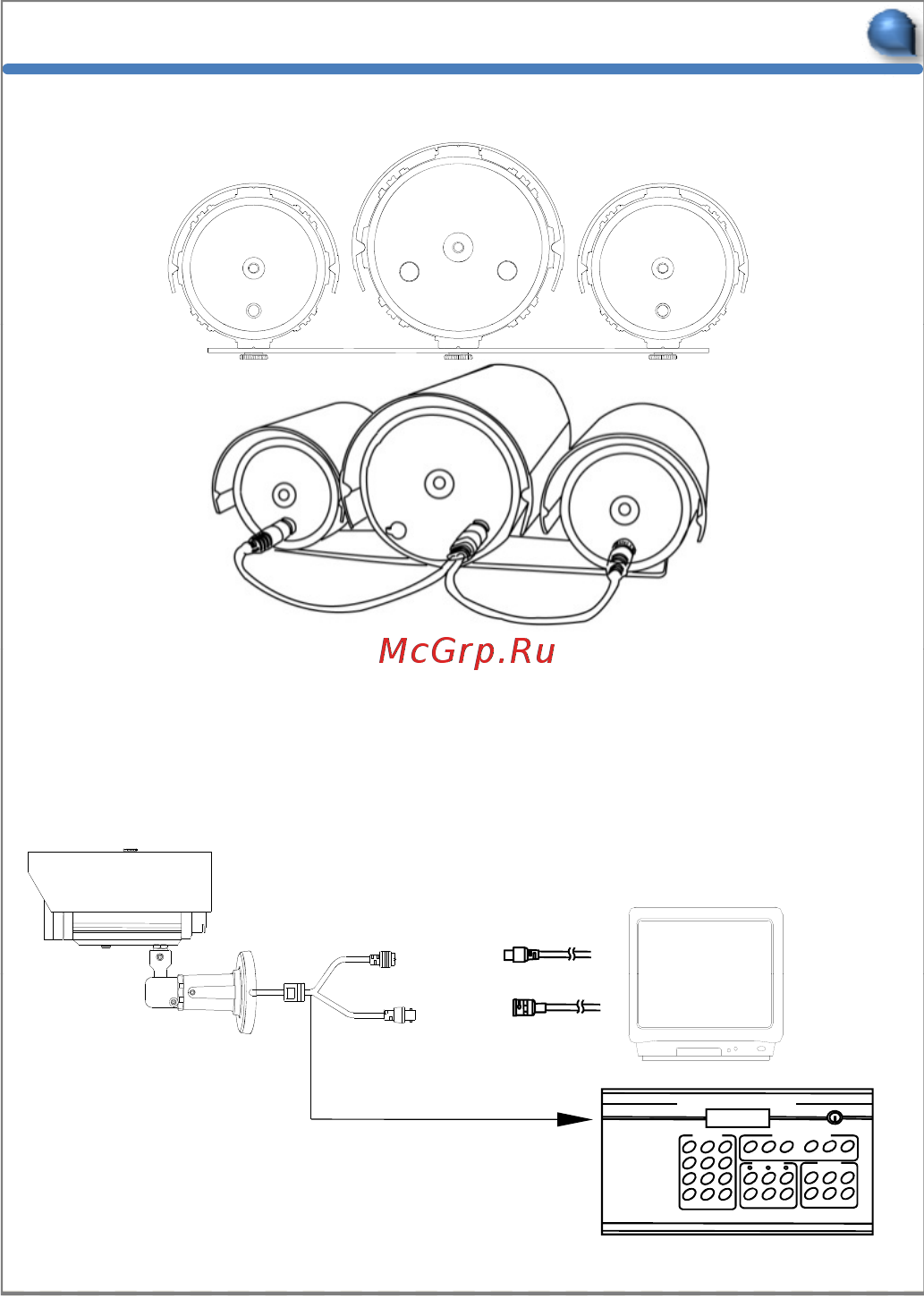

МонтажМонтаж
Изделие и подсветка
44
BA
C
C
D
Подключение кабеля
РОЗЕТКА
КАБЕЛЯ
РЕГУЛИРУЕМ.
АДАПТЕР 12 В
ПОСТ. ТОКА
МОНИТОР
A. Пульт ДУ/дополнительный выход видео.
B. Разъем управления для левого и для правого прожектора
C. Разъем управления прожектора
D.Кабель с разъемами mini-din
ЗЕЛЕНЫЙ: COM
БЕЛЫЙ: ЗУМ
СИНИЙ: ФОКУС
ОРАНЖЕВЫЙ: 485 (+)
СЕРЫЙ: 485 (-)
External Controller
CAMERA SETUP
SETUP
78
0
9
45
6
123
ВНЕШНИЙ КОНТРОЛЛЕР
BNC ВИДЕО
РОЗЕТКА
ВИДЕО ВХОД
МОНИТОР
