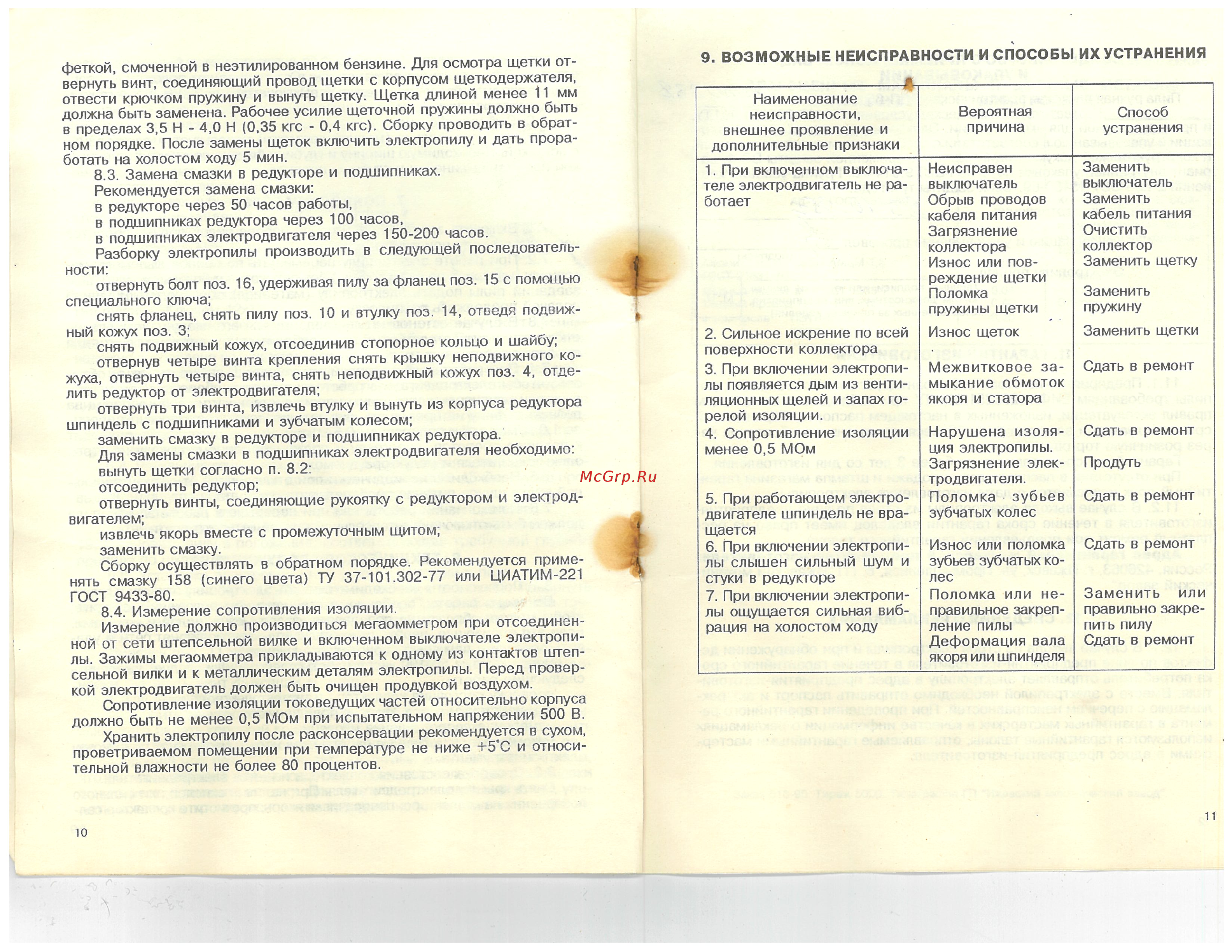

феткой смоченной в неэтилированном бензине Для осмотра щетки от вернуть винт соединяющий провод щетки с корпусом щеткодержателя отвести крючком пружину и вынуть щетку Щетка длиной менее 11 мм должна быть заменена Рабочее усилие щеточной пружины должно быть в пределах 3 5 Н 4 0 Н 0 35 кгс 0 4 кгс Сборку проводить в обрат ном порядке После замены щеток включить электропилу и дать прора ботать на холостом ходу 5 мин 8 3 Замена смазки в редукторе и подшипниках Рекомендуется замена смазки в редукторе через 50 часов работы в подшипниках редуктора через 100 часов в подшипниках электродвигателя через 150 200 часов Разборку электропилы производить в следующей последователь ности отвернуть болт поз 16 удерживая пилу за фланец поз 15 с помощью специального ключа снять фланец снять пилу поз 10 и втулку поз 14 отведя подвиж ный кожух поз 3 снять подвижный кожух отсоединив стопорное кольцо и шаиоу отвернув четыре винта крепления снять крышку неподвижного ко жуха отвернуть четыре винта снять неподвижный кожух поз 4 отде лить редуктор от электродвигателя отвернуть три винта извлечь втулку и вынуть из корпуса редуктора шпиндель с подшипниками и зубчатым колесом заменить смазку в редукторе и подшипниках редуктора Для замены смазки в подшипниках электродвигателя необходимо вынуть щетки согласно п 8 2 отсоединить редуктор отвернуть винты соединяющие рукоятку с редуктором и электрод вигателем извлечь якорь вместе с промежуточным щитом заменить смазку Сборку осуществлять в обратном порядке Рекомендуется приме нять смазку 158 синего цвета ТУ 37 101 302 77 или ЦИАТИМ 221 ГОСТ 9433 80 8 4 Измерение сопротивления изоляции Измерение должно производиться мегаомметром при отсоединен ной от сети штепсельной вилке и включенном выключателе электропи лы Зажимы мегаомметра прикладываются к одному из контактов штеп сельной вилки и к металлическим деталям электропилы Перед провер кой электродвигатель должен быть очищен продувкой воздухом Сопротивление изоляции токоведущих частей относительно корпуса должно быть не менее 0 5 МОм при испытательном напряжении 500 Ь Хранить электропилу после расконсервации рекомендуется в сухом проветриваемом помещении при температуре не ниже 5 С и относи тельной влажности не более 80 процентов 9 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ Наименование неисправности внешнее проявление и дополнительные признаки 1 При включенном выключа теле электродвигатель не ра ботает 2 Сильное искрение по всей поверхности коллектора 3 При включении электропи лы появляется дым из венти ляционных щелей и запах го релой изоляции 4 Сопротивление изоляции менее 0 5 МОм 5 При работающем электро двигателе шпиндель не вра щается 6 При включении электропи лы слышен сильный шум и стуки в редукторе 7 При включении электропи лы ощущается сильная виб рация на холостом ходу Вероятная причина Способ устранения Неисправен выключатель Обрыв проводов кабеля питания Загрязнение коллектора Износ или пов реждение щетки Поломка пружины щетки Заменить выключатель Заменить кабель питания Очистить коллектор Заменить щетку Износ щеток Заменить щетки Межвитковое за мыкание обмоток якоря и статора Сдать в ремонт Нарушена изоля ция электропилы Загрязнение элек тродвигателя Поломка зубьев зубчатых колес Сдать в ремонт Износ или поломка зубьев зубчатых ко лес Поломка или не правильное закреп ление пилы Деформация вала якоря или шпинделя Сдать в ремонт Заменить пружину Продуть Сдать в ремонт Заменить или правильно закре пить пилу Сдать в ремонт 11 ю
