Ezviz LC1 [4/6] Шаг 7
![Ezviz LC1 [4/6] Шаг 7](/views2/1618303/page4/bg4.png)
38

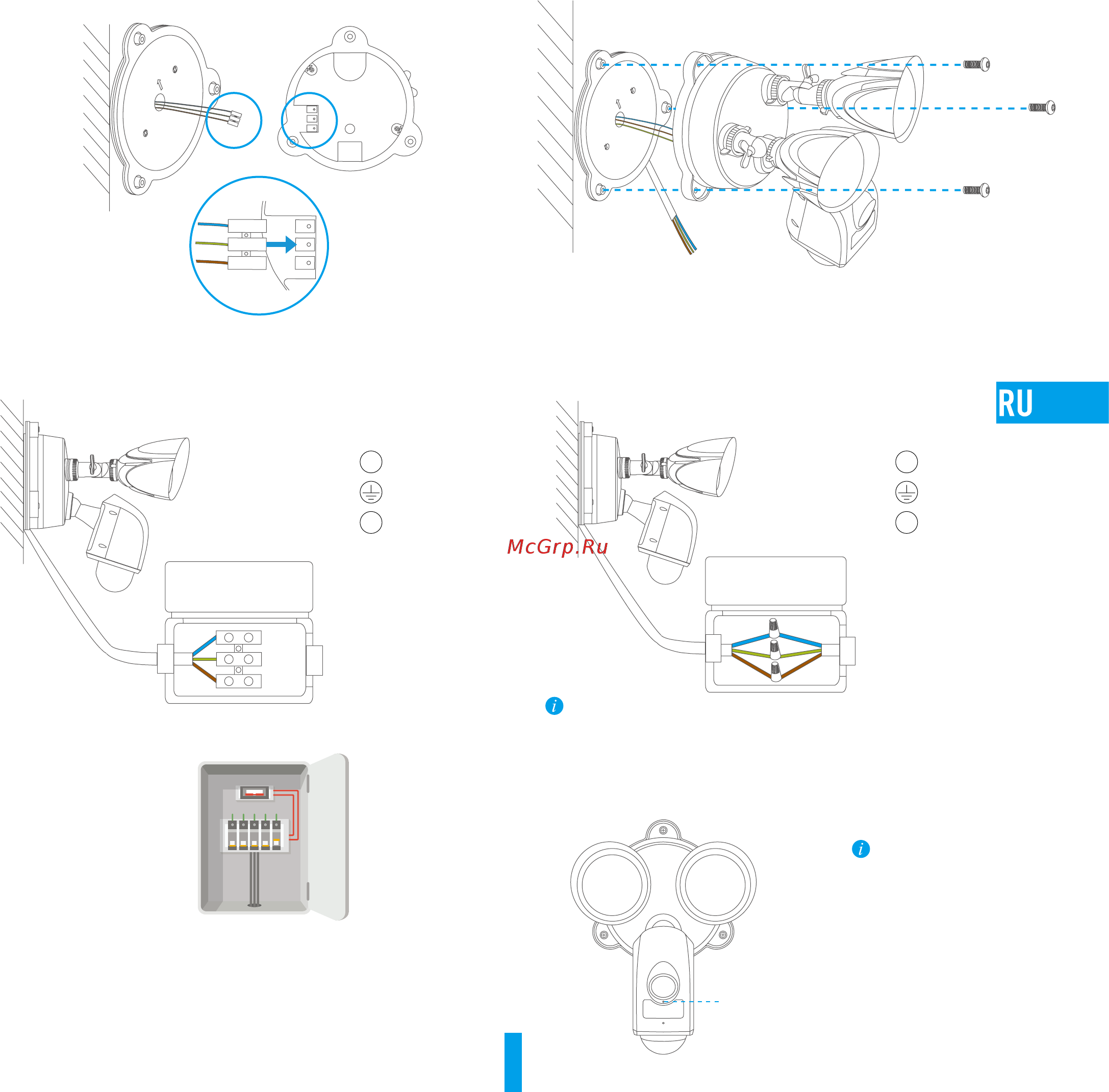

Шаг 4
Закрепите камеру видеонаблюдения с прожекторами на пластине основания
1. Снова подключите трехпроводной соединитель к камере
видеонаблюдения с прожекторами, как указано на рисунке. Прежде
чем продолжить, убедитесь, что он плотно прилегает к разъему.
UP
2. Закрепите на пластине основания камеру видеонаблюдения с
прожекторами при помощи шурупов основания.
UP
Шаг 5
Подключите трехпроводной соединитель основания к монтажной коробке.
1. Соедините каждый провод на пластине основания с проводом
монтажной коробки согласно цветовой маркировке (синий — синий,
желто-зеленый — желто-зеленый, коричневый — коричневый).
Монтажная коробка IP65
*Приобретается отдельно
2. Для специальной монтажной коробки допустимо
использовать проводной соединитель. В таком случае
провода необходимо соединять следующим образом:
Монтажная коробка IP65
*Приобретается отдельно
поместите концы каждой пары в соединитель, а затем плотно их скрутите.
Шаг 6
Включите подачу электропитания в цепи прожектора.
Шаг 7
Убедитесь, что камера видеонаблюдения с
прожекторами подключена к электропитанию
При первой подаче электропитания включаются прожекторы. Когда прожекторы
погаснут и светодиодный индикатор на передней панели камеры начнет мигать
синим цветом, камера видеонаблюдения будет готова к настройке.
Светодиодный индикатор
При подключении камеры
видеонаблюдения
с прожекторами к
переключаемой точке
электропитания, убедитесь,
что точка электропитания
включена и работает в
круглосуточном режиме.
L
Коричневый
Желто-зеленый
N
Синий
L
Коричневый
Желто-зеленый
N
Синий
Содержание
- Камера видеонаблюдения с прожекторами 2
- Комплект поставки 2
- Выкрутите 3 шурупа основания 3
- Отключите подачу электропитания автоматическим выключателем который размыкает цепь прожектора 3
- Отсоедините от пластины основания камеру видеонаблюдения с прожекторами 3
- При установке базовой пластины следите за тем чтобы стрелка рядом с надписью up вверх указывала вверх рекомендуемая высота установки 3 м над землей рекомендуемый размер сверла специальное сверло φ6 рекомендуемая глубина отверстия 40 43 мм 3
- Прикрепите пластину основания к стене 3
- Трехпроводной соединитель 3
- Установите камеру видеонаблюдения с прожекторами 3
- Шаг 3
- Шуруп основания 3
- Включите подачу электропитания в цепи прожектора 4
- Закрепите камеру видеонаблюдения с прожекторами на пластине основания 4
- Подключите трехпроводной соединитель основания к монтажной коробке 4
- Убедитесь что камера видеонаблюдения с прожекторами подключена к электропитанию 4
- Шаг 4
- Шаг 5 4
- Шаг 6 4
- Шаг 7 4
- Добавление в систему ezviz камеры видеонаблюдения с прожекторами 5
- Настройка камеры видеонаблюдения с прожекторами 5
- Создание аккаунта пользователя 5
- Инициализация карты памяти 6
- Приложение 6
- Установка карты памяти дополнительно 6
