B. Разъем питания 12V DC: Вставьте в этот разъем
блок батареек. Телескоп также может питаться
от автомобильного прикуривателя 12v DC с
помощью дополнительного адаптера
прикуривателя #607 или от обычной домашней
розетки 115v AC с помощью дополнительного
адаптера с кабелем #547 или адаптера # 547F
для розеток 220v. C. Светодиод:
Загорается, когда на пульт управления Autostar
или EC и на привод телескопа подается
питание.
D. Переключатель ON/OFF (ВКЛ/ВЫКЛ): Включает
и выключает панель управления и Autostar.
E. Порт AUX (вспомогательный): Для подключения
имеющихся и дополнительных аксессуаров.
F. Порт Dec: Вставьте в этот порт шнур привода
склонения Autostar для управления приводом.
25. Привод прямого восхождения (R.A.): Управляется
ручным пультом Autostar или EC. Перемещает оптическую
трубу вдоль оси склонения. Захват склонения следует
затянуть (не слишком туго), чтобы привод склонения мог
работать.
26. Т-образные ручки регулировки широты: Для установки
широты места наблюдения. Два винта Т-образной ручки
работают по принципу "тяни-толкай" – затягивая один,
ослабляйте другой.
27. Регуляторы тонкой настройки азимута: Позволяют точно
настроить перемещение телескопа из стороны в сторону
при центрировании Полярной звезды в окуляре или при
использовании полярного искателя.
28. Диск широт: Установите на этом диске широту места
наблюдения с помощью винтов Т-образных ручек широты.
29. Полярный искатель: Позволяет провести точное полярное
выравнивание телескопа. Полезен при астрофотосъемке.
30. Визирная сетка полярного искателя и выключатель
светодиода: Поворачивайте регулятор, чтобы
включить/выключить светодиод подсветки визирной сетки
полярного искателя. Убедитесь, что выключили
светодиодную подсветку, завершив действия с полярным
искателем. Питание от батареек (уже установлены).
31. Установочный круг склонения: Подробнее см.
Приложение А.
32. Фиксатор установочного круга прямого восхождения:
Поверните его, чтобы зафиксировать установочный круг
прямого восхождения.
33. Захват прямого восхождения: Регулирует ручное
перемещение телескопа. Повернув захват прямого
восхождения против часовой стрелки, можно свободно
поворачивать телескоп рукой вокруг оси прямого
восхождения. Повернув захват прямого восхождения по
часовой стрелке (не слишком туго), можно затянуть его.
Теперь телескоп нельзя перемещать вручную, но можно
использовать привод прямого восхождения для работы
ручного управления Autostar или EC.
34. Привод склонения: Управляется ручным управлением
Autostar или EC. Перемещает оптическую трубу вдоль оси
прямого восхождения. Фиксатор прямого восхождения
следует затянуть (не слишком туго), чтобы привод
прямого восхождения мог работать.
35. Т-образный фиксатор и вал: Положите распорку поверх
вала и ввинтите вал в крепежное основание треноги,
затяните (не слишком туго) так, чтобы закрепить лоток
на треноге, не теряя ее устойчивости.
36. Распорка: Удерживает ножки треноги на месте, а также
служит держателем дополнительных окуляров.
37. Крепежная база треноги: Установите монтировку
телескопа в крепежную базу треноги и зафиксируйте ее
с помощью Т-образного фиксатора и вала.
38. Ножки треноги, регулируемые по высоте:
Поддерживают монтировку. Монтировка прикрепляется
сверху треноги.
39. Ручка натяжения распорки: Затяните ее, чтобы закрепить
распорку в ножках треноги.
40. Фиксаторы ножек треноги: Ослабьте фиксаторы, чтобы
выдвинуть ножку. Затяните фиксаторы (не слишком туго),
чтобы зафиксировать высоту треноги.

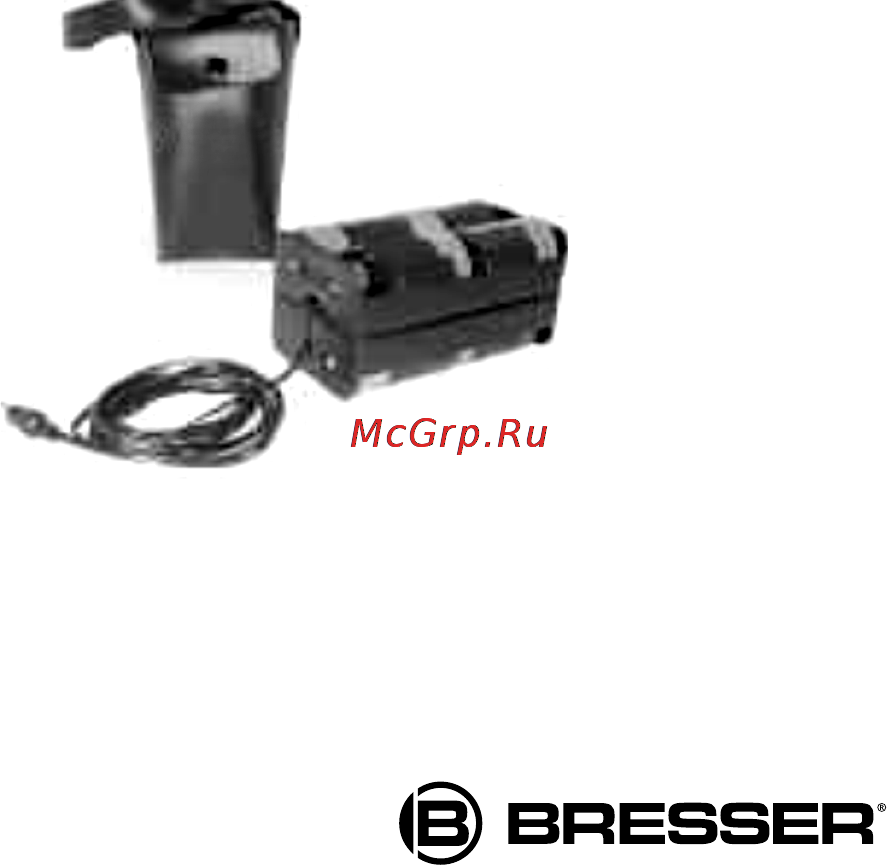

41. Блок и держатель батареек: Вставьте его в разъем
питания 12v DC панели управления. Вставьте 8 батареек D
(нет в комплекте поставки) в приводы и в ручное
управление Autostar.
Устанавливайте батарейки аккуратно, соблюдая
указанную в батарейном отсеке полюсность.
Соблюдайте указания производителя.
Не устанавливайте батарейки в другую сторону.
Не смешивайте старые и новые батарейки.
Не устанавливайте батарейки разных типов.
Несоблюдение данных предосторожностей может
привести к взрыву, загоранию или протечке батареек.
Неправильная установка батареек прекращает
действие гарантии.
Всегда вынимайте батарейки, если они не используются
в течение длительного времени.
