Выравнивание (коллимация) оптической
системы рефлектора Ньютона

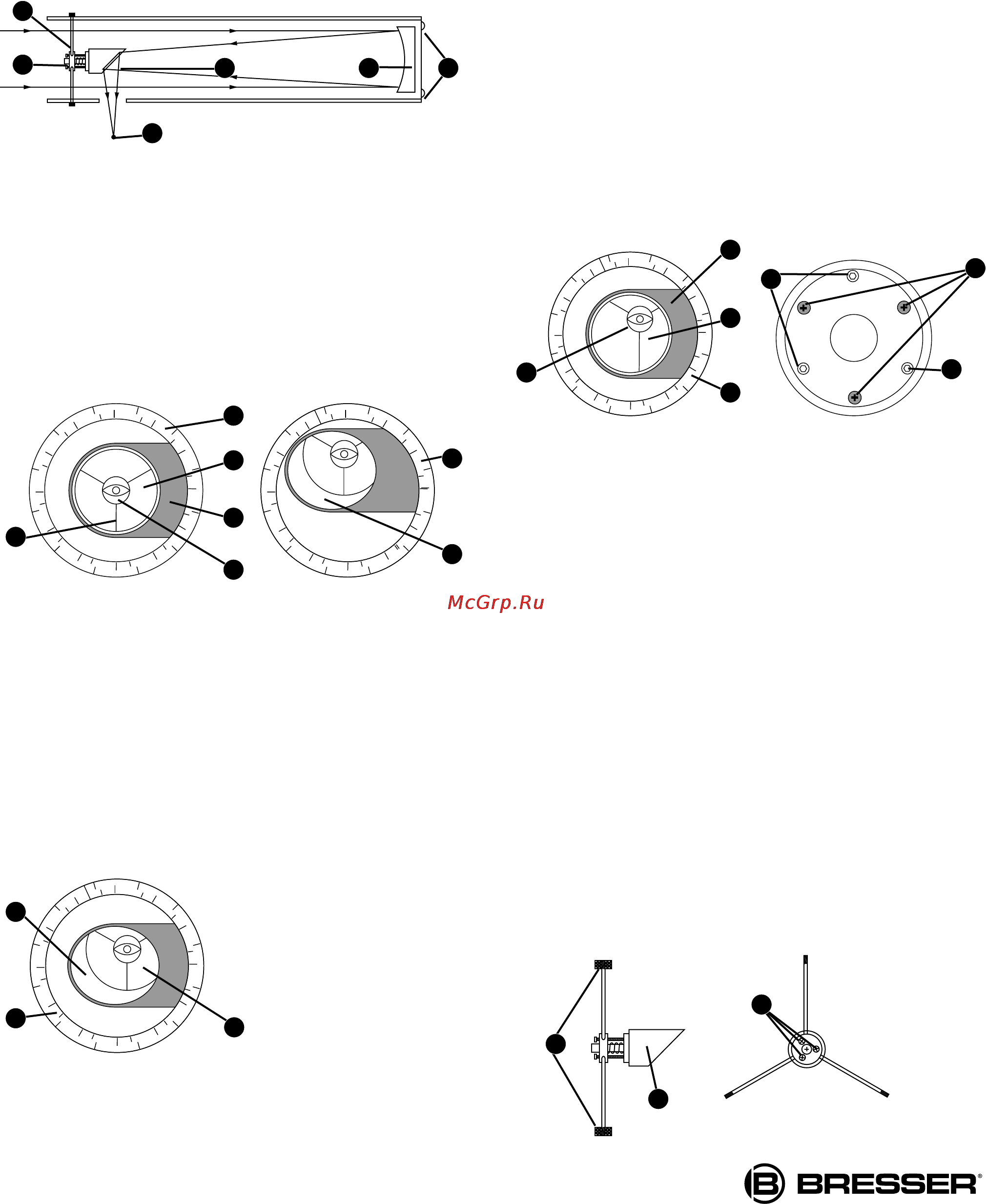

Оптическая система телескопов-рефлекторов Ньютона состоит
из следующих деталей: первичное зеркало (1); вторичное
зеркало (2); держатель вторичного зеркала (3), растяжки
вторичного зеркала (4); винты наклона первичного зеркала (5).
Изображение в телескопе фокусируется в (6).
1. Confirm alignment (Подтверждение выравнивания) –
чтобы подтвердить оптическое выравнивание, глядите
в трубу фокусировщика (7) с вынутым окуляром. Край
трубы фокусировщика охватывает отражения первичного
зеркала (8), вторичного зеркала (9), трех растяжек (10),
удерживающих вторичное зеркало, и глаза наблюдателя
(11). Когда оптика правильно выровнена, все эти
отражения центрированы, как показано на риунке. Любое
отклонение от центра любой из этих деталей телескопа
требует регулировки держателя вторичного зеркала
и/или корпуса первичного зеркала, как описано ниже.
2. Регулировка растяжек вторичного зеркала: Если
вторичное зеркало (12) находится справа или слева
от центра (13) в трубе фокусировщика, слегка ослабьте
регуляторы растяжек (1), расположенные на внешней
поверхности оптической трубы телескопа. Сдвиньте всю
систему держателя вторичного зеркала вверх или вниз
по пазам оптической трубы так, чтобы вторичное зеркало
было центрировано в трубе фокусировщика. Если
вторичное зеркало (12) находится сверху или снизу центра
в трубе фокусировщика, завинтите внутрь один из
регуляторов, при этом ослабив другой. Настраивать надо
только по два регулятора за раз, пока вторичное зеркало
не встанет в положение, показанное на рисунке ниже.
1
5
2
4
3
6
9
10
11
7
8
12
13
15
16
17
18
19
20
21
3. Регулировка держателя вторичного зеркала: Если
вторичное зеркало (14) центрировано в трубе
фокусировщика (15), но первичное зеркало только
частично видно в отражении (16). Три крестообразных
винта наклона вторичного зеркала "+" (21) следует слегка
вывинтить так, чтобы держатель вторичного зеркала (22)
мог вращаться вокруг своей оси параллельно трубе
телескопа. Захватите держатель вторичного зеркала
(не касайтесь поверхности зеркала!) и поверните его так,
чтобы глядя в трубу фокусировщика. вы видели
первичное зеркало, максимально центрированное
в отражении вторичного зеркала. Затем завинтите три
крестообразных винта (21), чтобы зафиксировать
держатель в повернутом положении. Теперь, при
необходимости, отрегулируйте эти три крестообразных
винта, улучшив угол наклона вторичного зеркала так,
чтобы в итоге все первичное зеркало было центрировано
в отражении вторичного зеркала. Таким образов,
вы получите изображение с выровненным вторичным
зеркалом в трубе фокусировщика, как показано на
рисунке ниже.
4. Регулировка первичного зеркала: Если вторичное
зеркало (17) и отражение первичного зеркала (18)
центрированы в трубе фокусировщика (19), но отражение
глаза и отражение вторичного зеркала (20) смещены,
то наклон первичного зеркала требует регулировки
с помощью крестообразных винтов на корпусе первичного
зеркала (23). Эти винты расположены позади первичного
зеркала, в нижней части трубы телескопа. Перед
регулировкой винтов наклона первичного зеркала сначала
отвинтите на несколько оборотов (с помощью ключа или
плоскогубцев) три фиксатора первичного зеркала (24),
которые тоже расположены позади корпуса первичного
зеркала между крестообразными винтами. Затем методов
проб и ошибок поворачивайте крестообразные винты
наклона первичного зеркала (23) до тех пор, пока
не почувствуете, в какую сторону нужно повернуть каждый
винт, чтобы центрировать отражение глаза в трубе
фокусировщика. Тут будет полезен помощник. После того,
как отражение глаза центрировано, поверните три
фиксатора первичного зеркала (24) так, чтобы
зафиксировать угол наклона первичного зеркала.
Теперь оптическая система телескопа коллимирована,
или выровнена. Коллимацию следует регулярно проверять,
слегка регулируя оптику так, как указано выше в шагах 1,2
и/или 3.
14
22
4
23
24
24
