Введение 9

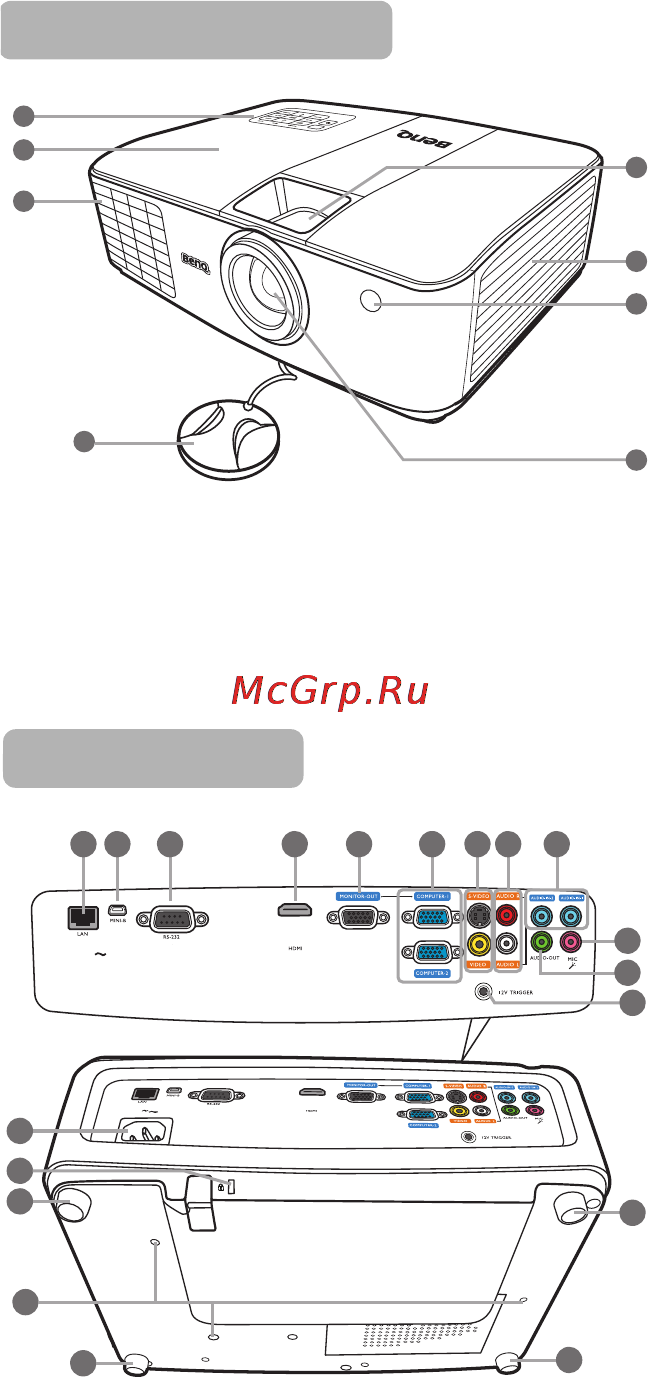

Внешний вид проектора
1. Внешняя панель управления
(Подробнее см. "Элементы
управления ифункции" на стр. 10)
2. Крышка лампы
3. Вентиляционное отверстие
(выпуск нагретого воздуха)
4. Крышка объектива
5. Регулятор фокуса и масштаба
6. Вентиляционное отверстие
(впуск охлаждающего воздуха)
7. Передний инфракрасный датчик ДУ
8. Проекционный объектив
9. Вход LAN RJ45
10. Порт USB
11. Гнездо управления RS232
12. Входной порт HDMI
13. Гнездо выходного сигнала RGB
14. Разъем для входного
сигнала RGB
(ПК)/компонентного видео
(YPbPr/YCbCr)
15. Входное гнездо S-Video
Гнездо видеовхода
16. Входные гнезда аудиосигнала (Л/П)
17. Входные гнезда аудиосигнала (1/2)
18. Входное гнездо микрофона
19. Гнездо аудиовыхода
20. Выход постоянного тока 12В
Используется для подключения
таких внешних устройств, как,
например, электрический экран
или устройства управления
освещением и т.д. За инструкциями
по подключению этих устройств
обратитесь
кпоставщику.
21. Гнездо питания перем. тока
22. Разъем для замка Kensington
(защита от кражи)
23. Задние ножки регулятора наклона
24. Передние ножки регулятора
наклона
25. Отверстия для потолочного
монтажа
2
1
3
6
7
4
5
8
Вид спереди/сверху
9
10 11 12 13 14 15
16 17
18
19
20
23
23
21
22
25
24
24
Вид снизу/сбоку
