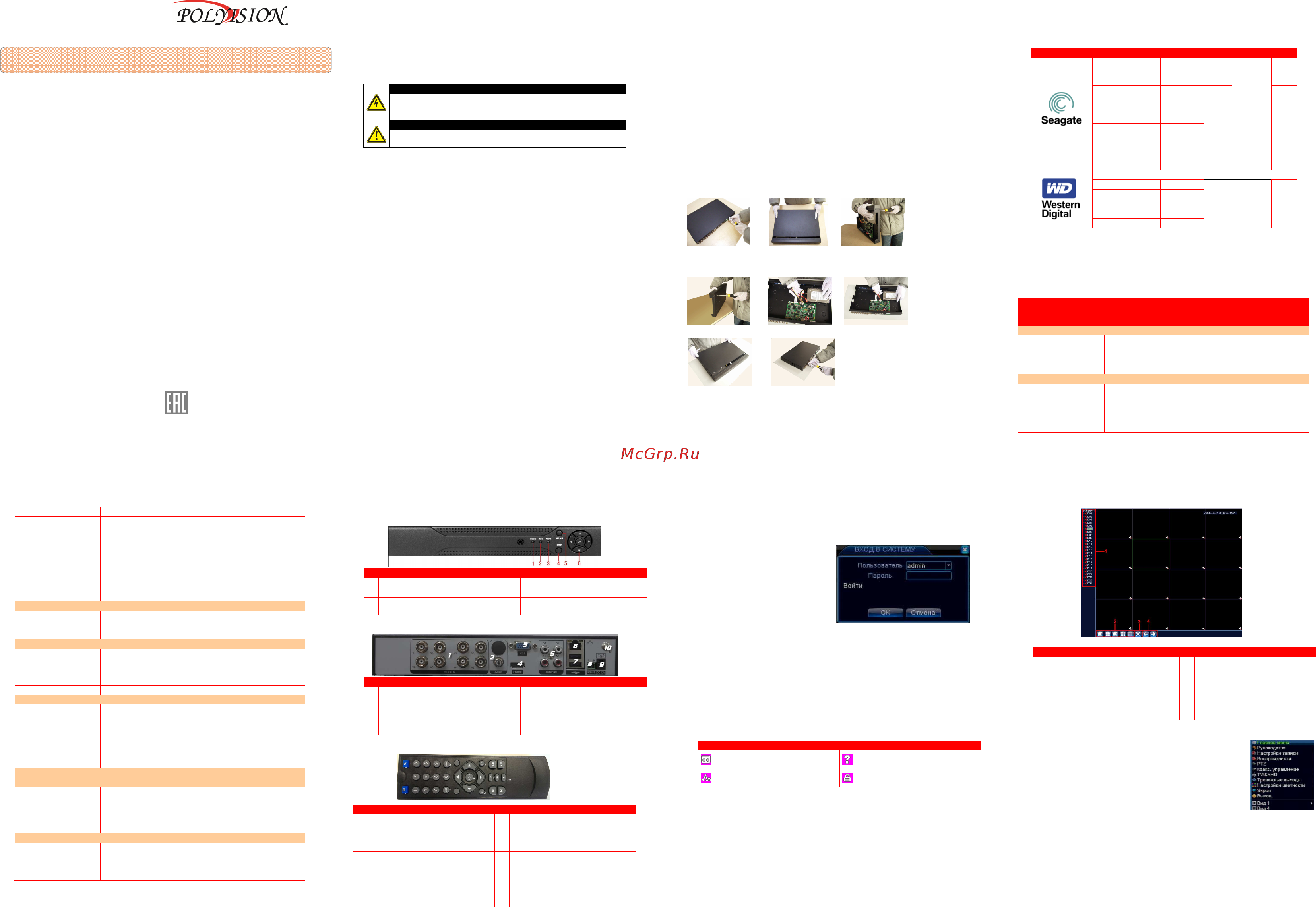

МУЛЬТИГИБРИДНЫЙ
8-ми КАНАЛЬНЫЙ
ВИДЕОРЕГИСТРАТОР
С ПОДДЕРЖКОЙ
AHD/TVI/CVI/CVBS/IP
PVDR-A4-08M2 v 3.4.1
Спасибо, что выбрали товар нашей торговой марки. Внимание!
Дизайн и технические характеристики могут быть изменены
производителем без предварительного уведомления.
Товар сертифицирован
КРАТКОЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
2
1.
Условия безопасной эксплуатации
Сведения о производителе и гарантии
Производитель: HANGZHOU XIONGMAI TRADING CO., LTD 9th floor, building 9, Yinhu
innovation center, No.9 fuxian road, Yinhu street, Hangzhou, China.
Импортёр: ООО «Бизнес Центр Алгоритм», 350049, г.Краснодар, ул. им.Тургенева,
д.135/1, офис 515. Тел.: +7(861)201-52-41.
Срок гарантии: 12 месяцев от даты производства, указанной на этикетке.
Сведения о сертификации: запросите копию сертификата соответствия у продавца.
ВНИМАНИЕ!
ПЕРЕД ТЕМ КАК НАЧАТЬ ИСПОЛЬЗОВАТЬ УСТРОЙСТВО, ВНИМАТЕЛЬНО
ПРОЧИТАЙТЕ ДАННЫЙ ДОКУМЕНТ
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Предупреждение о наличии внутри корпуса изделия неизолированных
электрических цепей, которые могут представлять опасность для
человека.
ВНИМАНИЕ!
Ремонт и техническое обслуживание изделия должно осуществляться
только квалифицированным техническим персоналом.
Не подвергайте устройство ударам и сильным вибрациям.
Не эксплуатируйте настоящее устройство вблизи воды.
Не закрывайте вентиляционные отверстия. Выполняйте установку в
соответствии с инструкциями изготовителя.
Для очистки применяйте только сухую ткань.
Не устанавливайте устройство вблизи источников тепла, например,
радиаторов, вентиляционных решеток, обогревателей или другого
генерирующего тепло оборудования.
Отключайте устройство во время грозы или в том случае, если оно не
используется в течение продолжительного времени.
Настоящее устройство предназначено для эксплуатации внутри помещения.
Не используйте источники питания, которые по характеристикам отличаются
от
требуемого
.
Не перегружайте электрические сети потребителями, так как это может
привести к возгоранию и поражению электрическим током.
Установка данного устройства должна соответствовать всем требованиям
безопасности.
Не используйте дополнительное оборудование, которое не совместимо и не
рекомендовано производителем.
Прокладывайте кабеля т
аким образом, чтобы они были защищены от
всевозможных повреждений.
3
2.
Комплект поставки
Перед использованием проверьте комплектность изделия:
Видеорегистратор.
Пульт ДУ.
Блок питания и сетевой кабель к нему (БП может быть внутренним в зависимости от
модели).
CD-диск с руководством по эксплуатации и программным обеспечением.
USB-мышь.
Краткое руководство по эксплуатации.
3.
Установка жёсткого диска
Жесткий диск приобретается отдельно и должен быть установлен перед началом работы.
Перед установкой жёсткого диска убедитесь, чтобы устройство было обесточено.
Следуйте следующим указаниям для установки жёсткого диска:
1) Открутите винты, фиксирующие крышку 2) Снимите крышку
3) Установите жёсткий диск
4) Зафиксируйте диск винтами 5) Подключите DATA-кабель
6) Подключите кабель питания
7) Установите крышку обратно 8) Зафиксируйте крышку винтами
После установки жёсткого диска запустите устройство и произведите
форматирование.
4
Список рекомендуемых жёстких дисков.
ПРОИЗВОДИТЕЛЬ
МОДЕЛЬ ЁМКОСТЬ ТИП СКОРОСТЬ
SV35.5 ST3500410SV
500 ГБ
SATA 2
7200
об/мин.
16 Мб
SV35.5
ST31000525SV
1 ТБ 32 Мб
SV35.5 ST3500411SV
500 ГБ
SATA 3
16 Мб
SV35.5 ST1000VX000
1 ТБ
64 Мб
SV35.5
ST2000VX000
2 ТБ
SV35.5
ST3000VX000
3 ТБ
SV35.5
ST4000VX000
4 ТБ
ST6000VX0001 * 6 Tb
WD10PURX 1 ТБ
SATA 3
IntelliPower 64 Мб
WD20PURX 2 Tb
WD30PURX 3 Tb
WD40PURX 4 Tb
WD6NPURX * 6 Tb
*Внимание! Перед выбором модели уточняйте поддерживаемый объём диска в
ТХ регистратора.
5. Описание
5.1 Технические характеристики
МОДЕЛЬ
PVDR-A4-08M2 v 3.4.1
СИСТЕМА
Тип ОС
Embedded Linux
Функционал
Пентаплекс
DSP-процессор
1 х Hi 3531A
Управление
Кнопки на передней панели, USB-мышь, пульт ДУ, по сети
ВИДЕО
Алгоритм сжатия видео
H.264
Количество
поддерживаемых камер
8x4Мp(AHD-H) /AHD-M/CVBS, 15к/с
8x3Мp(AHD-H) /AHD-M/CVBS, 18к/с
4x4Mp(AHD-H) /AHD-M/CVBS, 25к/с + 4IPx4Mp, 25к/с
8IPx3Mp, 25к/с
5
4IPx5M, 25 к/с
Скорость записи на канал
AHD до 18 к/с, IP до 25 к/с
Кол-во одновременно
отображаемых каналов в
режиме мониторинга
8/8/8/4
Кол-во одновременно
воспроизводимых
каналов
До 4-х
Режимы записи
Постоянно/По расписанию/По движению
Видеовыходы
1 HDMI (2k max), 1 VGA (1080p max)
АУДИО
Алгоритм сжатия аудио
G.711А
Количество аудио
входов/выходов
8/1 RCA
АРХИВ
Количество
подключаемых жёстких
дисков
2 SATA (до 6ТБ)
Разъём E-SATA
Нет
Архивация
USB 2.0, по сети
СЕТЬ
Интерфейс Ethernet
(RJ45)
10/100 Мб
Сетевые протоколы
ONVIF, Cloud, TCP/IP, HTTP, DHCP, PPPoE, FTP, DDNS, NTP,
RTSP, SMTP, ARSP
Удалённый доступ
Web-интерфейс; ПО для ПК (Windows, MacOS),
ПО для мобильных устройств (Android, iOS, Blackberry, Symbian
,
Windows Mobile)
ПРОЧЕЕ
Последовательные
интерфейсы
1 RS-485
Тревожные
входы/выходы
4/1
Управление Coax
Есть
ЭКСПЛУАТАЦИЯ И ХРАНЕНИЕ
Питание
DC 12В (2А)
Температура
эксплуатации
-10...+55°С
Габаритные размеры
350x250x45 мм
6
5.2 Передняя панель
№ ОПИСАНИЕ №
ОПИСАНИЕ
1 Световой индикатор питания 4 Кнопка «Выход»
2 Световой индикатор записи 5 Кнопка «Главное меню»
3 Световой индикатор тревоги 6
Навигационные кнопки, Кнопка
«Ввод»
5.3 Задняя панель
№ ОПИСАНИЕ №
ОПИСАНИЕ
1 BNC видеовходы 6 Сетевой разъём RJ-45
2 Аудиовыход RCA 7 USB порты
3 VGA видеовыход 8 Последовательный порт RS-485
4 HDMI видеовыход 9 Гнездо питания DC 12В
5 Аудиовходы RCA 10 Заземление
5.4 Пульт ДУ
№ ОПИСАНИЕ № ОПИСАНИЕ
1
Кнопка переходов между режимами
деления экрана
6
Навигационные кнопки, Кнопка
«Ввод», «Меню»
2
Кнопка «Поиск» 7
Кнопка вызова вспомогательных
функций
3
Кнопки с цифрами 8
Кнопка выбора ID видеорегистратора
для управления им
4
Кнопка
односимвольного/двусимвольного
ввода
9
Кнопки управления
воспроизведением
5
Кнопка «Выход» 10 Кнопка «Запись»
7
6.Работа с системой
6.1 Авторизация в системе
После включения устройства, при попытке
входа в меню, устройство предложит пройти
авторизацию для входа в систему. Далее
появится окно, где необходимо будет выбрать
пользователя и ввести пароль с помощью
виртуальной клавиатуры. Далее для
авторизации нажмите кнопку «ОК».
Примечания:
По умолчанию пароли пользователей
«admin» и «guest» не установлены (в поле
пароль – пусто). Для вашего удобства и безопасности Вы можете изменить пароли учётных
записей, а также добавить новых пользователей в соответствующем пункте меню.
!!! Для вашего удобства и безопасности измените пароли учётных записей.
!!! Если вы ввели 3 раза неправильно пароль, то регистратор будет заблокирован до
перезагрузки по питанию.
!!! Если вы забыли пароль, то для его восстановления зайдите в отдел «Сервис» на
сайте www.polyvision.ru.
6.2 Режим мониторинга
В данном режиме отображаются все каналы в реальном времени с индикацией состояния
каждого канала.ний каналов видео:
ОПИСАНИЕ
ОПИСАНИЕ
Идёт видеозапись
Видеосигнал потерян
Сработка детектора движения
Канал заблокирован
Внимание! Количество одновременно просматриваемых каналов в режиме мониторинга
зависит от модели IP-видеорегистратора (см.Технические характеристики).
8
Описание окна мониторинга:
№
ОПИСАНИЕ № ОПИСАНИЕ
1
Список каналов с их статусами
подключения. Для отображения
«живого» видео перетащите
соответствующий канал в нужную
область для отображения.
3
Выбор режима деления экрана
между каналами.
2 Отображение в полноэкранном режиме
4
Переключение между группами
каналов.
6.3 Главное меню
Для вызова главного меню настроек видеорегистратора кликните
ЛКМ в режиме мониторинга и выберите соответствующий пункт из
быстрого меню. Если это необходимо, то перед этим авторизуйтесь в
системе. После этого появится окно главного меню системы.
6.4 Настройка соединения с IP
видеокамерами
Для настройки соединения с IP-видеокамерами в режиме
мониторинга кликните ПКМ на интересующем вас канале. Далее в контекстном меню
выберите «Установить».
В появившемся окне установите галочку «Включить» и нажмите кнопку «Добавить». В
следующем диалоговом окне выберите все протоколы и нажмите кнопку «Поиск».
Далее двойным кликом выберите камеру из списка найдённых и введите пароль для
подключения к ней (указан в инструкции по эксплуатации от подключаемой IP-камеры).
После этого нажмите «ОК».
Далее в окне «Цифровые каналы» поставьте галочку напротив настроенного
подключения и нажмите «ОК».
