1.2.3 Габаритные размеры ИВБ (длина×ширина×высота), не более ...............

260×290×60 мм.

1.2.4 Масса ИВБ без измерительных проводов и разъемов, не более....... 2,4 кг.

1.2.5 Средний срок службы прибора, не менее............................................. 5 лет.

1.2.6 Средняя наработка на отказ

не менее ............................................... 3000 ч.

1.2.7 Питание прибора АЧХИ-102 осуществляется от промышленной сети пе-

ременного тока напряжением (220 ±22) В и частотой (50±1) Гц. Потреб-

ляемая мощность не более 20 В·А.

1.2.8 Индикация измеренного значения модуля и фазы ЧХ – на экране мони-

тора компьютера – визуальная, цифровая и графическая.

1.3. Комплектность прибора АЧХИ-102

1.3.1. В состав

прибора АЧХИ-102 входят:

– Измерительно-вычислительный блок........................................................ 1 шт.

– Осциллографические пробники с BNC-коннекторами............................ 2 шт.

– Сетевой шнур................................................................................................ 1 шт.

– USB-кабель для подключения ИВБ к компьютеру .................................. 1 шт.

– Компакт-диск с программным обеспечением........................................... 1 шт.

– Руководство по эксплуатации и паспорт................................................... 1 шт.

1.4. Измерительно-вычислительный блок

1.4.1. ИВБ представляет собой прямоугольную

конструкцию. На передней па-

нели (рис. 1) имеются BNC-разъемы для подключения входов каналов анализатора

(1, 2), BNC-разъем (3) выхода генератора. На задней панели (рис. 2) – разъем пита-

ния (1), выключатель питания со световой индикацией (2) и разъем последователь-

ного интерфейса USB для связи с компьютером (3).

1.4.2. Компьютер с помощью специального программного обеспечения обес-

печивает управление ИВБ, прием данных,

вывод результатов на монитор и принтер

и сохранение результатов измерений.

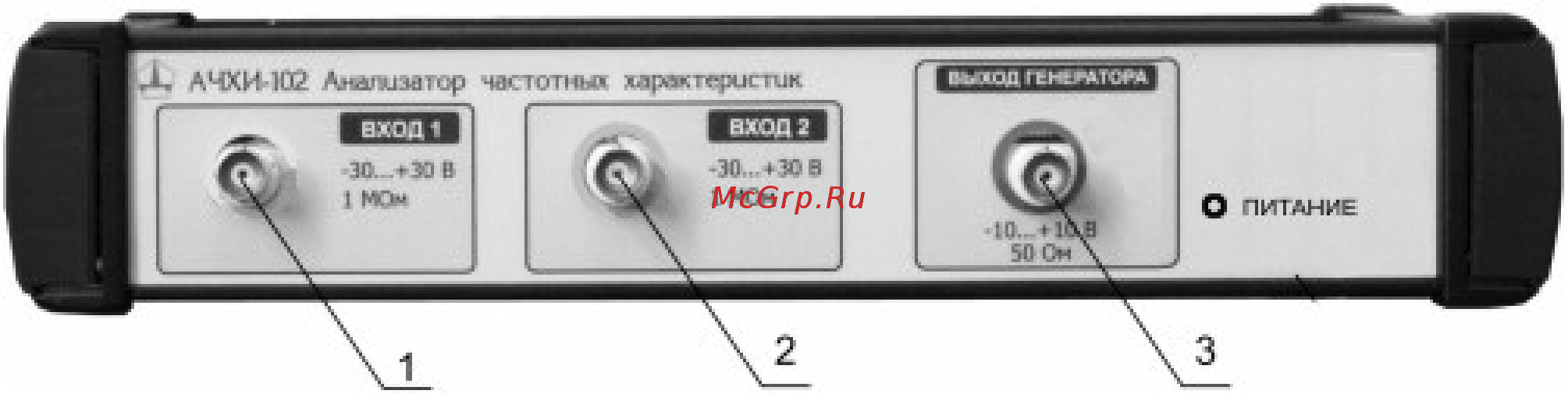

Рис. 1. Лицевая панель ИВБ
